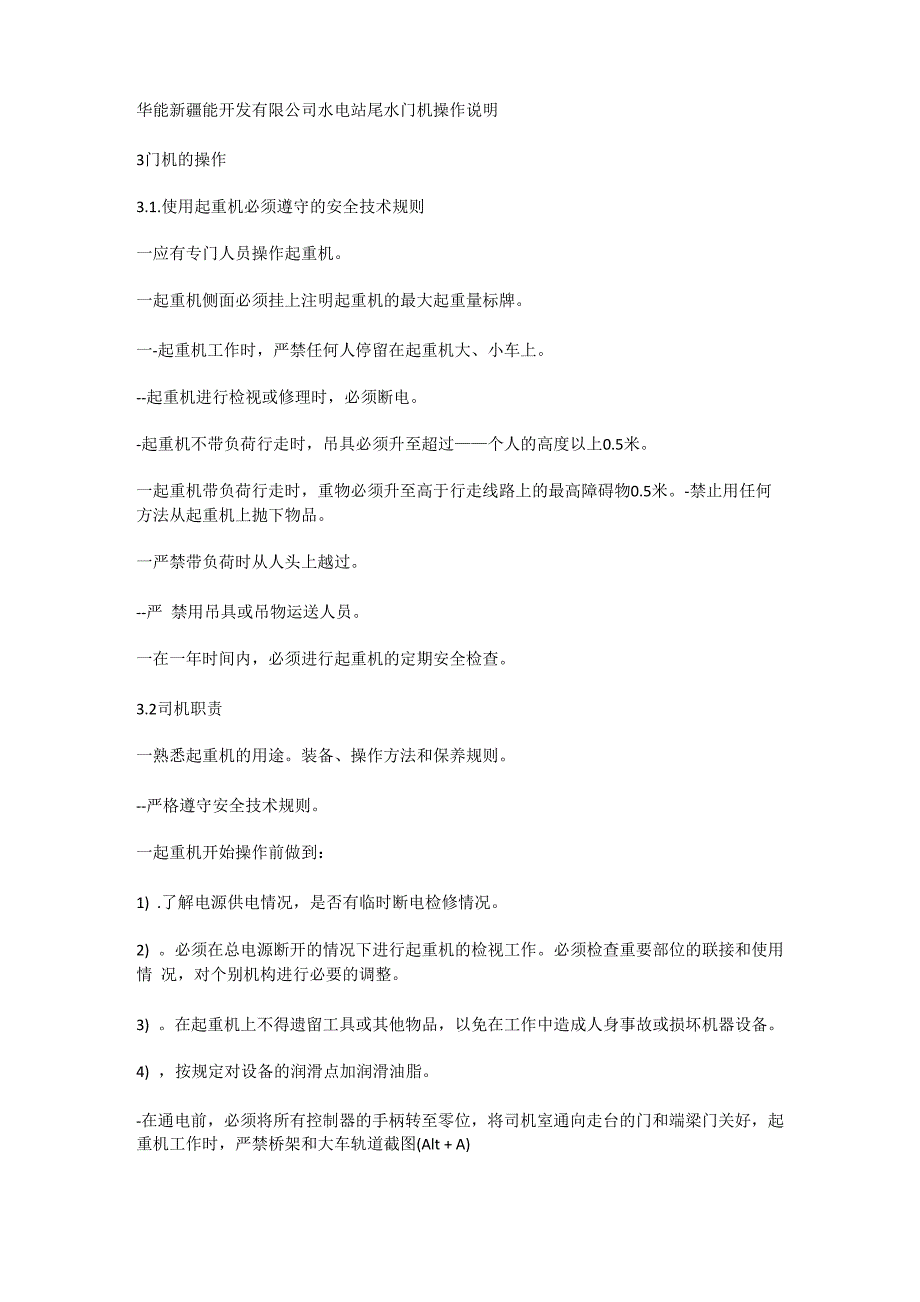

华能新疆能开发有限公司水电站尾水门机操作说明3门机的操作3.1.使用起重机必须遵守的安全技术规则一应有专门人员操作起重机一起重机侧面必须挂上注明起重机的最大起重量标牌一-起重机工作时，严禁任何人停留在起重机大、小车上起重机进行检视或修理时，必须断电起重机不带负荷行走时，吊具必须升至超过——个人的高度以上0.5米一起重机带负荷行走时，重物必须升至高于行走线路上的最高障碍物0.5米禁止用任何 方法从起重机上抛下物品一严禁带负荷时从人头上越过严 禁用吊具或吊物运送人员一在一年时间内，必须进行起重机的定期安全检查3.2司机职责一熟悉起重机的用途装备、操作方法和保养规则严格遵守安全技术规则一起重机开始操作前做到：1) .了解电源供电情况，是否有临时断电检修情况必须在总电源断开的情况下进行起重机的检视工作必须检查重要部位的联接和使用情 况，对个别机构进行必要的调整在起重机上不得遗留工具或其他物品，以免在工作中造成人身事故或损坏机器设备4) ，按规定对设备的润滑点加润滑油脂在通电前，必须将所有控制器的手柄转至零位，将司机室通向走台的门和端梁门关好，起 重机工作时，严禁桥架和大车轨道截图(Alt + A)一起重机在每次开动前，必须发出行车警告信号。
一必须注意被起吊的重物不得超过额定起重量一司机必须与起重工精密配合，步调--致移动和起升重物，只应听从起重工发出的信号， 但“停车”信号不论谁发出，均应立即停车一-吊起重物时，必须在重直位置，不允许利用大车及小车来拖动重物一起重机及小车必领以最缓慢的速度、在不撞碰挡架的条件下逐渐靠近边缘位置一起凰 机的控制器应逐步开动，在机械完全停止运转前，禁止将控制器打反车进行制动，但用作防止事故发生大事故的情况下可以例外一-起重机的电动机突然停电成线路电压急刷下降时，尽快将控制手柄拉到零位，司机室总 开关必领切断，并以信号通知起重工一-起重机起升或放下吊具时，司机不得离开一-当起重机工作完毕后，吊具应升到上极限位置，使控制手柄处在零位，并断开主开关一清扫起重机时应检查各部分情况，为下一班做好必要的准备工作操作完毕后，司机将起重机交接记录本-并交给接班司机，并将起重操作中所发现的报告 有关部门和出班司机7.3.门机的操作门机的操作在司机室内联动台上进行，联动台由左、右两个台体组成操作之前联动台. 上各主令控制器手柄均处于零位，依次合上各控制柜内断路器操作员须为经培训合格的起重可机应熟悉各机构的功能和操作方法。
7.3.1 .电源的操作(1) 断路器的分合首次使用时，操作人员进入门架上部机房，打开起升控制柜首先合上总 断路器Q.再依次合上起升机构的断路器101和102.行走柜内断路器2Q1和202.31合闸后将 控制柜门关好以后可不再重复上述工作桥机长期不用时将总断路器Q断开2)线路接 触器K的分合可以在受电控制柜控制面板上进行，也可以在司机室操作台上进行设备在安装调试检修时在控制柜上合闸将公很方便按下起开柜操作面板上的绿色“合闸” 按钮SM.线路主接触器K吸合，红色“电源"指示灯HLI亮表明供电电源按通按下红色“分 断"按钮SA5线路主接触器K断开，红色“合闸"指示灯肌LI息灭，表明供电电源断开设备正常运行时应在司机室内合闸按下联动台左箱上的绿色“合闸”按钮SA2,线路主接触 器K吸合，红色“电源”指示灯HL2亮，表明供电电源接通按下红色“分断”按钮SA3, 线路主接触器K断开，红色“合闸”指示灯HL2息灭，表明供电电源断开.⑶紧急情况下，司机可按下联动台左箱上黄色“紧急停机”按钮SAI,总慝斤路器Q的分助线 圈得电，使断路器主触点迅速跳闸分断切断总电源，门机上除照明之外的所有电源失电待 警报解除后应对总断路器Q进行重合闸操作。
注:正常情况下不要将紧急停机按钮作为电源合之用3.3.2 .起升机构的操作主起升机构是由右机箱.上主令控制器1SB控制的起升和下放各有一挡主令控制器的操作 方向是前后位置，手柄推向前方机构下放手柄打向后方机构起升1) .零位操作起升机构操作前，如果主令控制器手柄不在零位挡，应将其扳回零位，起升控制电源接通⑵.起升操作将主令控制器手柄由零位逐级向后拉，电机起动机构上升当机构上升到上极限时起升机构自动停止红色“上极限"指示灯IHLI亮此时只能作下 降操作⑶.下降操作将主令控制器手柄由零位向前推，机构下放当机构运行到下极限时起升机构停止下降蓝色“下极限”指示灯1HL.2亮此时只能 作上升操作4).停机操作当起升机构升降到所需位置需要停止运行时，将主令控制器手柄扳回零位，起升机构停止 运行7.3.3.大车行走机构的操作大车行走机构操作的必需先将夹轨器放松大车行走机构是由左机箱.上主令控制器2SB控制的大车行走机构的操作方向是左右位置，手柄打向左方机构左行手柄打向右方机构右行左行和右行各有三挡可以根据速度的要 求将手柄打向任意-挡1) ，零位操作大车行走操作前，如果主令控制器手柄不在零位挡，应先将其扳回零位，大车行走控制电源 接通。
⑵.左行操作操作主令控制器，将于柄由零位坯级向左推，大车行走机构理级加速向左运行当人车运行 到左极限时，大车运行机构停止行走，蓝色“左极限”指示灯21HL1亮此时大车只能作 向右操作⑶.右行操作操作主控制器，将手柄由零位逐级向右推，大车行走机构遥级加速向右运行当大车运行到 右极限时，大车运行机构停止行走，黄色“右极限“指示灯2HL.2亮此时大车只能作向左操作4).停机操作需要大车行走机构停止运行时，将主令主令控制器手柄报回零位，机构停运行3.3. 4.夹轨 器的操作在大车行走机构运行之前，必需先将夹轨器放松操作夹轨器的转换开关1SA3安装在右机 箱上I)放松操作将开关打向“放松”挡二白夹轨器的夹钳开始放松，当二台夹轨器全部放松到位后绿色“夹 轨器放松”指示灯1HL8亮，此时方可操作大车行走机构⑵夹紧操作工作结束操作人员离机时应将夹轨器夹紧，将开关打向“夹紧”挡，夹轨器失电夹钳自 动夹住轨道，绿色“夹轨器放松”指示灯1HL8息灭当门机失电时，夹轨器自动夹紧3.3. 5.间歇旋转式自动抓梁的操作每次起吊或放下闸门时，自动吊梁装置必须充分到位即启闭机两组动滑轮的钢丝绳必须处于松弛状态，必须使两个吊点的回转体旋转到位。
谨防发生只有一个吊点挂上钩的现象3.3.6 .行车预警的操作在联动台中间地板上有一只脚踏开关sI.踏下脚踏开关警示电铃鸣响，提示门机周围的人员 注意，此时门机将要运行，松开脚踏开关警示铃声停止4.启闭机的维护为了保证启闭机的正常工作，必须定期依勺1月)仔细检查启闭机的所有机构和设备，下述维 护周期是指--般情况而言，使用单位应根据具体情况，订出适合工程的维护制度零部件维 护更换应严格遵照S1226 -98《水利水电工程金属结构报废标准).GB6067《启闭机安全规程》 及GB5972《启闭机械用钢丝绳检验和报废实用规范》执行4.1 .维修时的安全操作规程(1) .严禁在工作条件下检查、调整或维修2) .进行机械或电气维修时必须有机械或电气工程师现场指导3) .进行机械维修时必须断开本机电源⑷.拆卸下来的零件42须放置在安全的地方，并做好安善的防护和必要的包装4.2.日常 维护注意事项由于本自闭机很少使用故日常维护应由操作人员和维修人员在设备需使用时提前进行，且 注意平时的定期检查，防止需用时因故障而影响闸门等物品的吊运⑴.注意所有机构的各转动部分和连接部分，例如车轮、滑轮、吊具平衡架、钢丝绳、 齿轮传动，轴承。
联轴器、大小车轨道的磨损情况⑵.检查并调整各制动器闸瓦的间隙⑶.检查滑线电缆及电缆滑车的运行情况4) .检查各电动机滑环及其它绝缘情况5) .检查各电缆导线绝缘及端头连接情况6) .检查高度限制器及限位装置工作灵敏度⑺.注意螺拴、压板、挡块等有否松动⑻.各机构的润滑情况是否良好密封处有无漏油4.3.年度维护注意事项年检修或大修由操作人员和维修人员共网进行，电气设备年度大修范围应由各项设备实际磨 损和新旧程度来决定⑴.包括日常维护的全部内容2) .全面检查钢结构各部分情况，检查高强度螺栓连接扭矩值和连接处的螺栓修复发现的 缺陷补足各处短缺的连接螺栓、螺母，调直及补焊修复损坏的杆件3) .根据钢丝绳磨损情况，更换新绳4) .检查各制动器磨损情况.制动瓦村磨损达原厚的50%时，要及时换新村5).更换磨损的 轴承油封、毛毡等6) .清洗各减速器井更换新油7) ,全部检查和维修各电动机测试电机的绝缘强度,对受潮的电机进行烘干处理洗净电动机 的滚动轴承并另换新油脂，测量定了与转子间空隙，如发现不均匀时需要更换滚动轴承检 查电动机刷架机构及炭刷滑环的磨损情况8) .检查导电电缆，对机械损伤和老化的电缆，用500v的兆欧表测试电缆的绝缘强度。
对低 于0.5MC2的电缆应及时更换引电缆去小车机房的电缆滑车应能在导轨上移动白如，否则， 应及时调整或更换9) .对受潮的线圈、导线和电缆芯线等，用灯泡、电吹风等进行干燥，来提高其绝缘强度10) .检查电阻器内部是否有短路或断路的情况，其阻值是否符合设计要求对检修所 发现的各种大小问题须全部处理好，无法修理的器件应更换12) .在启闭机上必领配备干粉灭火器不允许使用泡沫灭火器当发生火灾时首先应设法 切断电源13) .修补油漆4. 4.金属结构部分的维护(1) .检查各联接螺栓螺母有松动的要按规定拧紧螺母有损坏的要更换螺栓有裂纹或断 裂的要更换⑵.每年至少定期检查一-次门架主梁的上拱度，不合要求时应立即修复不修复时必须降 低起重量使用，否则不安全3).结构的主要受力部分的焊缝或板材发生裂纹时，启闭机应停止使用根据检查结果，确 定产生裂纹的原因，制定修理办法，结构经修理后要经过载荷试验方可使用4.5. 吊具⑴.对吊几每年至少进行一次全面检查2) .发现下列情况应更换1) .用10人20倍放大镜检查吊钩、滑轮轴、侧板、平衡梁表面有无裂纹2) .检查吊钩吊钩横梁危险断面磨损达到名义直径的5%，应更换。
吊钩在使用过程中 发生变形或被损坏，不允许修理吊钩出现裂纹时，应更换吊钩的开口度比原尺寸增加 15%时，应更换吊钩的扭转变形超过10°时吊钩的危险断面及钩颈处应无永久 变形3) .检查吊具止推轴承的珠子是否齐全，轴承各零件的完好情况4) .检查吊具外罩与滑轮之间的问腺有无变化，该间隙为(0. 3~0. 5)d(d为钢丝绳直径)，以免 钢丝绳脱槽4.6. 钢丝绳⑴.钢丝绳应防止损伤，腐蚀成其它物理条件、化学条件造成的性能降低为避免钢丝绳 迅速磨损，钢丝绳应保持良好的润滑状态所用润滑剂应符合该绳的要求，并且不影响外观 检查2) .钢丝绳必须定期^上--层钢丝绳油，新钢丝绳在徐油前用煤油(或柴油)洗掉原有的防锈 油，钢丝绳油应加热到60" C,以使润滑油能渗入钢丝绳内，润滑时，应特别注意看不见和不 易接近的部位，如平衡滑轮处的钢丝绳3) .钢丝绳能否继续使用，应按有关钢丝绳检验和报废标准决定4) .不允许单根更换更换后的钢丝绳要符合原设计的型号，规格和。
