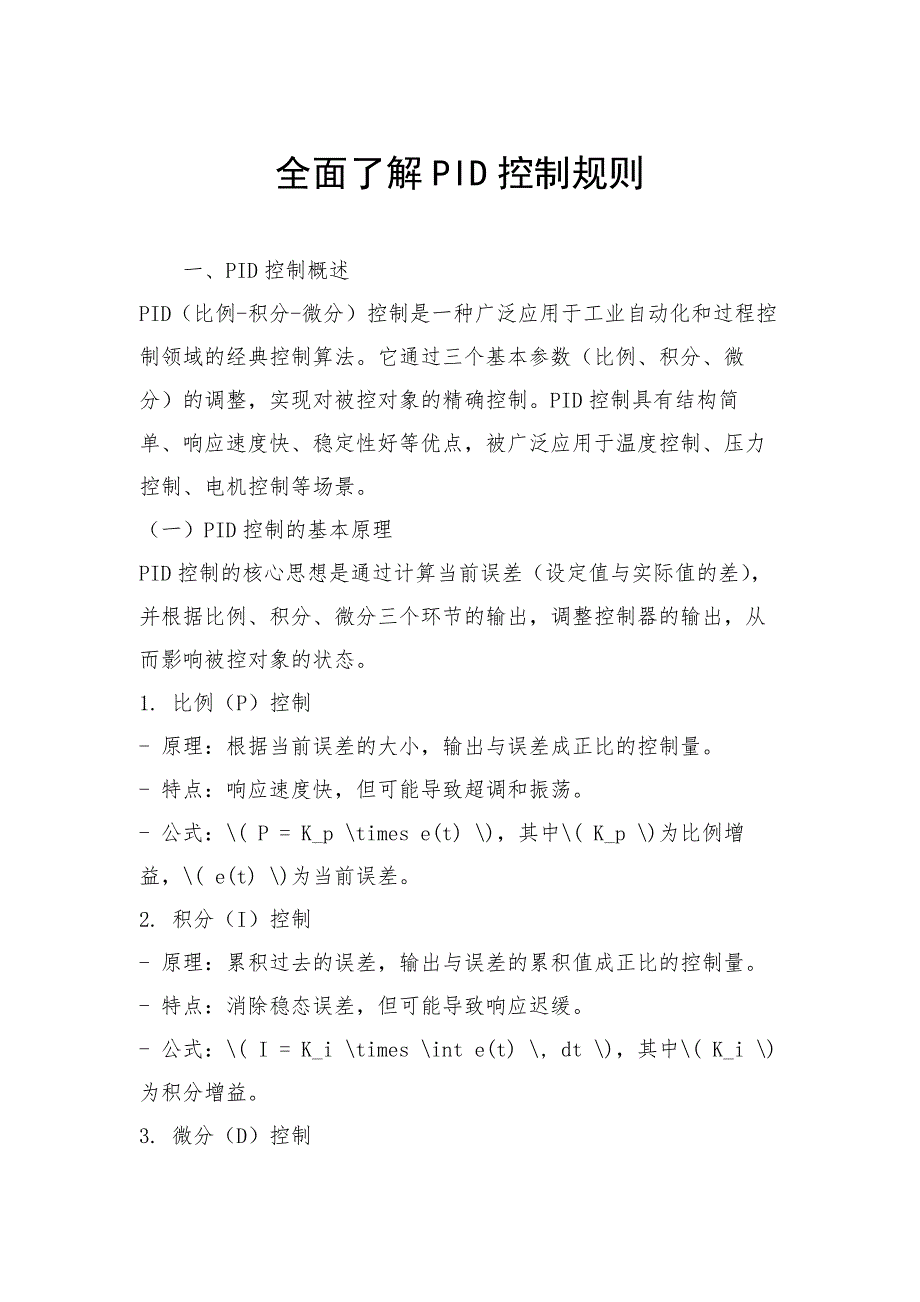

全面了解PID控制规则一、PID控制概述PID（比例-积分-微分）控制是一种广泛应用于工业自动化和过程控制领域的经典控制算法它通过三个基本参数（比例、积分、微分）的调整，实现对被控对象的精确控制PID控制具有结构简单、响应速度快、稳定性好等优点，被广泛应用于温度控制、压力控制、电机控制等场景一）PID控制的基本原理PID控制的核心思想是通过计算当前误差（设定值与实际值的差），并根据比例、积分、微分三个环节的输出，调整控制器的输出，从而影响被控对象的状态1. 比例（P）控制- 原理：根据当前误差的大小，输出与误差成正比的控制量 特点：响应速度快，但可能导致超调和振荡 公式：\( P = K_p \times e(t) \)，其中\( K_p \)为比例增益，\( e(t) \)为当前误差2. 积分（I）控制- 原理：累积过去的误差，输出与误差的累积值成正比的控制量 特点：消除稳态误差，但可能导致响应迟缓 公式：\( I = K_i \times \int e(t) \, dt \)，其中\( K_i \)为积分增益3. 微分（D）控制- 原理：根据误差的变化速率，输出与误差变化速率成正比的控制量。
特点：抑制超调和振荡，提高系统稳定性 公式：\( D = K_d \times \frac{de(t)}{dt} \)，其中\( K_d \)为微分增益二）PID控制器的输出公式PID控制器的总输出为比例、积分、微分三个环节输出的叠加：\[ PID = K_p \times e(t) + K_i \times \int e(t) \, dt + K_d \times \frac{de(t)}{dt} \]（三）PID控制器的参数整定PID控制器的性能很大程度上取决于三个参数的整定常见的整定方法包括：1. 临界比例度法- 步骤：(1) 选择一个较小的比例增益，使系统响应无振荡2) 逐渐增大比例增益，直到系统出现等幅振荡3) 记录临界增益和临界周期4) 根据经验公式计算初始参数2. 衰减曲线法- 步骤：(1) 选择一个较小的比例增益，使系统响应无振荡2) 逐渐增大比例增益，直到系统响应出现衰减振荡3) 记录衰减比和振荡周期4) 根据经验公式计算初始参数二、PID控制的实际应用PID控制在工业自动化领域应用广泛，以下列举几个典型场景：（一）温度控制1. 应用场景：恒温烤箱、反应釜等2. 控制目标：维持温度恒定。
3. 实现步骤：(1) 测量当前温度2) 计算温度误差3) 调用PID算法计算控制量4) 调整加热设备输出二）压力控制1. 应用场景：气罐、压缩机等2. 控制目标：维持压力恒定3. 实现步骤：(1) 测量当前压力2) 计算压力误差3) 调用PID算法计算控制量4) 调整阀门或泵的输出三）电机控制1. 应用场景：伺服电机、步进电机等2. 控制目标：精确控制转速或位置3. 实现步骤：(1) 测量当前转速或位置2) 计算误差3) 调用PID算法计算控制量4) 调整电机驱动信号三、PID控制的优缺点（一）优点1. 结构简单，易于实现2. 对参数变化不敏感，鲁棒性强3. 控制效果稳定，适用于多种控制场景二）缺点1. 需要精确整定参数，否则可能导致系统不稳定2. 对非线性、时变系统控制效果较差3. 微分环节对噪声敏感，可能导致控制波动四、PID控制的改进方法为了克服传统PID控制的局限性，可以采用以下改进方法：（一）模糊PID控制1. 原理：结合模糊逻辑，使PID参数自适应调整2. 优点：提高控制精度，适应性强二）自适应PID控制1. 原理：根据系统状态动态调整PID参数2. 优点：适应时变系统，提高控制稳定性。
三）神经网络PID控制1. 原理：利用神经网络学习最优PID参数2. 优点：提高控制精度，减少调试时间五、PID控制器参数整定的详细方法PID控制器的性能在很大程度上取决于三个参数（Kp、Ki、Kd）的整定合理的参数整定可以使系统达到快速响应、无超调、稳态误差小的理想控制效果以下介绍几种常用的参数整定方法，并提供详细的操作步骤一）临界比例度法（Ziegler-Nichols方法）临界比例度法是一种经验性强、应用广泛的方法，适用于具有自平衡能力的被控对象该方法通过找到临界增益和临界周期，进而推导出初始PID参数1. 步骤详解：(1) 选择比例控制器，设置积分和微分项为手动关闭状态 将PID控制器模式切换到仅比例（P）控制 将积分（I）和时间常数（D）设置为0或关闭2) 逐渐增大比例增益Kp，观察系统响应 每次缓慢增加Kp值，同时观察系统输出曲线的变化 继续增大Kp，直到系统出现等幅振荡（即输出曲线形成稳定的振荡波形，无衰减也无增长）3) 记录临界增益Kc和临界周期Tc 记录使系统出现等幅振荡时的Kp值，记为Kc 记录系统完成一个振荡周期所需的时间，记为Tc4) 根据经验公式计算初始PID参数。
比例增益：\( K_p = 0.6 \times K_c \)- 积分增益：\( K_i = \frac{2 \times K_p}{Tc} \)- 微分增益：\( K_d = \frac{0.125 \times K_p \times Tc}{1} \)(5) 逐步调整参数，优化控制效果 根据初步参数进行实际控制，观察系统响应 若存在超调，可适当减小Kp 若稳态误差较大，可适当增大Ki 若响应过慢，可适当增大Kd2. 注意事项：- 该方法适用于具有自平衡能力的系统，对于无自平衡能力的系统（如阶跃响应无振荡）不适用 实际操作中，需确保系统安全，避免因参数过大导致设备损坏二）衰减曲线法（Iterative Tuning Method）衰减曲线法通过观察系统在比例控制下的衰减振荡曲线，根据衰减比和周期来推导PID参数该方法操作简单，适用于多种工业控制场景1. 步骤详解：(1) 选择比例控制器，设置积分和微分项为手动关闭状态 将PID控制器模式切换到仅比例（P）控制 将积分（I）和时间常数（D）设置为0或关闭2) 选择一个初始比例增益Kp，使系统响应无振荡 选择一个较小的Kp值，观察系统阶跃响应，确保无振荡。
3) 逐渐增大Kp，使系统出现衰减振荡 缓慢增加Kp，直到系统响应出现衰减振荡 记录此时的Kp值和系统响应的衰减比（相邻两个波峰幅值之比）以及振荡周期Tc4) 根据经验公式计算初始PID参数 若衰减比约为4:1，则参数计算公式为：\( K_p = \frac{0.8}{Tc} \)\( K_i = \frac{1.2}{Tc} \)\( K_d = \frac{0.4}{Tc} \)- 若衰减比不同，可参考以下经验公式调整：衰减比=0.75:1，参数公式乘以1.2衰减比=2:1，参数公式乘以0.52. 注意事项：- 衰减比的选择需根据实际控制要求调整，通常4:1的衰减比对应较好的控制效果 该方法适用于线性系统，对于非线性系统可能需要多次试验三）逐步逼近法（Step-by-Step Tuning Method）逐步逼近法是一种直观且实用的方法，通过逐步调整参数，观察系统响应，逐步接近理想控制效果该方法适用于各种类型的系统，特别是对于难以用数学模型描述的系统1. 步骤详解：(1) 初始参数设置 设置初始参数为：\( K_p = 1 \)，\( K_i = 0 \)，\( K_d = 0 \)。
2) 仅比例控制，观察系统响应 将系统置于仅比例（P）控制模式 逐步增加Kp，观察系统响应，直到系统响应接近理想（无超调或轻微超调） 记录此时的Kp值，记为Kp(1)3) 加入积分控制，消除稳态误差 将系统切换到比例积分（PI）控制模式 保持Kp(1)不变，逐步增加Ki，观察系统响应，直到稳态误差基本消除 记录此时的Ki值，记为Ki(1)4) 加入微分控制，提高系统稳定性 将系统切换到比例积分微分（PID）控制模式 保持Kp(1)和Ki(1)不变，逐步增加Kd，观察系统响应，直到系统稳定性提高（超调减少，响应加快） 记录此时的Kd值，记为Kd(1)5) 迭代优化 根据初步参数进行实际控制，观察系统响应 若存在超调，可适当减小Kp 若稳态误差较大，可适当增大Ki 若响应过慢，可适当增大Kd2. 注意事项：- 逐步逼近法需要多次试验，但可以直观地观察到参数变化对系统的影响 在调整参数时，需注意系统的安全性和稳定性，避免因参数过大导致系统失控六、PID控制器在不同应用场景下的参数调整要点不同的应用场景对PID控制器的性能要求不同，因此在参数调整时需要考虑具体的应用需求以下列举几个典型场景的参数调整要点：（一）温度控制系统1. 特点：温度系统通常具有较大的惯性，响应较慢，且存在非线性。
2. 参数调整要点：- 比例增益Kp不宜过大，否则可能导致超调 积分增益Ki需适当增大，以消除稳态误差 微分增益Kd可适当增大，以提高系统稳定性，但需注意避免对噪声的放大3. 实用技巧：- 可采用衰减曲线法进行初步整定，然后通过逐步逼近法进行精细调整 在温度控制中，可考虑引入前馈控制，以提高响应速度二）压力控制系统1. 特点：压力系统通常对精度要求较高，且存在非线性2. 参数调整要点：- 比例增益Kp需适当增大，以保证控制精度 积分增益Ki需适当增大，以消除稳态误差 微分增益Kd可适当增大，以提高系统响应速度，但需注意避免对噪声的放大3. 实用技巧：- 可采用临界比例度法进行初步整定，然后通过逐步逼近法进行精细调整 在压力控制中，可考虑引入压力补偿算法，以提高控制精度三）电机控制系统1. 特点：电机系统通常对响应速度和精度要求较高，且存在非线性2. 参数调整要点：- 比例增益Kp需适当增大，以保证控制精度 积分增益Ki需适当增大，以消除稳态误差 微分增益Kd可适当增大，以提高系统响应速度和稳定性3. 实用技巧：- 可采用逐步逼近法进行参数整定，逐步优化控制效果 在电机控制中，可考虑引入前馈控制，以提高响应速度。
可采用自适应PID控制，根据系统状态动态调整参数七、PID控制器的常见问题和解决方法在实际应用中，PID控制器可能会遇到各种问题，以下列举一些常见问题及其解决方法：（一）系统超调1. 原因：比例增益Kp过大，或微分增益Kd过大2. 解决方法：- 适当减小Kp 适当减小Kd 增大积分时间常数Ti二）系统响应过慢1. 原因：比例增益Kp过小，或积分增益Ki过小2. 解决方法：- 适当增大Kp 适当增大Ki 减小微分时间常数Td三）系统振荡1. 原因：比例增益Kp过大，或微分增益Kd过大，或系统存在高频噪声2. 解决方法：- 适当减小Kp。
