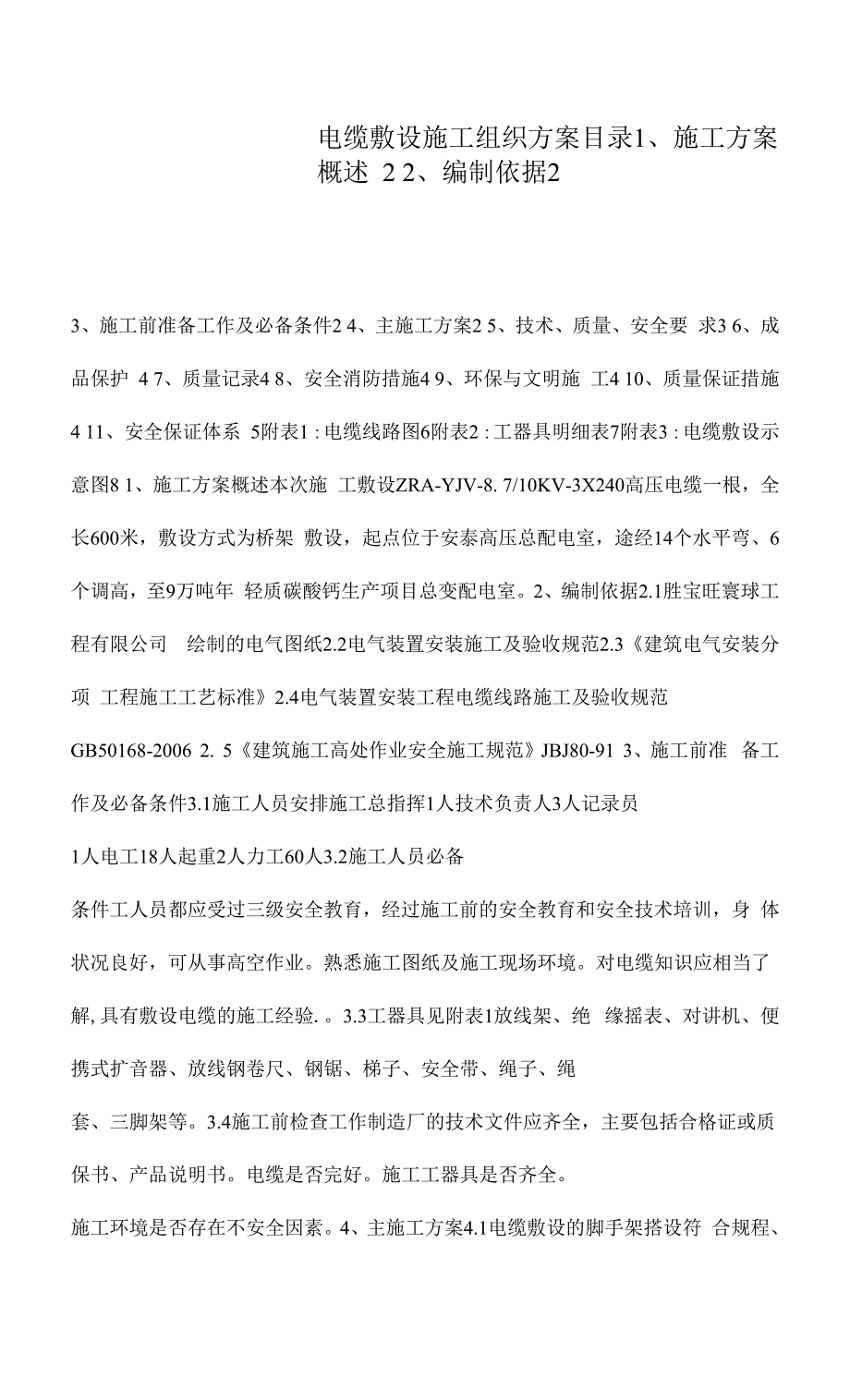

电缆敷设施工组织方案目录1、施工方案概述 2 2、编制依据23、施工前准备工作及必备条件2 4、主施工方案2 5、技术、质量、安全要 求3 6、成品保护 4 7、质量记录4 8、安全消防措施4 9、环保与文明施 工4 10、质量保证措施4 11、安全保证体系 5附表1：电缆线路图6附表2：工器具明细表7附表3：电缆敷设示意图8 1、施工方案概述本次施 工敷设ZRA-YJV-8. 7/10KV-3X240高压电缆一根，全长600米，敷设方式为桥架 敷设，起点位于安泰高压总配电室，途经14个水平弯、6个调高，至9万吨年 轻质碳酸钙生产项目总变配电室2、编制依据2.1胜宝旺寰球工程有限公司 绘制的电气图纸2.2电气装置安装施工及验收规范2.3《建筑电气安装分项 工程施工工艺标准》2.4电气装置安装工程电缆线路施工及验收规范GB50168-2006 2. 5《建筑施工高处作业安全施工规范》JBJ80-91 3、施工前准 备工作及必备条件3.1施工人员安排施工总指挥1人技术负责人3人记录员1人电工18人起重2人力工60人3.2施工人员必备条件工人员都应受过三级安全教育，经过施工前的安全教育和安全技术培训，身 体状况良好，可从事高空作业。
熟悉施工图纸及施工现场环境对电缆知识应相当了解,具有敷设电缆的施工经验.3.3工器具见附表1放线架、绝 缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、绳子、绳套、三脚架等3.4施工前检查工作制造厂的技术文件应齐全，主要包括合格证或质保书、产品说明书电缆是否完好施工工器具是否齐全施工环境是否存在不安全因素4、主施工方案4.1电缆敷设的脚手架搭设符 合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到 现场后，电缆堆放区域10米内无明火或易燃易爆物4.2规划电缆敷设路线图 （见附表1）,根据路线图结合现场实际情况来安排部署人员到位在电缆的起 点和终点或者关键部位上安排专业电工操作，其他地方就由非电专业人员操作， 由专业技术人员现场统一指挥4.3作业人员全员必须接受施工技术交底并办 理交底签证手续4.4施工流程4.5根据现场情况，将电缆盘支放在距10KV 高压总配电室250米处，电缆桥架每间隔3-4米布置一个水平电缆放线滑车（HCL 型），弯道上固定一个转弯电缆放线滑车，调高处固定一个调高滑车（WX-150型） 另在现场增设两个脚手架，施工人员可以借助脚手架施工。
4.6电缆敷设采用 滑轮牵引，逐级敷设方式（见附表3）o电缆的牵引可分两级或多级牵引，由一 根牵引绳做主牵引，控制电缆的主方向，根据现场情况，可增加副牵引因现场 不具备施工条件，主桥架至主装置楼桥架未沟通，至配电室部分的电缆暂存放在 成品罐处，并做好电缆的防护工作4. 7在10KV电缆桥架与6KV电缆桥架搭接 处，因电缆的弯曲半径小于电缆15倍直径，估在搭接处电缆敷设应留有余量， 使其自然敷设在桥架外5、技术、质量、安全要求5.1电缆敷设前参考电缆 敷设明细表仔细校对电缆型号、规格，是否符合图纸要求用摇表（2500V）测 量，电缆绝缘电阻大于1兆欧5. 2在放线架处、各转角都需配备一台对讲机, 以便随时联络5.3搬运电缆时，不应使电缆松散及受伤，电缆盘应按电缆 盘上箭头所指方向滚动5.4在拆除原桥架盖板时应注意以下儿点：盖板不 应存放在桥加上，防止因风力大，掉落砸伤人 在摘除过道盖板时，过道处应 有专人监护 电缆敷设完毕后，应及时盖好盖板，并安装好卡扣5.5电缆 用人工牵引搬运，搬运人员要站在电缆的同一侧电缆搬运时一定要听统一号令、 统一步伐，速度要均匀，严禁奔跑5.6垂直运输时电缆的前端要有绳索牵引 以防止电缆突然坠落伤人。
5.7展放过程中，要用放线架顺直展放，杜绝使电 缆产生扭劲，每一处工作人员应严密监视电缆敷设情况，一旦有问题应立即停止 牵引，并报告指挥、技术人员，待问题处理后，才继续展放5.8电缆进入配 电室内终端处时，要保证足够的预留长度5.9电缆敷设完毕，应组织人力进 行整理、固定电缆弯曲半径不小于15倍电缆直径5.10电缆敷设必须符合 以下规定：有明显机械损伤的电缆严禁敷设，电缆敷设时，应防止电缆之间及缆 与其他硬物之间的磨擦；电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤 等缺损5.10在高空桥架上面的人员要有足够的照明，必须配备和正确使用安全 带5.11电缆敷设水平段每隔800mm绑扎一道，垂直段每个支架上绑扎一道， 拐弯处每200^300mm固定绑扎一道，在控制盘前300〜400min固定绑扎一道，在接 线盒前150^300mm固定绑扎一道6、成品保护6. 1室内沿电缆沟敷设的电 缆施工完毕后应立即将沟盖板盖好6.2电缆敷设完毕后，若暂不做头应将电 缆头包扎严密，防止电缆受潮6.3室内沿桥架或托盘敷设电缆、宜在管道及 空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆6.4电缆两端 头处的门窗装好，并加锁，防止电缆丢失或损毁。
7、质量记录7.1电缆产品 合格证7.2电缆绝缘摇测记录或耐压试验记录8、安全消防措施8.1所 有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋2米以上高空作业时，必 须系好安全带脚手架上作业时，探头板两端必须固定牢固梯子上作业应有专 人看护并有可靠的防滑措施8.2现场施工严禁吸烟，各种油料、漆料要按规 定地方堆放，设专人看护8.3带电作业，需两人以上进行，穿绝缘鞋，防止 触电，并备齐安全用具8.4参加调试工作人员始终要两人以上进行，佩带好 各类防护用具，确保安全调试中出现问题，要先切断电源，再检查设备情况 8.5送电必须两人以上进行，确认所要通电的开关后，专人操作，一人监护， 听从统一指挥8.6在送电和调试工作中，严禁非调试人员在次施工，调试好 的设备，无关人员不得随意乱动8.7设备通电调试前，室内要设置相应的消 防器材9、环保与文明施工9.1施工人员在工地期间不准喝酒.9.2施工 现场要做到活完场清9.3使用机具保持机况良好，机容整洁10、质量保 证措施10.1运用全面质量管理方法，提高质量。
