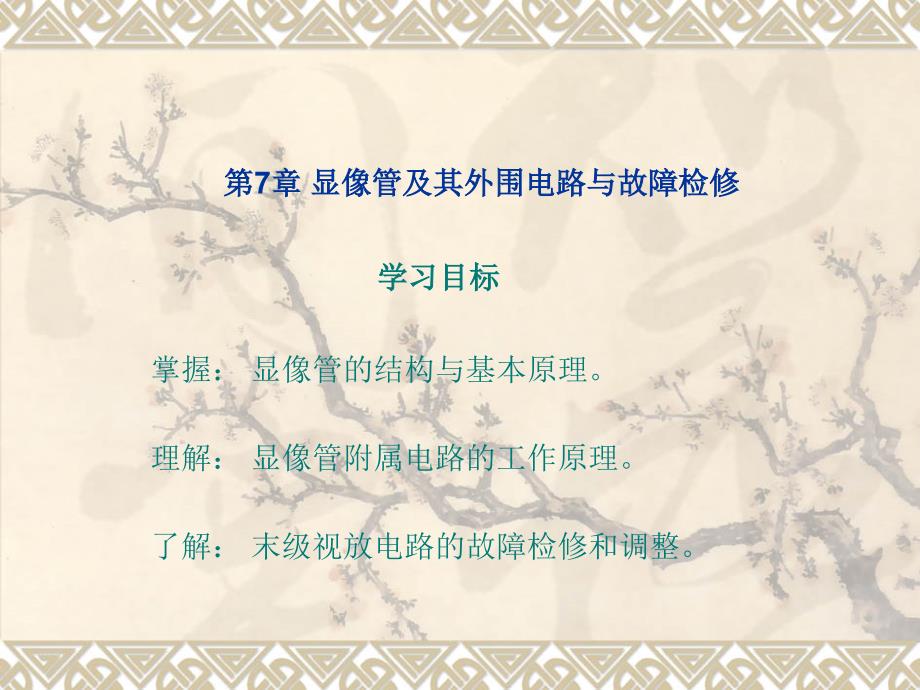

第7章 显像管及其外围电路与故障检修,学习目标 掌握： 显像管的结构与基本原理 理解： 显像管附属电路的工作原理 了解： 末级视放电路的故障检修和调整7.1显像管的结构及基本原理 7.1.1黑白显像管的结构与基本原理 黑白显像管由玻璃外壳、电子枪和荧光屏三部分组成，如图7-1所示 1.玻璃外壳 玻璃外壳包括屏面玻璃、管锥体和管颈三部分 2.电子枪 电子枪由灯丝、阴极、栅极、加速阳极、聚焦阳极和高压阳极组成 3. 荧光屏 在显像管屏面玻璃的内侧沉积一层厚度约为10μm的荧光粉，通常叫荧光屏，也称屏幕图7-1 显像管结构示意图,,7.1.2彩色显像管的基本原理及性能要求 1.基本原理 由灯丝加热阴极，使阴极发射电子，电子经加速极加速和聚焦极聚焦形成很细的电子束电子束在阳极高压的作用下，以极高的速度轰击荧光屏上的荧光粉，使之发光发色电子束在射向荧光屏的过程中，还受到行场偏转线圈的磁场作用，产生扫描运动，在荧光屏上形成光栅 2.性能要求,（1）重现图像的分辨力要高 分辨力越高，图像越清晰 （2）色纯度要好 色纯度是指单色光栅的纯净程度 （3）黑白平衡要好 黑白平衡就是要求彩色电视机在显示黑白图像时，均不出现任何彩色。
（4）会聚要好 彩色显像管的三束电子在任何偏转情况下，始终都能同时轰击同一组相应的荧光粉点7.1.3自会聚彩色显像管 彩色显像管种类有三枪三束管、单枪三束管和自会聚管 1.自会聚彩色显像管的结构 自会聚彩色显像管（国产470ZX2A）的结构如图7-2所示图7-2 自会聚彩色显像管的结构,,2.自会聚管的特点 （1）精密一字形排列电子枪 （2）槽孔状荫罩板和条状荧光屏 （3）自动会聚校正型偏转线圈,图7-3 自会聚显像管第脚图,,7.1.4全方形屏幕彩色显像管 特点： 1.屏幕大 2.减少图像失真 3.减少外来光的影响，提高对比度 7.2偏转系统、消磁线圈及会聚磁铁组合体 7.2.1偏转系统,图7-4 偏转系统的结构,7.2.2消磁线圈与自动消磁电路 彩色显像管使用时，其外部必须装上消磁线圈 1.消磁与色纯 为 了及时消除这些干扰磁场，可增设消磁电路，使管内外金属件剩磁减少到不再影响电子束运动轨迹的程度图7-5 消磁线圈,2.自动消磁电路 在电视机开机的瞬间，有较大的交流电流通过消磁线圈，在消磁线圈周围产生很强的交变磁场，磁通量可大于500（AT），它使荫罩板等反复被磁化而消去原来剩磁。
图7-6 上海牌Z237-1型机自动消磁电路,7.2.3会聚磁铁组合件 由两片四极磁铁和两片六极磁铁前后叠装在一起而构成调整这两对磁环，可校正显像管制作过程中的静会聚误差图7-7 会聚磁铁组合件,图7-8 四级磁环和六级磁环,,7.3显像管附属电路 7.3.1黑白显像管附属电路 1.直流供电电路 （1）灯丝电压 黑白显像管的灯丝电压12V，由稳压电源提供 （2）加速极和聚焦极电压 加速极和聚焦极电压由行输出变压器提供图7-9 显像管直流供电电路,,（3）高压阳极电压 利用行扫描逆程期间产生的脉冲电压，经行输出变压器的高压线圈提升后，再经整流滤波后获得 （4）亮度调节电路 栅极一般接地，通过改变阴极电位来改变栅-阴极间负压的大小，达到调节亮度的目的2.关机消亮点电路 （1）产生亮点的条件 由于灯丝的热惰性，所以关机后阴极仍发射电子；栅-阴极间负偏压不足以使电子束截止；显像管的管壳电容充电得到的高压，还能加速自由电子；行、场扫描电路对电子束无偏转作用 （2）消除亮点的基本方法与电路分析 要消除关机后的亮点，只需破坏上述四个条件中的一个就可达到目的图7-10 束流截止型消亮点电路之一,图7-11 束流截止型消亮点电路之二,,7.3.2彩色显像管附属电路 1.光栅枕形失真 在一般彩色显像管中，由于电子束会聚面的曲率半径小于荫罩板和荧光屏的曲率半径，所以会产生光栅延伸性失真，使荧光屏上出现的扫描光栅是枕形光栅。
图7-12 光栅枕形失真的特点,,2.光栅枕形校正 在进行水平枕形失真的校正时，利用场频抛物波去调制行偏转电流，使一帧内各行的偏转电流幅度不等，中间各行的电流大，上下各行的电流小则利用行频抛物波叠加到线性场偏转电流上，使每行的中间保证附加一点垂直偏移，而不改变每一行正程扫描的起点和终点，校正后的扫描电流波形如图7-13(b)所示图7-13 枕形失真校正原理,,3.水平枕形失真校正电路 T是磁饱和变压器，由铁氧体磁芯制成，其结构如图7-14(b)所示变压器的初级线圈LV绕在磁芯中间，作为晶体管VT的负载；次级线圈LH分为LHA与LHB两部分，分别绕在磁芯的左右两侧，反向连接后串接在行偏转线圈电路中晶体管VT和其它元件组成场频锯齿波电压放大器电阻R1、R2组成VT的偏置电路，同时电源通过它们给变压器T的初级提供起始直流电流，该电流使磁芯内建立一个固定的直流磁通图7-14 水平枕形失真校正电路,,7.4未级视放电路的故障检修和调整 7.4.1末级视放电路工作原理与元件作用 1.工作原理 激励的方法：一种基色激励方式，即向显像管的阴极注入基色激励信号；一种称为色差激励方式，即向显像管的阴极注入色差激励信号。
2.典型电路的元件作 VT101、VT102、VT103为三个末级视放输出管，与有关元件一起构成深度负反馈型放大器，工作在宽频带放大状态 R112、R113、R114分别为三个视放的集电极负载电阻L101、L102、L103和L104为高频补偿电感，C101为集电极供电（180V）滤波电容R115、R116和R117分别为三个视放到显像管阴极的限流电阻图7-15 上海Z237-1型机末级视放电路,,7.4.2末级视放电路的故障检修 1.无光栅，有伴音，显像管阴极电压过高 2.光栅较亮且亮度失控 3.光栅呈现某一基色，很亮，且有回扫线 4.光栅呈现某一补色,7.4.3白平衡不良的调整 1.白平衡不良的故障现象 将三个基色信号的直流电平和交流激励信号电压进行统调，使荧光屏在任何亮度和对比度的情况下都只呈现白色、灰色或黑色，无其它颜色 2.白平衡调整 （1）调整前的准备工作 如果接收彩色信号，应将色饱和度旋钮调到最小位置2）暗平衡调整 将主电路板上的维修开关由N拨到S，顺时针方向缓缓调节加速极电位器（R119），使荧光屏上出现一条微弱可见的水平扫描线顺时针方向缓慢调节另外的两个截止电位器，使出现的水平线呈现白色为止。
（3）亮平衡调整 将维修开关由S拔回到正常位置N处，此时亮线应变成光栅调节亮度电位器使光栅较亮，然后分别调整红、绿激励电位器（R109、R111），以获得最亮的白色光栅7.5 色纯不良的检修与彩色显像管的更换 7.5.1色纯不良的检修 1.故障分析 （1）受地球磁场的影响 （2）受到外界磁性物质的影响 （3）机内的自动消磁线圈及正温度系数热敏电阻开路 （4）色纯调试不良 （5）显像管内的荫罩板发生变形2.检修方法 对于（1）、（2）两种原因引起的色纯不良，可以通过人工消磁来解决第（3）种原因，若系偏转线圈松动，应调整偏转线圈至色纯若系荫罩板变形，更换显象管第（4）种原因引起的故障，应重新进行调整第（5）种原因引起的色纯不良，若系偏转线圈松动，调整偏转线圈至色纯良好7.5.2彩色显像管的更换 1.彩色显像管的选择 彩色显像管之间的互换性差，更换新管时，必须选择同型号的管子，以减少电路的改动 2.注意安全 3.更换步骤 4.消磁,本章小结,1. 显像管是电视机的终端显示器件，它主要由玻璃外壳、电子枪和荧光屏三部分结构组成玻璃外壳主要由屏面玻璃、管颈和管锥组成；电子枪主要由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成；荧光屏就是在显像管屏面玻璃的内侧沉积一层厚度约为10μm的荧光粉，也称为屏幕。
2. 荧光屏内侧的一层很薄的铝膜具有吸收电子束、反射光线和过滤负离子的作用 3. 全方形屏幕彩色显像管具有屏幕的尺寸增大，减少图像的失真以及减少外来光干扰的优点，其缺点是工艺要求很高，且成本也高4. 偏转系统分为行、场偏转系统两大类 5. 黑白显像管电路包括显像管直流供电电路和关机消亮点电路 6. 彩色显像管附属电路包括光栅枕形校正电路和自动消磁电路 7. 色纯不良指彩色电视机在接收黑白电视节目时或关闭彩色饱和度旋钮后，在黑白图像的某个部位会带有某一种彩色团（或片、区），或在接收单一光栅颜色信号（如红、绿、蓝三基色）时，荧光屏上本应出现单一颜色，但现在在某个部位却混有其它杂色团（或片、区） 8. 在更换彩色显像管时应特别注意人身安全和显像管安全。
