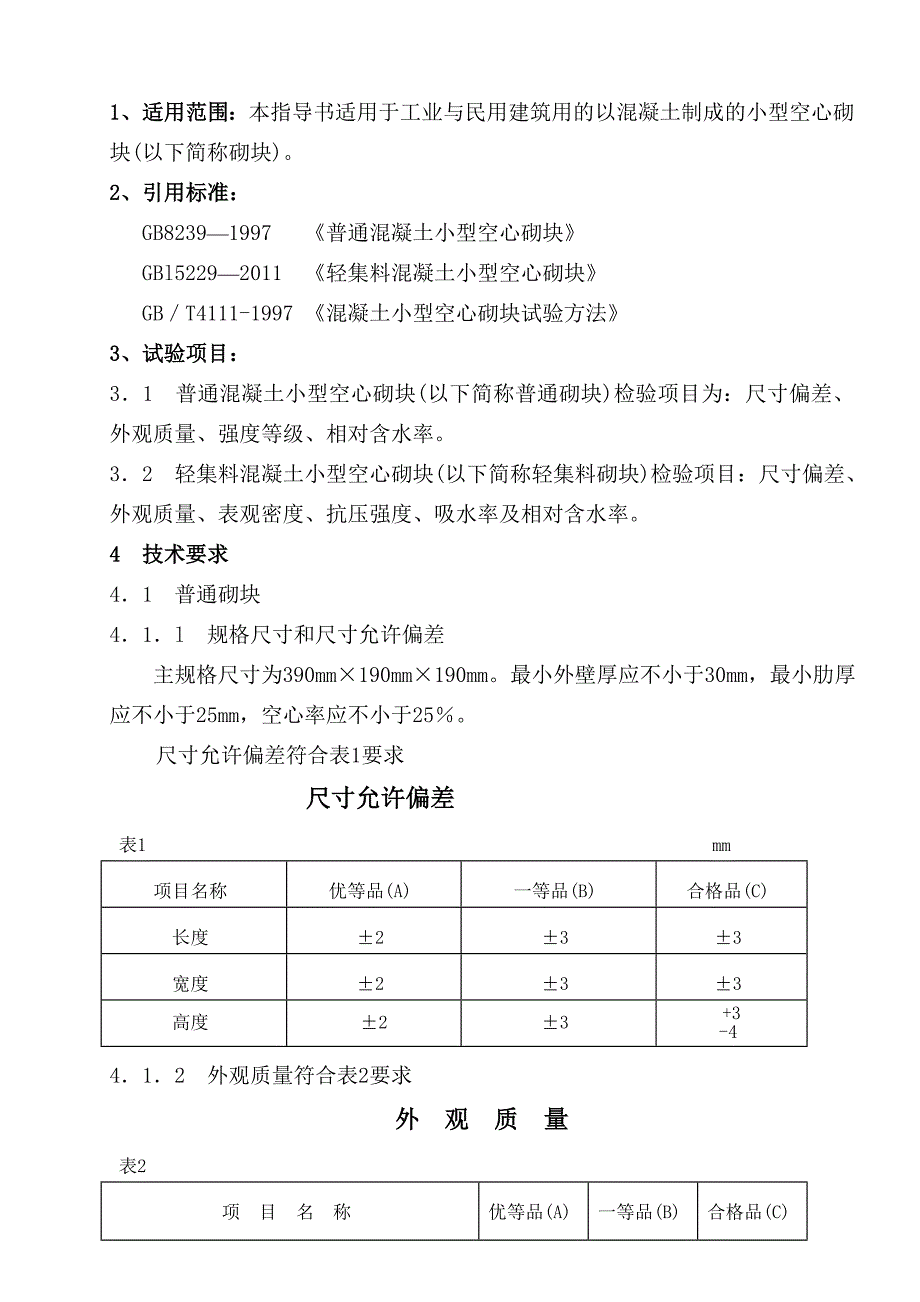

1、适用范围：本指导书适用于工业与民用建筑用的以混凝土制成的小型空心砌块(以下简称砌块)2、引用标准： GB8239—1997 《普通混凝土小型空心砌块》 GBl5229—2011 《轻集料混凝土小型空心砌块》 GB／T4111-1997 《混凝土小型空心砌块试验方法》3、试验项目：3．1 普通混凝土小型空心砌块(以下简称普通砌块)检验项目为：尺寸偏差、外观质量、强度等级、相对含水率3．2 轻集料混凝土小型空心砌块(以下简称轻集料砌块)检验项目：尺寸偏差、外观质量、表观密度、抗压强度、吸水率及相对含水率4 技术要求4．1 普通砌块4．1．l 规格尺寸和尺寸允许偏差 主规格尺寸为390mm×190mm×190mm最小外壁厚应不小于30mm，最小肋厚应不小于25mm，空心率应不小于25％尺寸允许偏差符合表1要求尺寸允许偏差 表1 mm项目名称优等品(A)一等品(B)合格品(C)长度±2±3±3宽度±2±3±3高度±2±3+3-44．1．2 外观质量符合表2要求外 观 质 量 表2 项 目 名 称优等品(A)一等品(B)合格品(C)弯曲，mm，不大于223掉角缺棱个数，个 不多于022 三个方向投影尺寸的最小值，mm， 不大于02030裂纹延伸的投影尺寸累计，mm， 不大于020304．1．3 强度等级符合表3的规定强 度 等 级 表3 Mpa强度等级砌块抗压 强度平均值不小于单块最小值不小于4．1．4 相对含水率符合表4的规定混凝土小型空心砌块检验作业指导书文件编号：SY-A01-09共 11 页 第 3 页相 对 含 水 率 表4 %使用地区潮湿中等干燥相对含水率不大于454035注：潮湿——系指年平均相对湿度大于75％的地区； 中等——系指年平均相对湿度50—75％的地区：干燥——系指年平均相对湿度小于50％的地区。
4．2 轻集料砌块4．2．1 规格尺寸和尺寸允许偏差 主规格尺寸为390mm×l90mm×l90mm最小外壁厚和肋厚应不小于20mm 尺寸允许偏差符合普通砌块表1的要求4．2．2 外观质量符合普通砌块表2的要求，其中弯曲一项不作要求4．2．3 密度等级符合表5要求，其规定值允许最大偏差的100kg／m3表 观 密 度 表5 kg／m3密度等级砌块干燥表现密度的范围500600700800900100012001400≤500510—600610—700710—800810—900910—10001010—12001210—1400混凝土小型空心砌块检验作业指导书文件编号：SY-A01-09共 11 页 第 4 页4．2．4 强度等级符合表6要求者的优等品或一等品，密度等级范围不满足要求者为合格品强 度 等 级表6 Mpa强度等级砌块抗压强度密度等级范围平均值最小值≥≥≤800≥≥≤1200≥ ≥≤14004．2．5 吸水率和相对含水率 吸水率 不应大于22％ 不同吸水率时，相对含水率符合表7的要求。
相 对 含 水 率表7 %吸水率相对含水率不应大于潮湿中等干燥<1515—18>184540354035303530255、取样 每10000块砌块为同一验收批，不足10000块亦以同一验收批计每批中随机抽取32块作尺寸偏差和外观质量检验再从合格砌块中，随机抽取如下数量进行其他项目检验 强度等级 5块 相对含水率 3块 空心率 3块 表现密度、吸水率和相对含水率 3块6、检验方法6．1 尺寸和外观质量检查6．1．1 量具 钢直尺和钢卷尺 分度值为1mm6．1．2 尺寸测量 (1)长度在条面中间，宽度在顶面的中间，高度在顶面的中间测量每项在对应两面各测一次，精确至lmm (2)壁、肋厚在最小部位测量，每选两处各测一次，精确至lmm6．1．3 外观质量检查 (1)弯曲测量：将直尺贴靠坐浆面、铺浆面和条面，测量直尺与试件之间的最大间距，精确至lmm (2)缺棱掉角检查：将直尺贴靠棱边，测量缺棱掉角在。
长、宽、高度三个方向的投影尺寸，精确至lmm (3)裂纹检查：用钢直尺测量裂纹在所在面上的最大投影尺寸，如裂纹由一个面延伸到另一个面时，则累计其延伸的投影尺寸，精确至1mm6．1．4 测量结果 (1)试件的尺寸偏差以实际测量的长度、宽度和高度与规定尺寸的差值表示 (2)弯曲、缺棱掉角和裂纹长度的测量结果以最大测量值表示6．2 抗压强度试验6．2．1 所用的仪器设备 (1)压力试验机 测力范围：2000KN，精度1KN (2)钢板 厚度不小于10mm，平面尺寸大于440mm—240mm (3)玻璃平板 厚度不小于6mm，平面尺寸与钢板的要求同 (4)水平尺6．2．2 试件 (1)试件数量为5块 (2)处理试件的坐浆面和铺浆面，使之成为互相平行的平面将钢板置于稳固的底座上，平整面向上，用水平尺调至水平在钢板上先薄薄地涂一层机油，或铺一层湿纸，然后铺一层以1份重量的强度等级32．5的普通硅酸盐水泥和2份重量的细砂，加入适量的水调成的砂浆，将试件的坐浆面湿润后平稳地压入砂浆层内，使砂浆层尽可能均匀，厚度为3—5mm。
将多余的砂浆沿试件棱边刮掉，静置24h以后，再按上述方法处理试件的铺浆面可使两面能彼此平行，在处理铺浆面时，应将水平尺置于现已向上的坐浆面上调至水平在温度10℃以上不通风的室内养护3d后做抗压强度试验 (3)为缩短时间，也可在坐浆面砂浆层处理后，不经静置立即在向上的铺浆面上铺一层砂浆，压上事先涂油的玻璃平板，边压边观察砂浆层，将气泡全部排除，并用水平尺调至水平，直至砂浆层平面均匀，厚度达3—5mm6．2．3 试验步骤 (1)按本指导书第6．1．2条的方法测量每个试件的长度和宽度，别求出各个方向的平均值 (2)将试件置于试验机承压板上，使试件的轴线与试验机压板的压力中心重合，以10KN／S—30KN／S的速度加荷，直至试件破坏记录最大破坏荷载P6．2．4 结果计算与评定 (1)每个试件的抗压强度为： P R= LB式中：R——试件的抗压强度(Mpa)，精确至 L——受压面的长度(mm) B——受压面的宽度(mm) P——破坏荷载(N) (2)试验结果以5块试件抗压强度的算术平均值和单块最小值表精确至6．3 块体密度和空心率试验6．3．1 所用的仪器设备 (1)磅秤，最大称量50kg，。
(2)水池 (3)水桶：大小应能悬浸一个主规格的砌块 (4)吊架 (5)电热鼓风干燥箱6．3．2 试件数量：3块6．3．3 试验步骤 (1)按本指导书第6．1．2条的方法测量试件的长度、宽度、高度，分别求出各个方向的平均值，计算每个试件的体积V，精确至0．001m3 (2)将试件放入电热鼓风干燥箱内，在105±5℃温度下至少干燥24h，然后每间隔2h称量一次，直至两次称量之差不超过后一次称量的％为止 (3)待试件在电热鼓风干燥箱内冷却至与室温之差不超过20℃后取出，立即称其绝干质量的，精确至 (4)将试件浸入室温15-25℃的水中，水面应高出试件20mm以上，24h后将其分别移到水桶中，称出试件的悬浸质量m，精确至 (5)称取悬浸质量的方法：将磅秤置于平稳的支座上，在支座的下方与磅秤中线重合处放置水桶在磅称底盘上放置吊架，用铁丝把试件悬挂在吊架上，此时试件应离开水桶的底面且全部浸泡在水中将磅秤读数减去吊架和铁丝的质量，即为悬浸质量 (6)将试件从水中取出，放在铁丝网架上滴水1min，再用拧干的湿布拭去内、外表面的水，立即称其面干潮湿状态的质量m2，精确至。
6．3．4 结果计算与评定 (1)每个试件的块体密度 m r=——— V 式中：r——试件的块体密度(kg／m3)；精确至10kg／m3； m——试件的绝干质量(kg)； V——试件的体积(m3) 块体密度以三个试件块件密度的算术平均值表示精确至10kg／m3 (2)每个试件的空心率 m1-m2 d kr=〔1- 〕×100% 精确至1% V 式中：kr——试件的空心率(％)； m1——试件的悬浸质量(kg)； m2——试件面干潮湿状态的质量(kg)； V——试件的体积(m3)； d——水的密度（1000kg/m3） 砌块的空心率以三个试件空心率的算术平均值表示，精确至1%6．4 含水率、吸水率和相对含水率试验6．4．1 所用的仪器设备 (1)电热鼓风干燥箱 (2)磅秤：最大称量50kg，感量O．05kg。
3)水池6．4．2 试件数量：3块试件如需运至远离取样处试验，则在取样时，应立即用塑料袋包装密封6．4．3 试验步骤 (1)试件取样后，立即称取其质量m0如试件用封密塑料袋运输，则在拆袋前先将试件连同包装袋一起称量，然后减去包装袋的质量(袋内如有试件中析出的水珠，应将水珠拭干)，即得出试件在取样时的质量，精确至。
