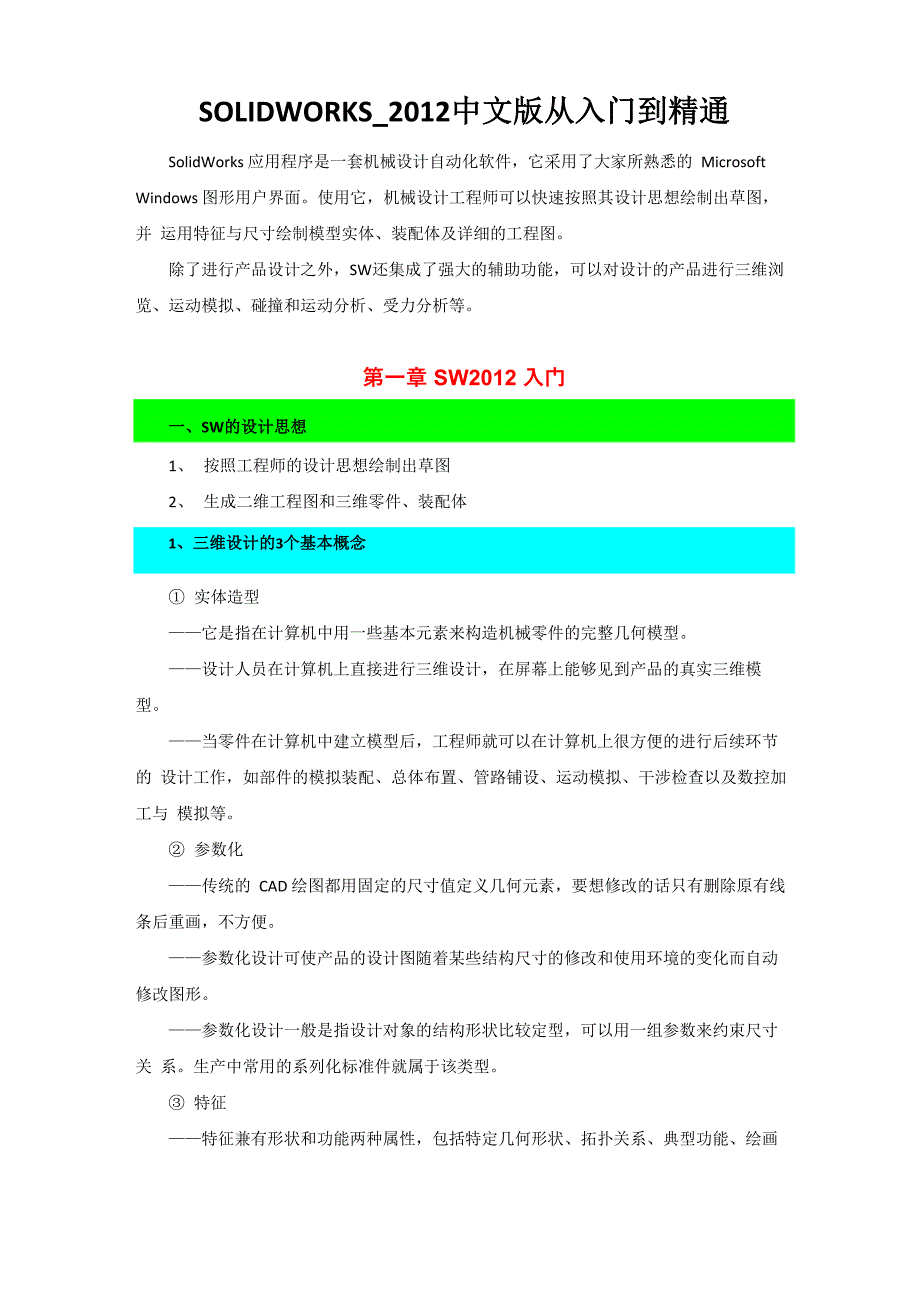

SOLIDWORKS_2012中文版从入门到精通SolidWorks 应用程序是一套机械设计自动化软件，它采用了大家所熟悉的 Microsoft Windows 图形用户界面使用它，机械设计工程师可以快速按照其设计思想绘制出草图，并 运用特征与尺寸绘制模型实体、装配体及详细的工程图除了进行产品设计之外，SW还集成了强大的辅助功能，可以对设计的产品进行三维浏 览、运动模拟、碰撞和运动分析、受力分析等第一章 SW2012 入门一、SW的设计思想1、 按照工程师的设计思想绘制出草图2、 生成二维工程图和三维零件、装配体1、三维设计的3个基本概念① 实体造型——它是指在计算机中用一些基本元素来构造机械零件的完整几何模型——设计人员在计算机上直接进行三维设计，在屏幕上能够见到产品的真实三维模型——当零件在计算机中建立模型后，工程师就可以在计算机上很方便的进行后续环节的 设计工作，如部件的模拟装配、总体布置、管路铺设、运动模拟、干涉检查以及数控加工与 模拟等② 参数化——传统的 CAD 绘图都用固定的尺寸值定义几何元素，要想修改的话只有删除原有线 条后重画，不方便——参数化设计可使产品的设计图随着某些结构尺寸的修改和使用环境的变化而自动 修改图形。
——参数化设计一般是指设计对象的结构形状比较定型，可以用一组参数来约束尺寸关 系生产中常用的系列化标准件就属于该类型③ 特征——特征兼有形状和功能两种属性，包括特定几何形状、拓扑关系、典型功能、绘画表 示方法、制造技术和公差要求——它是产品设计和制造者最关注的对象，是产品局部信息的集合――基于特征的设计是把特征作为产品设计的基本单元，并将机械产品描述成特征的有 机集合2、设计过程――在SW系统中，零件、装配体和工程图都属于对象，它采用了自顶向下的设计方法 创建对象，如图所示：该层次说明在SW中，零件设计时核心，特征设计时关键，草图设计是基础3、设计方法SW中，直接设计出三维实体零件，再根据需要生成工程图，与传统的CAD设计方法不同如图:⑹的设汁方法装配体是若干零件的组合，是SW系统中的对象，通常用来实现一定的设计功能在SW系统中，用户先设计好所需的零件，然后根据配合关系和约束条件将零件组装在起，生成装配件工程图就是常说的工程图纸，是SW系统中的对象，用来记录和描述设计结果，是工 程设计中的主要档案文件用户根据设计好的零件和装配件，按照图纸的表达需要，通过SW系统中的命令，生成各种视图、剖面图、轴测图等，然后添加尺寸说明，得到最终的工程图。
当对零件或装配体进行了修改，则对应的工程图文件也会相应地修改二、SW2012 简介1、菜单栏菜单栏包含了所有SW的命令，工具栏可根据文件类型（零件、装配体、工程图）来调整和放置并设定其显示状态菜单栏显示在标题栏的下方，默认情况下是隐藏的，只显示标准工具栏，如下图：要显示菜单栏需要将光标移动到SW图标上或单击它，显示的菜单栏如图所示:觀彳文件旧垢狛㈢视囹也I F軌①工具①刘血切窗口创琴助也-A若要始终保持菜单栏可见，需要单击-二（图钉）图标更改为.钉住状态，其中最关 键的功能集中在“插入”菜单和“工具”菜单中2、工具栏SW中有很多可以按需要显示或隐藏的内置工具栏SW用户界面中，可对工具栏按钮进行如下操作：――从工具栏上一个位置拖动到另一位置――从一工具栏拖动到另一工具栏――从工具栏拖动到图形区中，即从工具栏上将之移除在使用工具栏命令时，将指针移动到工具栏图标附近，就会弹出消息提示，显示该工具 的名称和对应的功能3、状态栏它位于SW用户界面底端的水平区域，提供了当前窗口中正在编辑内容的状态，以及指针位置坐标、草图状态等信息典型信息有:重新建模图标I' i,在更改了草图或零件而需要重建模型时，重建模型图标会显示在状态栏中。
――草图状态：在编辑草图过程中，状态栏会出现5种草图状态，即完全定义、过定义、欠 定义、没有找到解、发现无效的解在考虑零件完成之前，应该完全定义草图快速提示帮助图标：它会根据SW的当前模式给出提示和选项，使用更方便快捷，对于 初学者来说是很有用的快速提示因具体模式而异，其中，二^表示可用，但当前未显示；亘表示当前已显示，单击可关闭快速握示；②表示当前模式不可用；匚|表示暂时禁用4、 FeatureManger 设计树它位于SW用户界面的左侧，是SW中比较常用的部分，它提供了激活的零件、装配体 或工程图的大纲视图，从而可以很方便地查看模型或装配体的构造情况，或者查看工程图中 不同的图纸和视图FeatureManger设计树和图形区是动态链接的在使用时可以在任何窗格中选择特征、 草图、工程视图和构造几何线FeatureManger设计树用来组织和记录模型中各个要素之间的参数信息和相互联系，以 及模型、特征和零件之间的约束关系等，几乎包含了所有设计信息FeatureManger设计树的功能主要有以下几个方面：禽以名称来选择模型中的项目，即可通过在模型中选择其名称来选择特征、草图、基准 面及基准轴。
禽确认和更改特征的生成顺序，在FeatureManger设计树中利用拖动项目可以调整特征 的生成顺序，这将更改重建模型时特征重建的顺序禽通过双击特征的名称可显示特征的尺寸禽如要更改项目的名称，在名称上缓慢单击两次以选择该名称，然后输入新的名称即可禽压缩和解除压缩零件特征和装配体零部件，在装配零件时很常用的5、 PropertyManager 标题栏PropertyManager标题栏一般会在初始化时使用，PropertyManager为其定义命令时自动 出现编辑草图并选择草图特征进行编辑时，所选草图特征的PropertyManager将自动出现三、文件管理1、 打开文件SW 可以打开已存储的文件，对其进行相应的编辑和操作选取了需要的文件后，单击对话框的“打开”按钮，可以打开选择的文件，在“文件类 型”下拉列表框菜单中，并不限于SW类型的文件，还可以调用其他软件（如ProE、CATIA、 UG 等）所形成的图形并对其进行编辑2、 保存文件已编辑的图形只有保存后，才能在需要打开该文件的对其进行相应的编辑和操作3、 退出SW在文件编辑并保存完成后，就可以退出SW四、SW工作环境设置要熟练地使用一款软件，必须先认识软件的工作环境，然后设置适合自己的使用环境， 这样可以设计工作更加快捷，SW可以根据自己的需要显示或者隐藏工具栏，以及添加或删 除工具栏中的命令按钮，还可以根据设置零件、装配体和工程图的工作界面。
1、 设置工具栏SW系统默认的工具栏是比较常用的，在建模过程中，用户可以根据需要显示或隐藏部 分工具栏，其设置方法有两种，如下：① 用菜单命令设置工具栏 在工具栏区域右击，在弹出的快捷菜单中单击“自定义”命令，出现系统所有的工具栏，勾选需要打开的工具栏复选框，如果需要隐藏工具栏，取消对工具栏复选框的勾选即可② 利用鼠标右键设置工具栏2、 设置工具栏命令按钮 系统默认工具栏中，并没有包括平时所用的所有命令按钮，用户可以根据自己的需要添加或删除命令按钮工具一自定义3、 设置快捷键工具一自定义一键盘4、设置背景用户可以更改操作界面的背景及颜色，以设置个性化的用户界面 工具——选项——系统选项颜色2、 设置实体颜色系统默认的绘制模型实体的颜色为灰色，在零部件和装配体模型中，为了使图形有层次 感和真实感，通常改变实体颜色，特征管理器——颜色3、 设置单位在三维实体建模前，需要设置好系统的单位，系统默认的单位为MMGS（毫米、克、秒）， 可以使用自定义的方式设置其他类型的单位系统以及长度单位等工具——选项——系统选项普通五、SW术语1、文件窗口SW 文件窗口有两个窗格，如下所示：Fr atinre M Hna
面：面为模型或曲面的所选区域，模型或曲面带有边界，可帮助定义模型或曲面的形状——原点：模型原点显示为灰色，代表模型的（0,0,0）坐标当激活草图时，草图原点显示为红色，代表草图的（0,0,0）坐标尺寸和几何关系可以加入到模型原点，但不能加入 到草图原点——平面：平面是平的构造几何体，平面可用于绘制草图、生成模型的剖面视图以及用 于拔模特征中的中性面等——轴：轴为穿过圆锥面、圆柱体或圆周阵列中心的直线，插入轴有助于建造模型特征 或阵列——圆角：圆角为草图内或曲面或实体上的角或边的内部圆形——特征：特征为单个形状，如与其他特征结合则构成零件，有些特征如凸台和切除， 则由草图生成——几何关系：几何关系为草图实体之间或草图实体与基准面、基准轴、边线或顶点之 间的几何约束，可以自动或手动添加这些项目——模型：模型为零件或装配体文件中的三维实体几何体——自由度：没有由尺寸或几何关系定义的几何体可自由移动在二维草图中，有 3 种自由度：沿 X 和 Y 轴移动以及绕 Z 轴旋转（垂直于草图平面的轴）在三维草图中，有 6 种自由度：沿X、Y、Z轴移动，以及绕X、Y、Z轴旋转——坐标系：坐标系为平面系统，用来给特征、零件和装配体指定笛卡尔坐标。
零件和 装配体文件包含默认坐标系，其他坐标系可以参考几何体定义，用于测量工具以及将文件输 出到其他格式。
