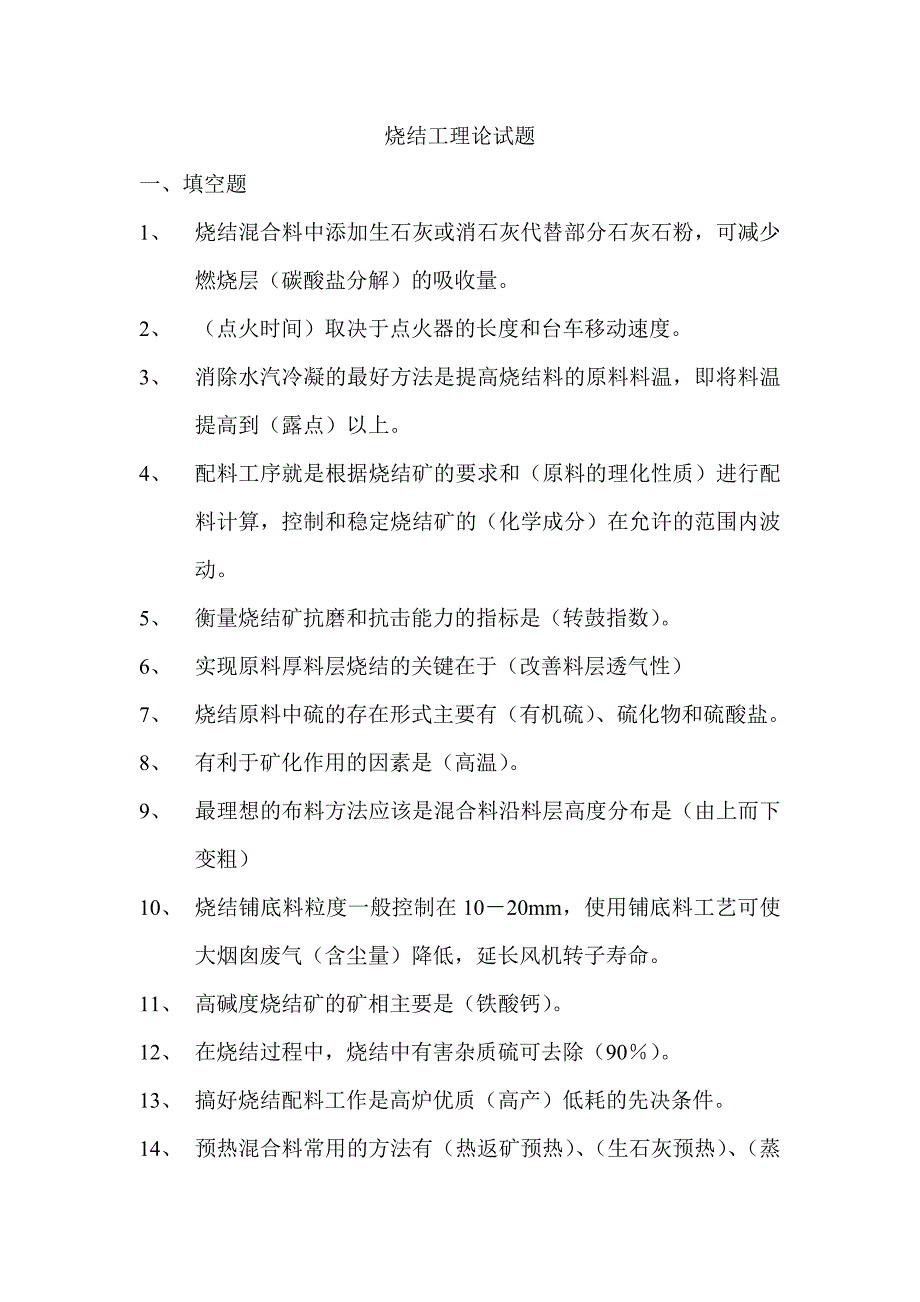

烧结工理论试题一、填空题1、烧结混合料中添加生石灰或消石灰代替部分石灰石粉，可减少燃烧层（碳酸盐分解）的吸收量2、（点火时间）取决于点火器的长度和台车移动速度3、消除水汽冷凝的最好方法是提高烧结料的原料料温，即将料温提高到（露点）以上4、配料工序就是根据烧结矿的要求和（原料的理化性质）进行配料计算，控制和稳定烧结矿的（化学成分）在允许的范围内波动5、衡量烧结矿抗磨和抗击能力的指标是（转鼓指数） 6、实现原料厚料层烧结的关键在于（改善料层透气性）7、烧结原料中硫的存在形式主要有（有机硫） 、硫化物和硫酸盐8、有利于矿化作用的因素是（高温） 9、最理想的布料方法应该是混合料沿料层高度分布是（由上而下变粗）10、 烧结铺底料粒度一般控制在 10－20mm，使用铺底料工艺可使大烟囱废气（含尘量）降低，延长风机转子寿命11、 高碱度烧结矿的矿相主要是（铁酸钙） 12、 在烧结过程中，烧结中有害杂质硫可去除（90％） 13、 搞好烧结配料工作是高炉优质（高产）低耗的先决条件14、 预热混合料常用的方法有（热返矿预热） 、 （生石灰预热） 、 （蒸汽预热） 、 （热风预热） 15、 烧结料层中（高温区）的移动速度为垂直烧结速度。
16、 在一定真空度条件下，烧结料层透气性用单位时间内通过单位面积料层的（空气量）表示17、 烧结对固体燃料的化学成分要求是（固定碳高） 、 （灰分低） 、（挥发分低） 、 （含硫量低） 18、 铁矿石的软化温度（越低） ，软化范围（越宽） ，越容易（生成液相） ，这种矿石的烧结性能较好19、 燃料在造块过程中主要起（发热剂）作用，兼有（还原剂）作用20、 硅酸钙（2CaO.SiO2）在 670℃时由 β 型向 γ 型转化，体积膨胀 （10％） 二、判断题1、烧结矿的固结是依靠固相发展而获得的（×）2、大烟道直径越大，其除尘效果越好（×）3、人体触电时，首先用手将其拉离现场（×）4、熔剂性烧结矿主要矿相是钙铁橄榄石和及少量硅酸钙，硅酸二钙及玻璃质等 （√）5、烧结矿碱度越高，其脱硫率也越高 （×） 6、烧结矿的热态性能或高温冶金性能主要包括高温还原强度、还原性、软熔特性（√）7、提高烧结矿碱度，可使烧结矿中液相增加（√）8、烧结料中加入一定量的石灰石主要是为了提高产量（×）9、返矿配加量应限于某一范围有利于烧结过程的进行，可取得较好的产量和质量（√）10、使用铺底料的目的是解决炉篦条粘料现象（×）三、名词解释1、漏风率：烧结机抽分系统漏风量占抽风机应吸气量的百分数。
2、烧结工序能耗：是指在烧结过程生产一吨烧结矿所消耗的各种能源的总和3、烧结矿的生产成本：是指生产一吨烧结矿所需的费用，由原料费和加工费组成4、烧结矿的烧成率：是指烧成量与混合料之比，为烧成量四、选择题 1、烧结混合料中加入适当水的目的（B、C）A、降尘 B、造球 C、改善透气性 D、升温2、烧结用固体燃料的着火温度（C）A、500℃ B、600℃ C、700℃ D、900℃3、每秒钟通过每平方米烧结面积的风量为（B）A、漏风率 B、透气性 C、漏风率4、烧结常用的固体燃料有（AC）A、焦粉 B、烟煤 C、无烟煤 D、重油5、高碱度烧结矿的矿相主要有（ABCD）A、铁酸钙 B、磁铁矿 C、硅酸二钙 D、硅酸三钙五、简答题1、烧结对布料有哪些要求？答：要求混合料的粒度，水份和化学成分，能够沿台车宽度均匀分布，沿烧结机的宽度和长度的料层厚度要求一致，以保持混合料的透气性和质量均匀。
2、点火的目的？答：目的是为了是混合料内的燃料进行燃烧和使表层烧结料粘结成块，向料层内提供热量3、热返矿在烧结中的主要作用是什么？答：⑴、可以提高料温 ⑵、造球的核心 ⑶、改善混合料的初始温度 ⑷、在烧结料中起骨架作用，是相变的核心4、燃料粒度过小对烧结过程有什么影响？答、燃料粒度小，比表面积大，燃烧速度快，不能提供使料层熔融所需要的高温，致使烧结矿强度下降，另外小颗粒燃料易于堵塞料层的空隙，使料层的透气性变坏，还可能被气流带走，浪费燃料5、混合料中水分在烧结过程中的作用？答、⑴有利于混合料的混匀造球，从而改善料层的透气性，提高烧结生产率⑵原料颗粒被水润湿后，表面变光滑，可以减少气体通过的阻力⑶使料层上部废气的热量很快被下层的冷湿料所吸收利用，热条件十分良好，有利于使燃烧带限制在较窄的区间，减少烧结过程中料层对气体的阻力六、计算题已知精矿配比 70％，石灰石配比 13％，因某种精矿粉多配 10 公斤，问石灰石增加多少才能保持 R2=1.75 不变？精矿粉 SiO2 为 5％，水份 5％，石灰石 CaO 为 50.6％，SiO2 为3.55％，水份 3％，其它成分不变解：配精矿粉＝10×（1－8％）＝9.2需增加生石灰＝9.2×5％×1.75／50.6×（1－3％）－3.55×（1－3％）×1.75＝1.87 公斤答：需增加石灰石 1.87 公斤。
烧结工理论试题一、 填空题1、烧结生产中常见的两种配料方法是（容积配料法）和（重量配料法）2、配料精确程度，会直接影响到烧结矿的（产量）和（质量）3、一次混合机内打水的目的是使物料充分（润湿） ，二次混合机内打水只作为适宜水份的（微量调节）和（补充）4、实际生产中，一次混合机的填充率为（8％－10％）5、正常操作要求进入风机的废气温度必须在（120－150℃）范围内二、 判断题1、烧结料层的透气性主要包括烧结点火前料层的原始透气性和点火烧结过程的料层透气性（√）2、烧结布料不平或拉勾与抽风机运行无关（×）3、混合料温度的高低对烧结料的料层透气性有很大影响（√）4、燃料用量在一定程度上影响垂直烧结速度，因此燃料用量大，垂直烧结速度越快（×）5、当料层透气性发生较大变化时，改变机速不能满足要求时，采用改变料层厚度的方法来控制烧结过程的进行（√）三、名词解释1、利用系数：烧结机每平方米烧结面积上每小时生产的成品烧结矿量叫做烧结利用系数2、作业率：每台烧结机实际作业时间与日历时间之比称为日历作业率3、废气温度：在烧结过程中，产生的气体的温度叫做废气温度4、热风烧结：将预先加热的空气抽入料层进行烧结的方法称为热风烧结。
5、自动蓄热：在烧结过程中，随着燃烧层向下移动，上部烧结矿层的热交换加强，参加燃烧的空气温度不断升高，所以燃烧层的最高温度沿着料层高度自上而下逐渐升高，这就是烧结过程的自动蓄热四、问答题1、烧结对布料有哪些要求？答：要求混合料的粒度，水份和化学成分能沿台车宽度均匀分布，沿烧结机的宽度和长度料层厚度要求一致，以保证料层透气性和矿的质量均匀2、点火的目的是什么？答：目的是为了是混合料内的燃料进行燃烧和使表层烧结料粘结成块，向料层内提供热量3、提高料层透气性的方法有哪些？答：⑴扩大混合机延长混合时间，筛出混合料中最细的部分，配加富矿粉等 ⑵选择低熔点液相和适宜的燃料用量 ⑶料层厚度适宜，增加风量 ⑷加强操作，混合料水分适宜，提高其成球率4、抽风负压逐渐下降，风量同时减小说明什么？如何处理？答：说明设备漏风增加，抽风机叶轮磨漏或抽风系统有堵塞现象针对检查出的问题做处理：更换叶轮，堵漏风或处理堵塞现象6、消除过湿层有哪些措施？答：⑴预热混合料，将混合料料温余热到露点以上，可显著的减小料层中水汽冷凝形成的过湿现象 ⑵提高烧结混合料的湿容量⑶ 低水分烧结五、问答题1、为什么要求采取厚料层烧结？厚料层对整个烧结过程热交换充分，加热制度得到改善，高温作用时间长，有利于各种物理、化学反应的进行，矿物结晶充分，烧结矿的组成和结构得到改善，由于自动蓄热作用得到充分的发挥，烧结料中的配碳量可以降低，节约能源。
2、燃料用量对烧结过程有什么影响？答：烧结料中燃料用量低，大布到烧结过程所需要的温度，产生不了足够的液相，因而烧结矿结构疏松强度差而烧结料中燃料比过高，则烧结温度过高，还原气氛强，烧结矿过熔，还原性能差，同时还会导致高温带的气流氧含量降低，燃烧速度减慢，高温带厚度增加另外燃料用量过低时，磁铁矿的结晶程度差，多孔洞，烧结矿的还原性好，但强度不好，因此要控制好适宜的燃料用量3、混合分制粒的效果对烧结有什么影响？答：烧结混合料造球的目的是再与改善料层的透气性，但是，混合料粒度过粗，物料热交换变慢，不能很好的熔化，热量就被带走，时的矿粒之间不能很好的形成液相相互粘结起来，以致造成烧结矿强度下降，同时粒度过大的矿粒在烧结布料时还容易产生严重偏析破坏料层透气性的均匀性，而混合料的粒度过细，则容易造成料层负压升高，迫使减慢机速，降低产量混合料的成分混不均匀，造成在烧结过程中料层液相形成不均和成矿过程不均，也就造成烧结矿强度不均，成分不均，影响烧结矿产量和质量。
