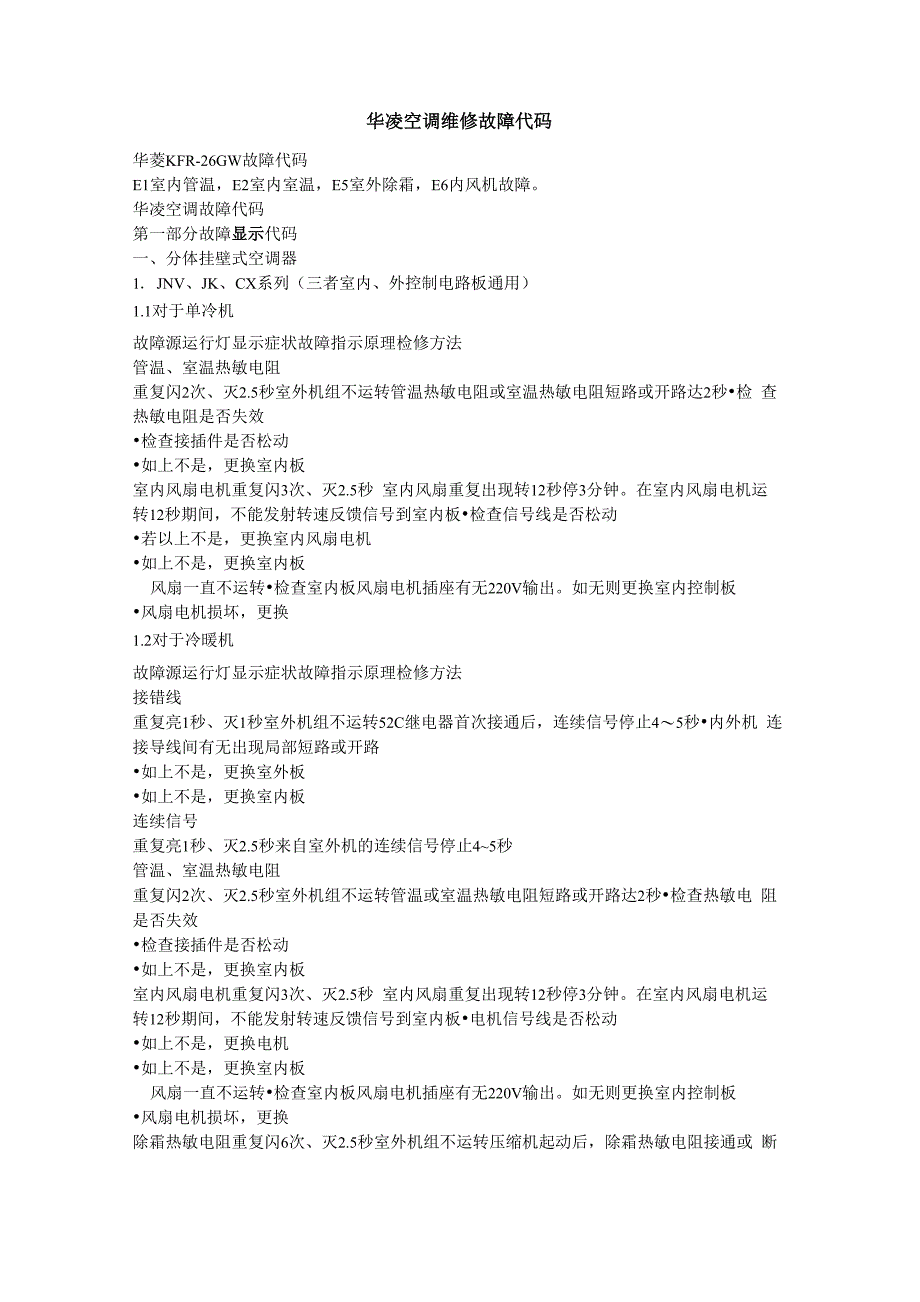

华凌空调维修故障代码华菱KFR-26GW故障代码E1室内管温，E2室内室温，E5室外除霜，E6内风机故障华凌空调故障代码第一部分故障显示代码一、分体挂壁式空调器1. JNV、JK、CX系列（三者室内、外控制电路板通用）1.1对于单冷机故障源运行灯显示症状故障指示原理检修方法管温、室温热敏电阻重复闪2次、灭2.5秒室外机组不运转管温热敏电阻或室温热敏电阻短路或开路达2秒•检 查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室内板室内风扇电机重复闪3次、灭2.5秒 室内风扇重复出现转12秒停3分钟在室内风扇电机运 转12秒期间，不能发射转速反馈信号到室内板•检查信号线是否松动•若以上不是，更换室内风扇电机•如上不是，更换室内板风扇一直不运转•检查室内板风扇电机插座有无220V输出如无则更换室内控制板•风扇电机损坏，更换1.2对于冷暖机故障源运行灯显示症状故障指示原理检修方法接错线重复亮1秒、灭1秒室外机组不运转52C继电器首次接通后，连续信号停止4〜5秒•内外机 连接导线间有无出现局部短路或开路•如上不是，更换室外板•如上不是，更换室内板连续信号重复亮1秒、灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻重复闪2次、灭2.5秒室外机组不运转管温或室温热敏电阻短路或开路达2秒•检查热敏电 阻是否失效•检查接插件是否松动•如上不是，更换室内板室内风扇电机重复闪3次、灭2.5秒 室内风扇重复出现转12秒停3分钟。
在室内风扇电机运 转12秒期间，不能发射转速反馈信号到室内板•电机信号线是否松动•如上不是，更换电机•如上不是，更换室内板风扇一直不运转•检查室内板风扇电机插座有无220V输出如无则更换室内控制板•风扇电机损坏，更换除霜热敏电阻重复闪6次、灭2.5秒室外机组不运转压缩机起动后，除霜热敏电阻接通或 断开•检查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室外板2. CXA、JNVA、JKA系列（三者室内控制电路板通用） 故障源故障显示症状故障指示原理检修方法运行灯绿色信号灯室温热敏电阻重复闪2次，灭2. 5秒点亮21、29、30°C灯点亮整机不运转室温热敏电阻短路或开路达2秒•检查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室内板管温热敏电阻22、29、30°C灯亮 管温热敏电阻短路或开路达2秒•检查热敏电阻是否失 效•检查接插件是否松动•如上不是，更换室内板室内风扇电机 重复闪3次，灭2. 5秒点亮24、29、30°C灯亮 室内风扇重复出现转12秒停3 分钟与JNV同•电机信号线是否松动•如上不是，更换电机•如上不是，更换室内板风扇一直不运转•检查室内板风扇电机插座有无220V输出。
如无则更换室内控制板 •风扇电机损坏，更换除霜热敏电阻重复闪6次、灭2. 5秒23、29、30°C灯亮整机不运转压缩机起动后，除霜 热敏电阻短路或断开•检查连接器•检查热敏电阻•如以上不是，换室内板3. DX、E 系歹U故障源运转灯显示症状故障指示原理检修方法室温热敏电阻重复闪2次，灭2.5秒整机不运转热敏电阻短路或开路达2秒•检查热敏电阻 是否失效•检查接插件是否松动•如上不是，更换室内板室内风扇电机重复闪3次，灭2.5秒（60DX没有此项检测）室内风扇重复出现转12秒停3分钟在室内风扇电机运转12秒期 间，不能发射转速反馈信号•检查电机信号线是否松动•若上不是，更换风扇电机•如上不是，更换室内板风扇一直不运转•检查室内板风扇电机插座有无220V输出如无则更换室内控制板•风扇电机损坏，更换室内管温热敏电阻重复闪4次，灭2. 5秒 整机不运转 运行中，管温热敏电阻短路和开路2 秒•检查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室内板4. V系列故障源运转灯显示症状故障指示原理检修方法室温热敏电阻重复闪2次，点亮5秒整机不运转热敏电阻短路或开路达2秒•检查热敏电阻 是否失效•检查接插件是否松动•如上不是，更换室内板室内风扇电机重复闪3次，点亮5秒 室内风扇重复出现转12秒停3分钟。
在室内风扇电机运 转12秒期间，不能发射转速反馈信号•检查电机信号线是否松动•若上不是，更换风扇电机•如上不是，更换室内板室内管温热敏电阻重复闪4次，点亮5秒 整机不运转 运行中，管温热敏电阻短路和开路2秒•检查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室内板5. 变频空调系列5.1室内机故障自检测功能故障源运行灯显示症状故障指示原理检修方法接错线亮1秒、灭1秒室'外机组不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒•检查内外机连接导线间有无局部导通或开路・检查室外板LED4灯（+12V指示）是否点亮，如不亮，检查模块、整流桥、电解电容等 直流变换电路•如上不是，更换室外板•如上不是，更换室内板连续信号重复亮1秒、灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻重复闪2次、灭2.5秒室外机组不运转管温热敏电阻或室温热敏电阻短路或开路达2秒•检查热敏电阻是否失效•检查接插件是否松动•如上不是，更换室内板室内风扇电机重复闪3次、灭2.5秒与JNV系列相同与JNV系列相同与JNV系列检测方法相同室外电源异常（过流）、IPM损坏重复闪5次、灭2.5秒永久关机一检查IPM•检查电解电容•检查室外电路板除霜热敏电阻重复闪6次、灭2.5秒室外机组不运转压缩机起动后，除霜热敏电阻接通或 断开•制冷剂不足•检查热敏电阻是否失效•检查除霜电路板室外机电源过高或过低保护、室外电路板重复闪7次、灭2.5秒室外机不能正常工作当交流电压＞250V或V160V时•检查电压是否在255〜150V之间•检查室外电路板5.2室外机故障自检功能故障源LED1显示症状故障指示原理检修方法过功率保护过电流保护* * 1次闪烁室外机停当制冷（热）时，功率大于1280W （1470W）,压缩机停机，当室外机电流超过8.5A，压缩机立刻停机，三分钟后重新启动•制冷剂过多或不足•检查室外机散热情况•检查室外风扇电机•如以上不是，换室外板高压保护2次闪烁室外机停，3分钟后起动室内管温超过大约50°C时，压缩机频率下降・ 除掉遮蔽障碍物•检查空气滤网•检查室内风扇电机•检查热敏电阻是否变值排气温度过热保护3次闪烁室外机停，3分钟后起动当排气温度超116C,压缩机停，三分 钟后再起动，低至100C以下时保护解除•制冷剂过多或不足•检查室外机散热情况•检查室外风扇电机•检查压缩机室外电路板过热保护4次闪烁室外机停，3分钟后起动当板温超65C，压缩机停机，三分 钟后重新起动•检查室外机散热情况•检查室外风扇电机•检查除霜电路板（检测电阻坏）除霜管温热敏电阻5次闪烁室外机停，3分钟后起动若热敏电阻短路/开路时，压缩机停止 运转•检查连接器•检查热敏电阻是否失效•检查除霜电路板过电压保护6次闪烁室外机停，3分钟后起动超250V,低于160V时，压缩机停•检查用户 家中供电电源，若不在160-250V范围内需改善室外控制系统7次闪烁室外机停机直流电压不能检测•检查电源电压•检查模块、电解电容•检查室外控制板室外电源系统8次闪烁室外机不运转压缩机停时，压缩机电流在1.5A以上，压缩机运行 时，电流1A以下，则压缩机停机•检查模块是否短路•检查整流桥是否短路•检查压缩机绕组电阻•如以上不是，换室外板IPM保护9次闪烁 室外机不运转当IPM保护时压缩机停，三分钟后重新起动•检查IPM 模块（包括散热情况）•检查电解电容IPM损坏保护10次闪烁 室外机不运转当IPM确认损坏•检查IPM模块管道冰堵预防11次闪烁室外机不运转当室内管温低于4C时，压缩机频率降低•除掉遮蔽 障碍物•检查空气滤网•检查室内风扇电机•检查热敏电阻是否变值6. T、Y系列故障源LED1显示症状故障指示原理检修方法管温热敏电阻或室温热敏电阻E1或E2整机不运转 机组运行中，室内管温热敏/室温热敏 电阻短路或开路2秒•检查热敏电阻是否失效•插座重接•检查室内电路板室内风扇电机E6室内风扇重复出现转12秒，停3分钟。
电机损坏、风扇不运转在室内风 扇电机运转12秒期间，不能发射转速反馈信号•插座重插•拔下插座CN211，测量CN121②③之间，确认信号大于等于15•检查室内电路板•检查室内风扇电机室外除霜热敏电阻E5整机不运转压缩机启动后，除霜热敏电阻接通或断开•检查热敏电 阻是否失效•插座重接•检查室内电路板二、分体柜式空调器1. 两匹轻触柜式空调1.1 KFR-51LW故障源故障显示症状故障指示原理检修方法室温热敏电阻18 °C灯亮29 C灯亮28 C灯亮 整机停机热敏电阻短路或开路达2秒•检查接插件是否松动•检查热敏电阻是否失效•如以上均无问题，贝惜换室内板管温热敏电阻18C灯亮27 C灯亮26C灯亮整机停机热敏电阻短路或开路达2秒•检查接插件是否松动•检查热敏电阻是否失效•如以上均无问题，贝惜换室内板室外机组18 C灯亮25 C灯亮24C灯亮 整机停机 压缩机连续运转3分钟后，测得管温热敏电阻＞室温热敏电阻一5C达六 分钟之久•检查压缩机是否一直运转？A运转：检查故障显示前是否制冷正常？若正常，检查热敏电阻是否失效，无问题则更换 电路板；若制冷不正常，则检查制冷系统和外风机B不运转：检查室内外机端子1、2脚间是否为+12V?•有12V：检查室外板至压缩机有无220V，有则检查电源电压、电源线径、压缩机电容等； 无220V则更换室外板。
•无12V：更换室内电路板1.2 KF-51LW故障源故障显示症状故障指示原理检修方法室温热敏电阻29C闪烁整机停机热敏电阻短路或开路达2秒•检查接插件是否松动 •检查热敏电阻是否失效•如以上均无问题，贝惜换室内板管温热敏电阻28C闪烁整机停机热敏电阻短路或开路达2秒•检查接插件是否松动•检查热敏电阻是否失效•如以上均无问题，贝惜换室内板室外机组27C闪烁整机停机压缩机连续运转3分钟后，测得管温热敏电阻〉室温热敏电阻 —5C达六分钟之久•检查压缩机是否一直运转：A运转：检查故障显示前是否制冷正常？若正常，检查热敏电阻是否失效，无问题则更换 电路板；若制冷不正常，则检查制冷系统和外风机B不运转：检查室内端子台1、2间是否为+12V?如为12V,则室外继电器、电源电压、压缩 机接线、压缩机绕组电阻、运行电容等；若不是12V，则更换室内电路板室内机结霜保护24°C闪烁整机停机与KFR-51LW同与KFR-51LW同2. 两匹遥控柜式空调系列故障源故障显示症状故障指示原理检修方法室温热敏电阻30C灯闪烁 整机停机热敏电阻短路或开路达2秒•检查接插件是否松动•检查热敏电阻是否失效•如以上均无问题，贝惜换室内板管温热敏电阻29C灯闪烁整机停机热敏电阻短路或开路达2秒•检查接插件是否松动•检查热敏电阻是否失效•如以上均无问题，贝惜换室内板室外机组28C灯闪烁 整机停机压缩机连续运转3分钟后，测得管温热敏电阻〉室温热敏电 阻一5C达六分钟之久•检查压缩机是否一直运转？A运转：检查故障显示前是否制冷正常？若正常，检查热敏电阻是否失效，无问题则更换 电路板；若制冷不正常，则检查制冷系统和外。
