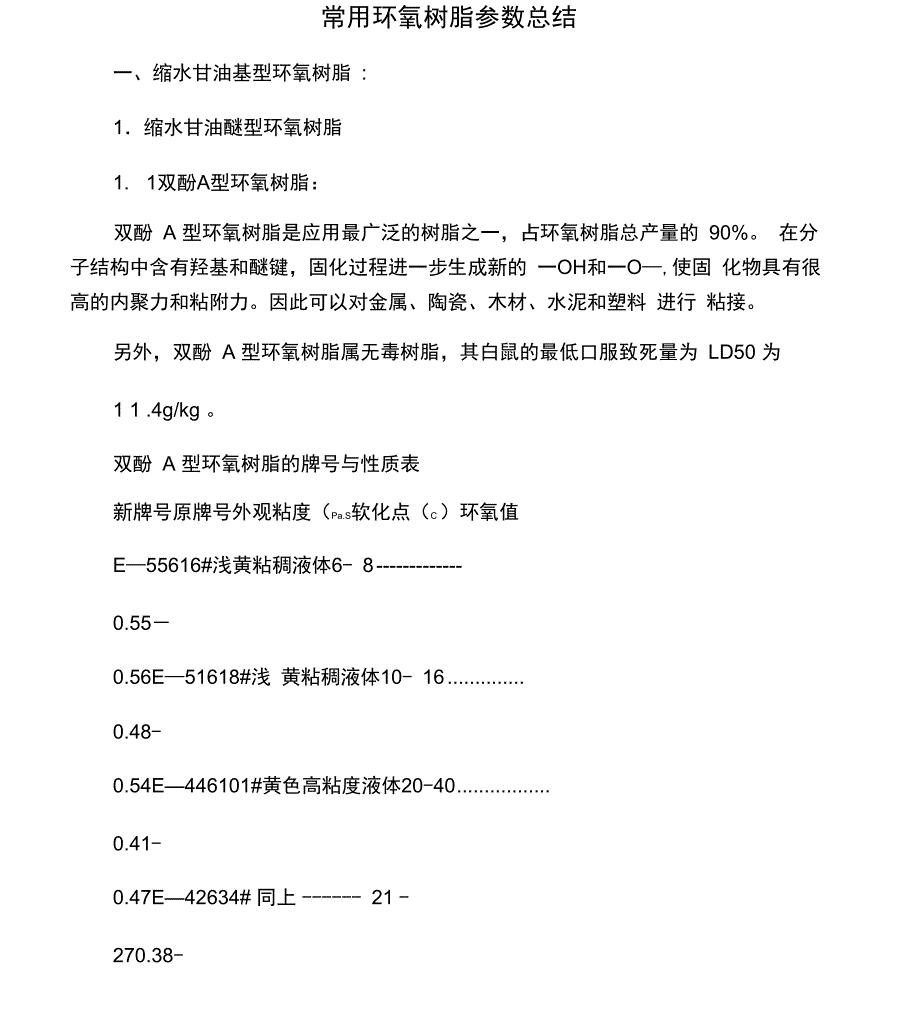

常用环氧树脂参数总结一、缩水甘油基型环氧树脂 :1．缩水甘油醚型环氧树脂1. 1双酚A型环氧树脂：双酚 A 型环氧树脂是应用最广泛的树脂之一，占环氧树脂总产量的 90% 在分子结构中含有羟基和醚键，固化过程进一步生成新的 一OH和一O—,使固 化物具有很高的内聚力和粘附力因此可以对金属、陶瓷、木材、水泥和塑料 进行 粘接另外，双酚 A 型环氧树脂属无毒树脂，其白鼠的最低口服致死量为 LD50 为1 1 .4g/kg 双酚 A 型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.S软化点（C ）环氧值E—55616#浅黄粘稠液体6- 8 0.55－0.56E—51618#浅 黄粘稠液体10- 16 0.48-0.54E—446101#黄色高粘度液体20-40 0.41-0.47E—42634# 同上 21 -270.38-0.45E—35637#同上 20 -350.30-0.40E—31638#浅黄粘稠液体 40 —550.23－0.38E—20601#黄色透明固体 64 —760.18—0.22E—14603# 同上 78 —850.10—0.18E—12604# 同上 85 —950.10—0.18E—06607# 同上 110 —1350.04—0.07E—03609# 同上 135 —1550.02—0.04E—01665#液体 30 — 40 0.01—0.031 . 2 双酚 S 型环氧树脂双酚 S 型环氧树脂是由双酚 S 和过量环氧氯丙烷在碱性条件下缩聚得到的 耐高 温环氧树脂。
双酚 S 为浅黄色固体，由东北石化研究所研制，全名为 “，4 ‘三羟基二苯 双 缩水甘油醚环氧树脂”胺类、酸酐、咪唑均能固化双酚 S 其固化物具有热变形温度高、热稳定性能好的特点这是因为分子中极性强的砜基 一SO2-取代双酚 A 中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开 环活 性1. 3 双酚 F 型环氧树脂双酚 F 型环氧树脂是由双酚 F 和过量环氧氯丙烷（1: 10）,在四甲基氯化 铵和 NaOH 条件下，经醚化和闭环反应，缩聚而成的双酚 F 型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及 地下 油井的灌封材料1 . 4 环氧化线型酚醛树脂环氧酚醛是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成，兼 有酚 醛和双酚 A 型环氧树脂的优点按线型酚醛树脂分子量和发羟基含量不 同，可以合 成不同分子量和官能度的环氧酚醛，如甲酚线型酚醛树脂环氧酚醛高粘度半固体，平均官能度为2.5－6.0,软化点v 2&,环氧值0.53－0.57,在上海树脂厂和无锡树脂厂生产为改善工艺,添加低粘度的稀释 剂,或 与双酚 A 混合使用胺类、酸酐类和咪唑均能固化环氧酚醛在 150C 以下固化环氧酚醛和双酚A 型环氧树脂的热变形温度相近。
例如：固化剂固化条件用量％热变形温度（C）环氧酚醛双酚A4, 4 —二氨基二苯甲 烷 93C, 2h204C ,25h 间苯二胺同上三乙烯四胺 166C ,4h4, 4 一二氨基二苯 砜 177C ,18h 六次甲苯四胺同上 6 内次甲苯四氢苯二甲酸酐 97C ,2h232C ,15h8 甲苯 内次甲苯四氢苯二甲酸酐+DMP—3093C ,2h260C ,24h8 邻苯二甲酸酐 177C ,18h 三氟化硼—甲乙胺 93C ,2h177C ,18h 乙基-4 甲基咪唑 80C ,2h204C ,24h22601. 5 其他缩水甘油醚型环氧树脂A. 1, 1, 2, 2—四（对羟基苯基）乙烷四缩水甘油醚环氧树脂：（四酚基乙烷四缩水甘油醚环氧树脂）呈白色固体，熔点80C，平均官能度3.2－3.5,环氧值为0.45－0.50其粘接性能：试验条件3剪切（kg/cm2）定温 296—65C 259260 C /8H90260 C /200H95260C /400H77B. 间苯二酚双缩水甘油醚型环氧树脂（680#） 此缩水甘油醚环氧树脂的粘度低为0.4Pa.s（25C ）,环氧值为0.78~0.85,由 xx 新华树脂生产。
C. 均苯三酚三缩水甘油醚环氧树脂此缩水甘油醚环氧树脂是一类高活性的粘稠液体环氧树脂,环氧值为0.87,由均苯三酚和过量环氧氯丙烷合成由于苯环的吸电子效应，提高环氧基的反应活性，尤以均苯三酚三缩水甘 油醚 反应活性最高，例如 1， 4—环乙烷二甲胺固化，反应速度比双酚 A 型环氧 树脂高 10 倍D. F—76#环氧树脂(双间苯二酚缩甲醛四缩水甘油醚)其粘度为2000〜2700CP(25 C),环氧值0.75－0.772. 氨基环氧树脂(芳香胺缩水甘油基型环氧树脂)2. 1 对氨基苯酚三缩水甘油基环氧树脂这是由对羟基苯胺和环氧氯丙烷缩聚得到的浅棕色液体，环氧值为0.87, 25C 粘度为1.5－5.0 Pa.s 其反应活性是双酚 A 型环氧树脂的 10 倍，可用酸酐、双氰双胺和 咪 唑固化，中科院化学所生产2. 2 氨基四官能环氧树脂( AG—80#)又称 4， 4‘—二氨基二苯醚四缩水甘油基环氧树脂或称 4， 4‘—二氨基二 苯 基甲烷四缩水甘油基环氧树脂由 4， 4'—二氨基二苯甲烷、 4， 4‘—二氨基 二苯 醚、 4， 4'—二氨基二苯砜在催化剂和碱作用下与环氧氯丙烷加成缩聚而成。
该树脂为浅黄色液体，环氧值为0.75－0.80，由上海合成树脂所生产其平均官能度为 3－3.5，二氨基二苯甲烷、咪唑衍生物、酸酐均能固化氨基四官能环氧树脂 固化 后树脂的交联密度高，在高温 150 C 老化 3 万小时，其胶接强度没有变化2. 3 AFG-90#环氧树脂在常温下为棕色液体，粘度小，25C时为1.6-2.3Pa.s 环氧值为0.850.95.3. 缩水甘油酯型环氧树脂（从有机酸制备）3.1 711#环氧树脂（脂环族）: 又称四氢化邻苯二甲酸双缩水甘油酯环氧树脂是914#双组分室温快固胶的 主体环氧之一 ,且和双酚 A 相溶性好711#呈浅黄色液体，粘度低为0.45~0.6Pa.s（25C），环氧值为0.63－0.67，耐超低温性能良好，天津合成材料所生产3. 2 TDL85#环氧树脂（ 1 ， 2，环氧环己烷 4， 5 二甲酸二缩水甘油酯）脂环族缩水甘油酯环氧树 脂的粘度低，适宜灌注，包封及活性高，在电气工业广泛使用天津合成材料 所 生产3. 3 731#环氧树脂又称邻苯二甲酸二缩水甘油酯，呈浅黄色液体，粘度为0.8 Pa.s/25C,环氧值为0.600.65, xx 合成材料所生产。
3． 4 732#环氧树脂又称间苯二甲酸二缩水甘油酯，呈白色结晶，熔点为 60~63C，环氧值为0.60－0.63, xx 合成材料所生产3．5 均苯三甲酸三缩水甘油酯：呈白色固体状，熔点为78-80C，环氧值为0.78,大连化学物理所生产3. 6 672# (FA—68)环氧树脂又称对苯二甲酸二缩水甘油酯，由上海有机所生 产3. 7 CY—183#环氧树脂 又称六氢化邻苯二甲酸二缩水甘油酯，由中科院化学所 生产3. 8 内次甲苯四氢化邻苯二甲酸二缩水甘油酯，呈棕黄色液体，粘度为1.16 Pa.s/25C，环氧值为0.57，晨光化工二院生产3. 9对羟基苯甲酸缩水甘油酯 呈棕红色液体，粘度为1.5－5.0 Pa.s/25C，环氧值为0.87，由中科院化学所生产二、环氧化烯烃1•环氧化聚丁二烯(D- 17#环氧树脂)由液体聚丁二烯经醋酸氧化制得的一种浅黄色粘稠液体在分子结构中， 既有 环氧基，也有双键、羟基和酯基侧链D—17#的粘度为0.8-2 Pa.s 易溶于苯、甲苯和丙酮中，易于酸酐固化反应，也能与胺类固 化， 由于树脂分子具有较长的碳链，因此树脂可以用来改善双酚 A 的脆性，具有十分优异的韧性。
D—17#对于橡胶制品与玻璃钢的胶接优于通常的环氧树脂胶固化条件为：100C, 2h;150 C ,4h;180C ,4h2. 脂环族环氧树脂：2. 1 脂环族环氧的概念：从含有不饱和双键结构的脂环族经双键氧化或与次氯酸加成环氧化制得 具有 如下结构的烯烃可转化为环氧基A. 不饱和双键在分子链末端B. 不饱和双键在分子链主段中C. 不饱和双键在脂环族化物的骨架上2. 2 脂环族环氧的特性脂环族环氧的粘度很低，可作为高粘度环氧树脂的活性稀释剂；其固化物 热稳 定性良好，耐化学试剂和耐大气老化性好脂环族环氧对胺类固化剂反应性很低，咪唑及三级胺几乎不固化它例 如：芳香胺固化双（ 2，3 一环氧基环戊基）醚即 6300#， 6400#和烯双环氧 6269#；间苯二胺固化 1，3 一双（环氧化乙烯基）环戊烷；酸酐（六氢苯酐） 固化 3，4一环氧基 6 一甲基环己烷甲酸 3，4 一环氧基 6 一甲基环己烷甲酯 （6201#）2．3 脂环族环氧的制备A. 过醋酸氧化法，这是烯烃环氧化的最主要方法B. 氯化乙酰法：以二苯醚为骨架的 4， 4‘—双（环氧化异丙基）二苯醚，环氧基在侧链上， 用 1%对甲苯磺酸固化。
C. 次氯酸 xx2.4 脂环族环氧的种类A. W— 95#环氧树脂［双（2，3 一环氧基环戊基）醚］环氧值为0.95，粘度为0.03－0.05 Pa.s/25C此环氧树脂溶于乙醇、异丙醇、丙酮和苯等，可用酸酐和胺类 固化，是一种耐高温胶，具有优良的柔韧性、热老化性和耐化学介质性固化条件：85C, 6h;160C ,6h.B. 6221#环氧树脂和 6201#环氧树脂又称 3， 4—环氧化环己烷甲酸 3‘， 4'—环氧化环己烷甲酯或 3， 4—环氧 化 6—甲基环己烷甲酸 3‘， 4'—环氧 6—甲基环己烷甲酯6221#和 6201#是以丁二烯为原料制备的低粘度液体环氧，对于芳香胺和咪 唑 的活性很低通常采用酸酐类固化，但由于 H—71 环氧树脂分子结构中没有 羟基，用六氢苯二甲酸酐固化是需加 1－ 2%乙二醇或其他含羟基物质，使酸酐 开 环，可使凝胶化时间缩短一倍左右C． 6206#和 6269#6206#又称乙烯基环乙烯双环氧，呈浅黄色液体，环氧值为1.36269#称萜烯双环氧，呈无色透明液体，环氧值为0.9－1.0D. R—122 或 6207# （二氧化双环戊二烯） 双环戊二烯双氧化呈白色固体，环氧值为 1.22。
三、特种环氧树脂1 .海因树脂（ Hydantoin 环氧树脂 Resins ）1970 年瑞士 CibaGeigy 对海因（乙丙酰脲）氮杂环进行研制，用 HCN NH3、CO2 及醛或酮合成海因环目前主要的工业产品是低粘度（1.5 －2.5Pa.s/25C ）的5, 5 —二甲基海因环氧树脂，商业名称为XB2793，由江苏 丹阳县河阳化工厂生产海因环氧树脂具有优异特点：① 粘度低，工艺性能好—般均为1.5－2.5 Pa.s 比双酚 A 的最低粘度 13—15 Pa.s 低得多② 热稳定性能良好，耐高温，在 180C 上使用 5000 小时以上，在 130C 使 用 寿命为 40 年③ 耐高电压和抗漏电性良好，适合于电气工业④ 海因环氧树脂的极性很强，对碳纤维、玻璃纤维等具有。
