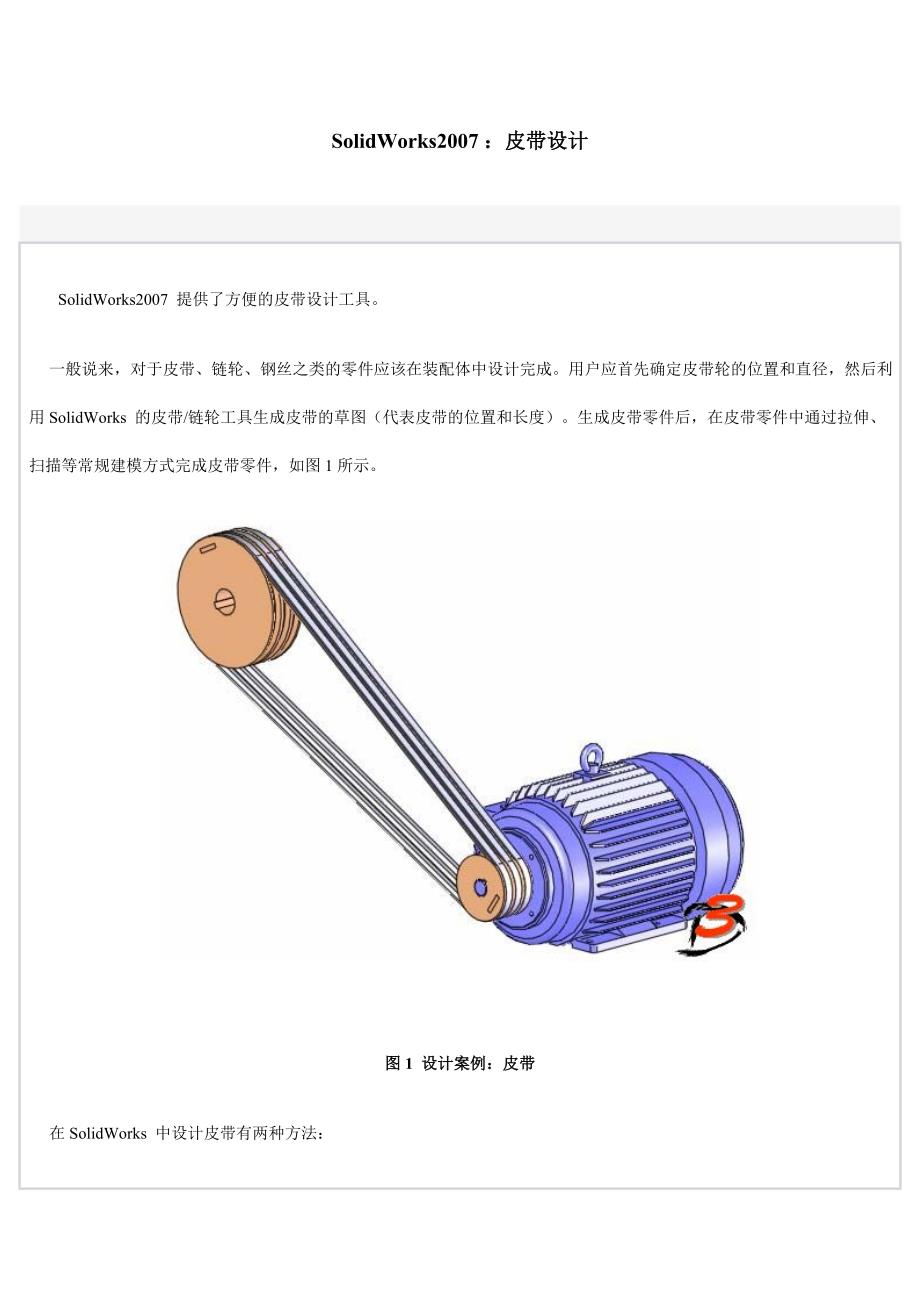

SolidWorks2007 ：皮带设计SolidWorks2007 提供了方便的皮带设计工具 一般说来，对于皮带、链轮、钢丝之类的零件应该在装配体中设计完成用户应首先确定皮带轮的位置和直径，然后利用SolidWorks 的皮带/链轮工具生成皮带的草图（代表皮带的位置和长度）生成皮带零件后，在皮带零件中通过拉伸、扫描等常规建模方式完成皮带零件，如图1所示图1 设计案例：皮带 在SolidWorks 中设计皮带有两种方法： 1、根据皮带轮的位置确定皮带的长度：系统根据用户指定的皮带轮的位置和直径， 确定皮带的草图 2、根据皮带的长度确定皮带轮的位置：用户可以指定一定长度的皮带，从而使系统 根据皮带的长度修改皮带轮的位置 <1> 打开装配体 打开装配体文件，如图2所示，装配体中已经插入了所需的零部件，针对两个皮带轮建立了配合关系，确定了皮带轮的位置图2 “皮带传动”装配体 <2> 皮带/链轮 选择下拉菜单的【插入】|【装配体特征】|【皮带/链】命令，或单击“装配体”工具栏中的【皮带/链】按钮，如图3所示 图3 皮带/链工具 <3> 皮带构件 激活【皮带构件】列表，选择用于定义皮带直径和位置的圆柱面或圆形边线。
如图4所示，这里选择两个皮带轮对应的圆柱面图4 定义皮带构件 <4> 皮带位置基准面 系统可以自动生成皮带位置的默认基准面，是用户选择的圆柱面的中间平面，如图5所示这个平面也是生成的皮带草图的草图平面，这里可以不指定基准面图5 皮带位置基准面 <5> 皮带属性 在【属性】选项组中定义皮带的属性，这里选中【生成皮带零件】复选框 <6> 完成 单击【确定】按钮完成如果用户选中了【生成皮带零件】复选框，系统将提示用户给定皮带零件的名称，这里给定零件名称为“皮带1”皮带特征、皮带零件以及皮带配合显示在FeatureManager 设计树中 · 皮带配合：显示在“配合”文件夹中，皮带配合可以驱动两个皮带轮按照合理的方式转动 · 皮带特征：皮带特征是装配体特征如图6-95 所示，皮带特征中显示了皮带的长度 · 皮带零件：生成的皮带零件显示在“皮带”特征分支之下，零件中只包含一个从皮带草图中派生的草图 <7> 皮带配合 建立皮带配合后，皮带轮之间就会按照皮带传动的方式转动，如图6所示，旋转其中一个带轮，另一个带轮也按照传动方式转动。
图6 皮带传动 <8> 打开零件 打开“皮带1”零件，零件中目前只包含一个草图，该草图派生自皮带草图 <9> 完成零件 读者可以使用扫描的方式完成三角带的建立，如图7所示图7 完成零件 <10> 完成装配 读者可以使用一个特征驱动的阵列完成3 条皮带，如图8所示图8 完成装配 <11> 保存装配体 保存装配体文件，并关闭所有文件窗口。
