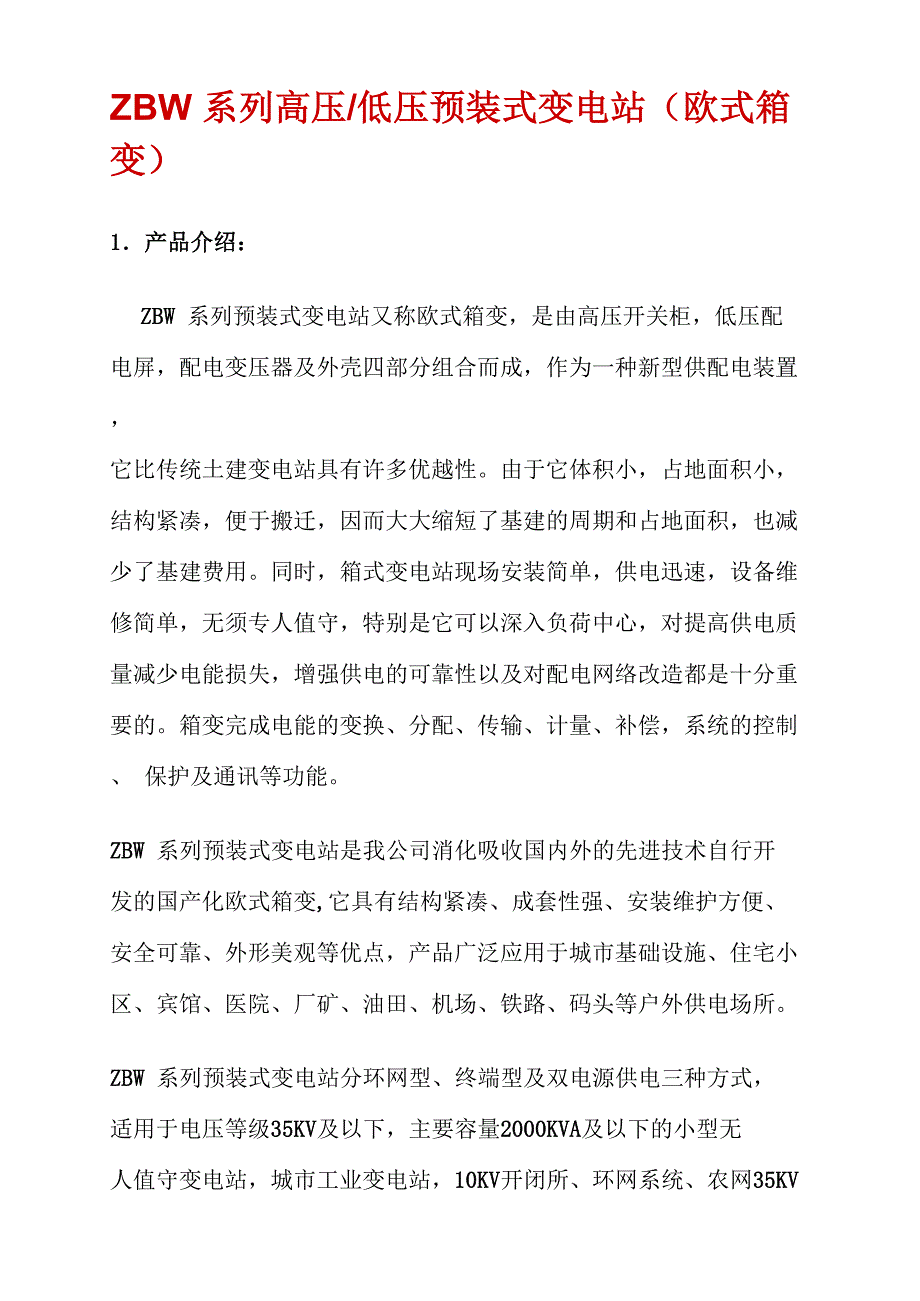

ZBW 系列高压/低压预装式变电站（欧式箱 变）1．产品介绍：ZBW 系列预装式变电站又称欧式箱变，是由高压开关柜，低压配 电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置， 它比传统土建变电站具有许多优越性由于它体积小，占地面积小， 结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减 少了基建费用同时，箱式变电站现场安装简单，供电迅速，设备维 修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质 量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重 要的箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、 保护及通讯等功能ZBW 系列预装式变电站是我公司消化吸收国内外的先进技术自行开 发的国产化欧式箱变,它具有结构紧凑、成套性强、安装维护方便、 安全可靠、外形美观等优点，产品广泛应用于城市基础设施、住宅小 区、宾馆、医院、厂矿、油田、机场、铁路、码头等户外供电场所ZBW 系列预装式变电站分环网型、终端型及双电源供电三种方式， 适用于电压等级35KV及以下，主要容量2000KVA及以下的小型无 人值守变电站，城市工业变电站，10KV开闭所、环网系统、农网35KV 变电站等场合。
2．技术标准：本产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标 准3．使用环境及条件:海拔 <1000m风速 <34m/s （不大于700Pa）环境温度：最高气温+40 °C，最低气温-35°C；相对湿度：日平均值不大于 95%，月平均值不大于 95%防震： 水平加速度不大于0.4m/s2,垂直加速度0.15m/s2安装地点倾斜度：不大于 3°安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 超出上述条件的规定时，可与公司协商4．产品结构及特点:A、 变电站结构呈“目”字形或“品”字形布置；B、 产品売体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；C、 变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；D、 箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；E、 变电站各室用铁板隔开形成独立的小室，各室均设有照明设施变压器室顶部装有自动排风装置，来调节变压器室温度；F、 箱变箱体颜色灵活，可与周围环境协调5．性能指标：ZBW 系列预装式变电站（欧式箱变）主要技术参数：项目■内 容单位参数高压单元额定电压KV12额定频率HZ50主母线额定电流A630lmin工频耐压相对地和相间/隔离 断口KV42/48雷电冲击耐压相对地和相间/隔离 断口KV75/85额定短时耐受电流KA/S25/2额定峰值耐受电流KA63额定短时关合电流KA50额定转移电流A1500熔断器开断电流KA315低压单元额定电压V400主回路额定电流A额定极限短路分断能力KA80额定短时耐受电流KA/S50(65)支路电流、补偿容量变压器单元额定容量KVA100-2000阻抗电压%4.0,4.5分接范围%±2X2.5, ±5联结阻别Yyn0 Dynll箱体外壳防护等级IP33声级水平dB50。
