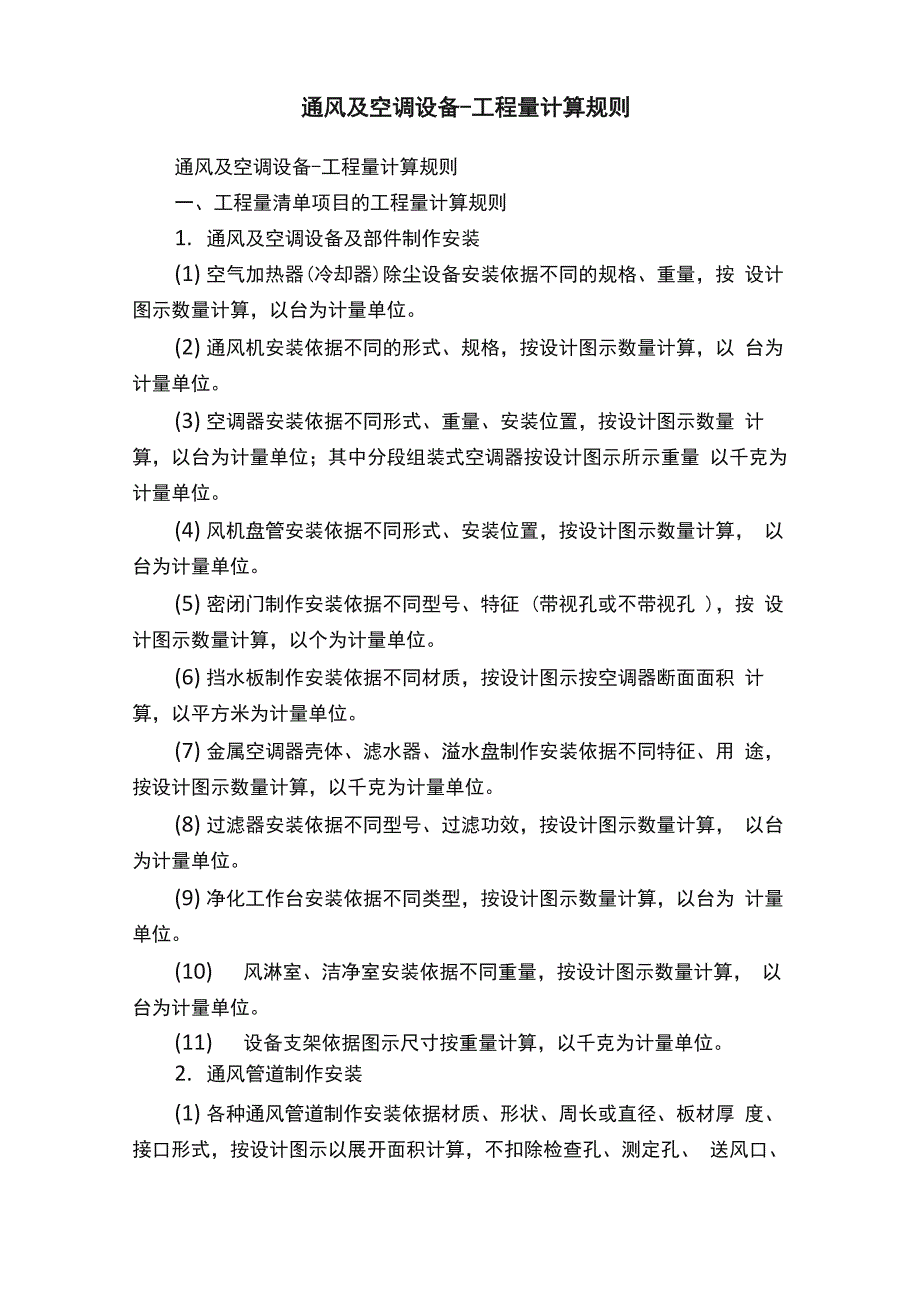

通风及空调设备-工程量计算规则通风及空调设备-工程量计算规则一、工程量清单项目的工程量计算规则1. 通风及空调设备及部件制作安装(1) 空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按 设计图示数量计算，以台为计量单位2) 通风机安装依据不同的形式、规格，按设计图示数量计算，以 台为计量单位3) 空调器安装依据不同形式、重量、安装位置，按设计图示数量 计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量 以千克为计量单位4) 风机盘管安装依据不同形式、安装位置，按设计图示数量计算， 以台为计量单位5) 密闭门制作安装依据不同型号、特征 (带视孔或不带视孔 )，按 设计图示数量计算，以个为计量单位6) 挡水板制作安装依据不同材质，按设计图示按空调器断面面积 计算，以平方米为计量单位7) 金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用 途，按设计图示数量计算，以千克为计量单位8) 过滤器安装依据不同型号、过滤功效，按设计图示数量计算， 以台为计量单位9) 净化工作台安装依据不同类型，按设计图示数量计算，以台为 计量单位10) 风淋室、洁净室安装依据不同重量，按设计图示数量计算， 以台为计量单位。
11) 设备支架依据图示尺寸按重量计算，以千克为计量单位2. 通风管道制作安装(1) 各种通风管道制作安装依据材质、形状、周长或直径、板材厚 度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、 送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为 准(主管与支管以其中心线交点划分)包括弯头、三通、变径管、天圆 地方等管件的长度风管展开面积不包括风管、管口重叠部分面积 直径和周长按图注尺寸为准展开整个通风系统设计采用渐缩管均匀 送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米 为计量单位2) 柔性软风管安装依据材质、规格和有无保温套管按设计图示中 心线长度计算包括弯头、三通、变径管、天圆地方等管件的长度 但不包括部件的长度，以米为计量单位3) 风管导流叶片制作安装按图示叶片的面积计算，以米为计量单 位4) 风管检查孔制作安装按设计图示尺寸计算重量，以千克为计量 单位5) 温度、风量测定孔制作安装依据其型号，按设计图示数量计算， 以个为计量单位3. 通风管道部件制作安装(1) 各种调节阀制作安装应依据材质、类型、规格、周长、重量按 设计图示数量计算，以个为计量单位。
2) 各种风口、散流器制作安装应依据材质、类型、规格、形式、 重量，按设计图示数量计算，以个为计量单位3) 各种风帽制作安装应依据材质、类型、规格、形式、重量，按 设计图示数量计算，以个为计量单位4) 各种通风罩类制作安装应依据材质、类型，按设计图示数量计 算，以千克为计量单位5) 柔性接口及伸缩节制作安装应依据材质、规格、有无法兰，按 设计图示数量计算，以平方米为计量单位6) 消声器制作安装应依据类型，按设计图示数量计算，以千克为 计量单位7) 静压箱制作安装应依据材质、规格、形式，按展开面积计算， 以平方米为计量单位4. 通风工程检测、调试 通风工程检测、调试应依据其系统大小，按由通风设备、管道及 部件等组成的通风系统计算，以系统为计量单位二、工程量清单相关项目的工程量的计算规则1. 设备支架依据图示尺寸按重量计算，以千克为计量单位2. 软管（帆布接口）制作安装按图示尺寸以平方米为计量单位3. 过滤器框架制作按图示尺寸计算重量，以千克为计量单位4. 不锈钢板风管圆形法兰制作按设计图示尺寸计算重量，以千克 为计量单位5. 不锈钢板风管吊托支架制作按设计图示尺寸计算重量，以千克 为计量单位。
6. 铝板风管圆形、矩形法兰制作按设计图示尺寸计算重量，以千 克为计量单位三、根据清单报价时需重新计算工程量的计算规则1. 分段组装式空调器安装按设计图示重量计算，以千克为计量单 位2. 各种调节阀的制作，凡以重量为计量单位的基价子目，其工程 量应按其成品重量以千克为单位计算若调节阀为成品时，制作不再 计算3. 各种风口、散流器的制作，按其成品重量以千克为计量单位 若风口、分布器、散流器、百叶窗为成品时，制作不再计算风管插 板风口制作已包括安装内容钢百叶窗及活动金属百叶风口的制作以 平方米为计量单位4. 各种风帽的制作安装其中风帽制作以千克为计量单位若风帽 为成品时，制作不再计算风帽筝绳制作安装按图示规格长度以千克 为计量单位风帽泛水制作安装按图示展开面积以平方米为计量单位通风管道工程量计算规则1、通风工程量计算，不分材质均以施工图示风管中心线长度为准， 按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量① 、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加② 风管长度计算，一律以施工图所示中心线长度为准，包括弯头、 三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中 心线交接点为分界点风管长度不包括部件所占长度，其部件长度值 见下表：序号部件名称部件长度1 蝶阀 1502 止回阀 3003 密闭式对开多叶调节阀 2104 圆形风管防火阀 D+2405 矩形风管防火阀 B+240注：D为风管外径，B为方风管外边高③ 、通风工程风管制作与安装定额包括：弯头、三通、变径管、 天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装 未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计 算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表 中风管制作与安装定额不包括：过跨风管的落地支架制作安装落 地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备 支架子目④ 、净化通风管道及部件制作与安装，工程量计算方法与一般通 风管道相同，用相应定额但是零部件安装要计算净化费，按相应部 件子目安装基价的35%作为净化费，其中人工费占40%对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费 用⑤ 、通风工程塑料风管、管件制作需要热煨，其木制胎具时，按 一等枋材计价摊销当风管工程量在 30 平方米以上时，摊销 0.06M3/10M2 ； 30 平方米以下的按 0.09 M3/10M2。
⑥ 、当风管、管件、部件、非标准设备发生场夕卜运输时，在场外 生产的施工组织设计方案必须经过审批，其运输费按下方法计算： 运费二车次数X车核定吨位X吨千米单价X里程 车次数二加工件总质量/车次核定吨位X装载系数 装载系数：非标准设备及通风部件为0.7;通风管及关件为0.5不足一车按一车计算⑦ 、通风管制作安装，按材质、风管形状、直径大小和钣料厚度 而不论制作方法（咬口、焊接口），分别套用定额⑧ 、薄钢钣风管中的钣材，实际要求不同时要换算，人工、机械 不变⑨ 、风管制作安装定额中发兰垫料是按各种材料品种综合考虑的， 不得换算⑩ 、整个通风系统设计采用渐缩管均匀送风者，圆形管按断面平 均直径，矩形管按断面平均周长套用相应规定子目，其人工乘以系数 2.5空气幕送风管制作安装，按矩形风管断面平均周长套用相应风管 规定子目，其人工成以系数3.0 ，期于不变。
