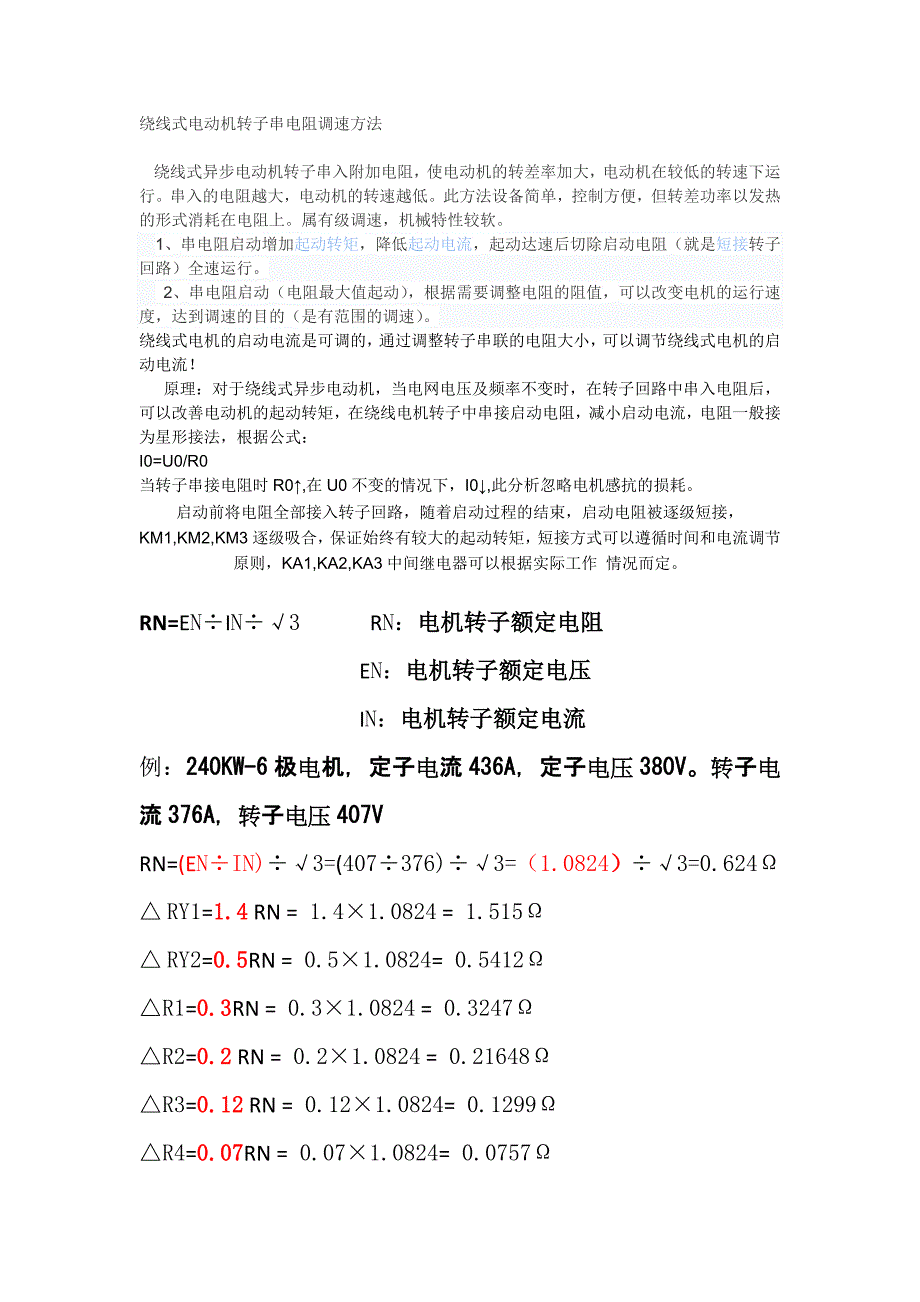

绕线式电动机转子串电阻调速方法

绕线式电动机转子串电阻调速方法     绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行串入的电阻越大，电动机的转速越低此方法设备简单，控制方便，但转差功率以发热的形式消耗在电阻上属有级调速，机械特性较软1、串电阻启动增加起动转矩，降低起动电流，起动达速后切除启动电阻（就是短接转子回路）全速运行 2、串电阻启动（电阻最大值起动），根据需要调整电阻的阻值，可以改变电机的运行速度，达到调速的目的（是有范围的调速）绕线式电机的启动电流是可调的，通过调整转子串联的电阻大小，可以调节绕线式电机的启动电流！原理：对于绕线式异步电动机，当电网电压及频率不变时，在转子回路中串入电阻后，可以改善电动机的起动转矩，在绕线电机转子中串接启动电阻，减小启动电流，电阻一般接为星形接法，根据公式： I0=U0/R0当转子串接电阻时R0↑,在U0不变的情况下，I0↓,此分析忽略电机感抗的损耗 启动前将电阻全部接入转子回路，随着启动过程的结束，启动电阻被逐级短接，KM1,KM2,KM3逐级吸合，保证始终有较大的起动转矩，短接方式可以遵循时间和电流调节原则，KA1,KA2,KA3中间继电器可以根据实际工作 情况而定。

RN=EN÷IN÷√3 RN：电机转子额定电阻 EN：电机转子额定电压 IN：电机转子额定电流例：240KW-6极电机，定子电流436A，定子电压380V转子电流376A，转子电压407VRN=(EN÷IN)÷√3=(407÷376)÷√3=（1.0824）÷√3=0.624Ω△ RY1=1.4 RN = 1.4×1.0824 = 1.515Ω△ RY2=0.5RN = 0.5×1.0824= 0.5412Ω△R1=0.3RN = 0.3×1.0824 = 0.3247Ω△R2=0.2 RN = 0.2×1.0824 = 0.21648Ω△R3=0.12 RN = 0.12×1.0824= 0.1299Ω△R4=0.07RN = 0.07×1.0824= 0.0757Ω△R5=0.04 RN = 0.04×1.0824 = 0.04329Ω△R6=0.02RN = 0.02×1.0824 = 0.021648Ω上为8级加速,总电阻值为（电压/电流√3）0.624Ω另注：输出的转矩一定时，转子串电阻越大（在一定范围内），速度越慢。

没有具体的计算参数.。
