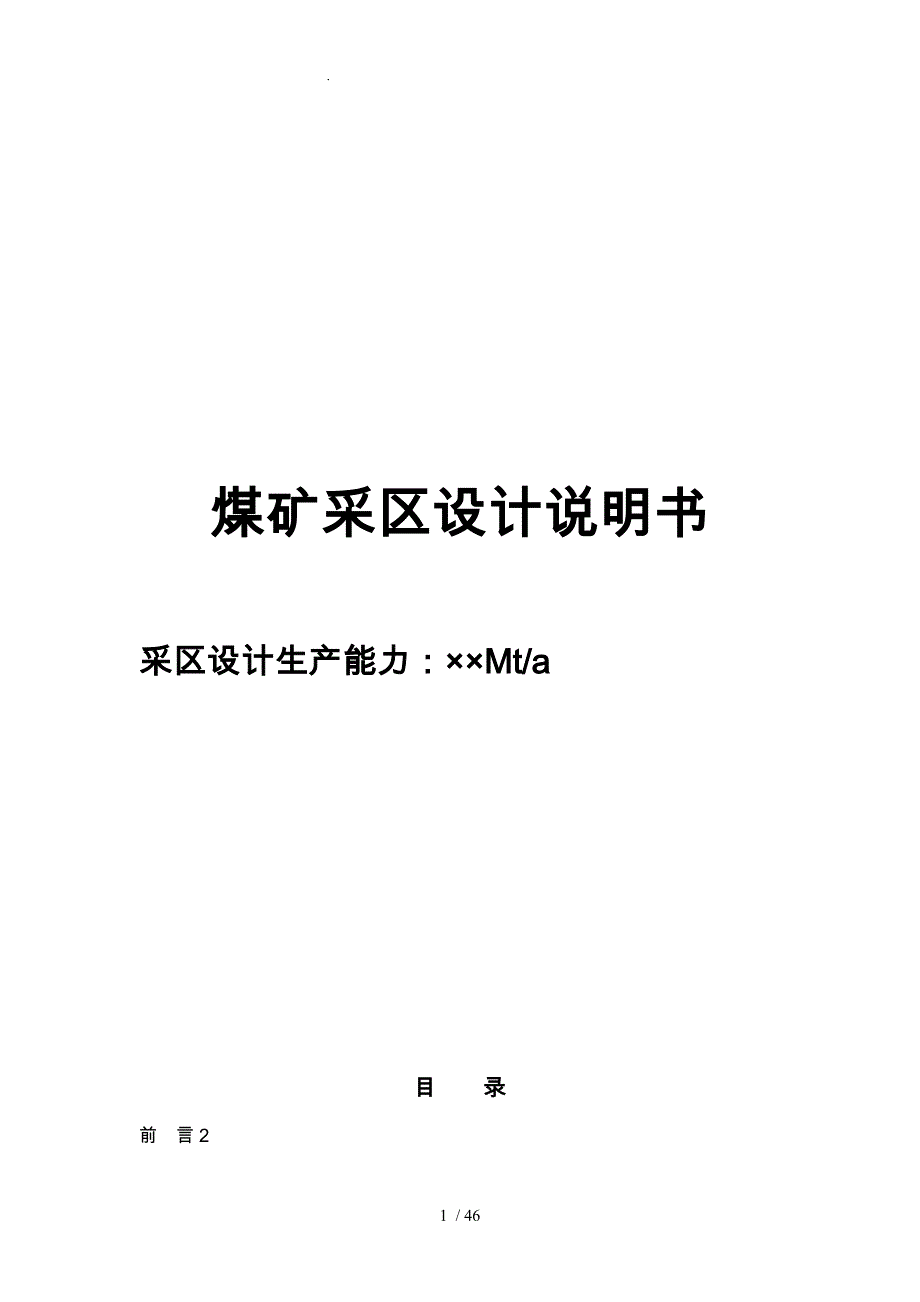

.煤矿采区设计说明书采区设计生产能力：××Mt/a目 录前 言2第一章 采区概况与地质特征 3第一节 采区概况 3第二节 煤层赋存情况与顶底板特征 3第三节 采区储量分析 4第五节 水文地质 5第六节 其它地质因素 7第二章 采区方案设计 7第一节 方案设计 7第二节 方案比较 7第三章 采区巷道布置 8第一节 采区巷道布置 8第二节 巷道断面与支护 9第四章 采掘顺序与采煤办法 9第一节 掘进顺序 10第二节 回采顺序 10第三节 采煤方法 10第四节 采煤工作面装备 10第五章 采区生产能力与服务年限 10第一节 采区生产能力 10第三节 采区服务年限 13第六章 采区通风安全 13第一节 通风系统 13第二节 采区供风量与负压计算 13第三节 避灾路线 21第七章 采区排水系统与设备选型 21第一节 排水系统 21第二节 排水设备选型 22第八章 采区供电与装备 24第一节 供电系统 24第二节 供电设备选型 24第九章 运输系统与设备选型 29第一节 运输系统 29第二节 设备选型29第十章 压风系统 35第十一章 防尘系统 35第十二章 供水系统 35第十三章 防火灌浆系统 35第十四章 采区通讯系统 36第十五章 安全监测监控系统 36第十六章 灾害预防与处理措施 36第十七章 采区主要技术经济指标 36 / 前 言主要叙述矿井概况、开拓方式、通风方式、开采状况与本采区设计依据。
第一章 采区概况与地质特征第一节 采区概况 一、采区围：说明采区所在的水平，采区四周边界，采区走向长度、倾斜长度、采区面积、开采上、下限标高邻近采区开采情况：说明邻近采区开采情况二、地面位置与建筑物：采区对应的地面位置、区域、地形地貌、水系、地面积水围与区域的建（构）筑物，开采后对地面建（构）筑物的影响情况、破坏程度与应采取的措施三、区钻孔情况：概述区钻孔的数量、封孔质量、可利用程度等区钻孔特征表孔号见煤层号见煤底板标高（m）煤厚（m）孔深（m）终孔层位封孔质量备注第二节 煤层赋存情况与顶底板特征一、 煤层赋存情况：概述煤层赋存情况并填下表：煤层赋存情况表煤层编号煤层厚度煤层倾角（度）煤层结构[上（夹石）下]（m）稳定性标志层层间距（m） 最小~最大 平均 最小~最大 平均 煤层特征表煤层颜色光泽普氏系数（f）容重（吨/m3） 煤层工业指标表煤层水分（%）灰分Ad（%）硫分St.d（%）挥发分（%）发热量(MJ/kg)工业牌号二、 煤层顶底板特征：分煤层详述煤层顶底板岩性、厚度、颜色、结构性质等。
第三节 采区储量分析分析计算采区与各煤层工业储量、可采储量等 采区储量汇总表煤层工业储量（万吨）可采储量（万吨）回采率（%）合计第四节 地质构造分析采区围与其周围的构造分布情况，包括断层的产状、性质、揭露控制程度以与对开采的影响程度等 断层特征表编 号性 质断层产状控制程度走向（º）倾向（º）倾角（º）落差（ｍ）第五节 水文地质一、实见水文地质：叙述已开拓、开采的相邻采区、一样煤层实见水文地质与水害情况二、主要含水层与地质构造的水文地质特征：1、说明主要含水层与其主要特征（指从第四系至奥灰对采区涌水有影响的含水层）2、主要构造水文地质特征三、安全隔水层厚度：计算受水威胁采区掘进巷道安全隔水层厚度四、突水系数计算：采用公式：Ts=P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）；矿压破坏深度Cp：七层煤按11m，正常块段八层暂按12m，九层暂按10m，十层暂按8m 受多个含水层威胁的，要分别计算突水系数。
根据突水系数划分受水威胁块段围，确定正常块段突水系数大于0.1 MPa/m和复杂块段突水系数大于0.06 MPa/m的上限标高五、断层防水煤柱：断层防水煤柱的留设，要符合《水文地质规程》的有关规定要求，需要计算的煤柱，要有计算过程（与采区地质说明书相符）六、采区涌水量：采区正常涌水量和最大涌水量，要与已经审批的采区地质说明书提供的数据一致最大涌水量要有计算过程七、防治水建议与措施：包括整个采区防治水与掘进工作面和回采工作面的防治水管理措施与建议受水威胁采区，必须首先采取措施查清水文地质条件底板受构造破坏块段突水系数大于0.06MPa/m，正常块段突水系数大于0.1MPa/m的，要采取疏水降压或注浆改造等有效措施后方可回采第六节 其它地质因素叙述采区瓦斯和二氧化碳绝对用储量和相对涌出量，煤尘爆炸指数与其爆炸性，煤层自燃发火倾向，地温、地压情况第二章 采区方案设计第一节 方案设计采区设计方案至少要有两个，一般情况下将主导方案作为第一方案概括叙述各设计方案，包括采区上下山所在的层位、巷道第一开门口的位置、方位、巷道长度、坡度、调向开门位置、采区工作面布置方式等第二节 方案比较采区设计方案要求以技术上先进，经济上合理，安全上可靠为原则。
采区设计方案比较主要从技术和经济两个方面进行全面比较，通过比较确定最优方案技术比较：主要从采区的通风、运输、供电、排水等生产系统方面进行比较，既考虑生产，又兼顾安全，立足当前，着眼长远经济比较：主要从开拓掘进工程量和费用、充分利用现有系统节约的费用以与采区供电、排水、运输与巷道维护等方面的费用进行比较要有相应的计算过程技术经济比较表方案技术比较经济比较优点缺点优点缺点方案一方案二方案三第三章 采区巷道布置第一节 采区巷道布置一、采区准备巷道布置按照选取的最优方案，分别详述各开拓、准备巷道的布置方式叙述容包括：巷道布置层位、巷道第一开门口的位置、掘进方位角、巷道长度、坡度、调向开门位置与方位等需要叙述的巷道包括：采区主要上下山，采区水仓、泵房、变电所，采区泄水巷、联络巷与首采工作面巷道的布置二、采煤工作面布置包括工作面个数、工作面上下出口的掘进方向、区段煤柱的留设，不同煤层上下两个工作面的巷道错距等采煤工作面布置要充分考虑通风、运输、防治水等因素，适当增加工作面走向长度，增大工作面储量、单产和服务年限，减少回采巷道工程量，有利于巷道维护，减少工作面搬家频率，工作面布置方式要有利于工作面顶板、设备等方面的安全管理。
三、采区工程量：采区总工程量，准备巷道工程量，回采巷道工程量，全岩工程量，全煤（半煤岩）工程量第二节 巷道断面与支护一、巷道断面：叙述设计围的各类巷道断面形式与断面积二、巷道支护方式：分别详述各巷道的永久支护方式，支护材料与规格三、 巷道施工工艺：包括打眼工具、爆破方式、耙装方式、运输方式××采区开拓（准备）巷道一览表序号巷道名称断面形式支护方式断面尺寸巷道长度（m）巷道坡度（º）净宽（mm）净高（mm）面积（m2）上宽下宽墙高全高净荒说明：上表可据实际情况进行调整第四章 采掘顺序与采煤办法第一节 掘进顺序说明该采区同时安排几个掘进头，分别是哪几个掘进头，各掘进头的接续顺序第二节 回采顺序说明采区不同煤层的开采顺序，同一煤层采煤工作面的回采顺序，同时回采的工作面个数第三节 采煤方法一、采煤方法：说明采煤工作面的采煤方法二、采煤工艺：包括采煤工作面落煤、装煤、运煤方法、工作面支护与采空区管理、劳动组织第四节 采煤工作面装备第五章 采区生产能力与服务年限第一节 采区生产能力1、 简要介绍采区采煤工作面与开采煤层的采高、容重、面长等计算采区生产能力所需要的基础数据2、 采煤工作面单产采煤工作面单产按下式计算：A= L L1 MγC式中A—工作面日产量，t/d；L—工作面长度，m；L1—工作面日进度，m/d；M—采高，放顶煤开采时为每次采放总厚度，m；γ—煤的视密度，t/m3；C—工作面回采率，薄煤层取0.97，中厚煤层取0.95，厚煤层取0.93 ；机采工作面日产量可用下式计算： A=NLSMγC式中A—回采工作面日产量，t/d；L—工作面长度，m；S—截深，m；M—采高；放顶煤开采时为每次采放总厚度，m；γ—煤的视密度，t/m3；C—工作面回采率，薄煤层取0.97，中厚煤层取0.95，厚煤层取0.93 ；N—采煤机日进刀数；放顶煤开采时N为日采放总进尺 N=60k1(24－t1)/tdk1—事故影响系数，0.6~0.8；t1—准备时间，h；td—截割一刀所需时间，min；单向采煤时： td=k2(L－l ) (1/v1+1/v2)+t2双向采煤时： td= k2(L－l )/ v1+ t2式中l —缺口长度，m；v1—采煤机工作速度，m/min；v2—采煤机清煤速度，m/min；t2—进刀时间，包括移机头与自开缺口，一般为30~90min；k2—每刀辅助时间，（包括交接班、处理大块煤等采煤机合理停顿时间）系数，一般取1.3~1.5；3、 采区生产能力采区生产能力是采区同时回采工作面和掘进产量的总和。
按照《煤矿安全规程》第四十八条第一款规定，一个采区同一煤层不得布置3个（含3个）以上回采工作面和5个（含5个）以上掘进工作面同时作业采区同时生产的采煤工作面个数和掘进工作面个数确定后，采区生产能力可。
