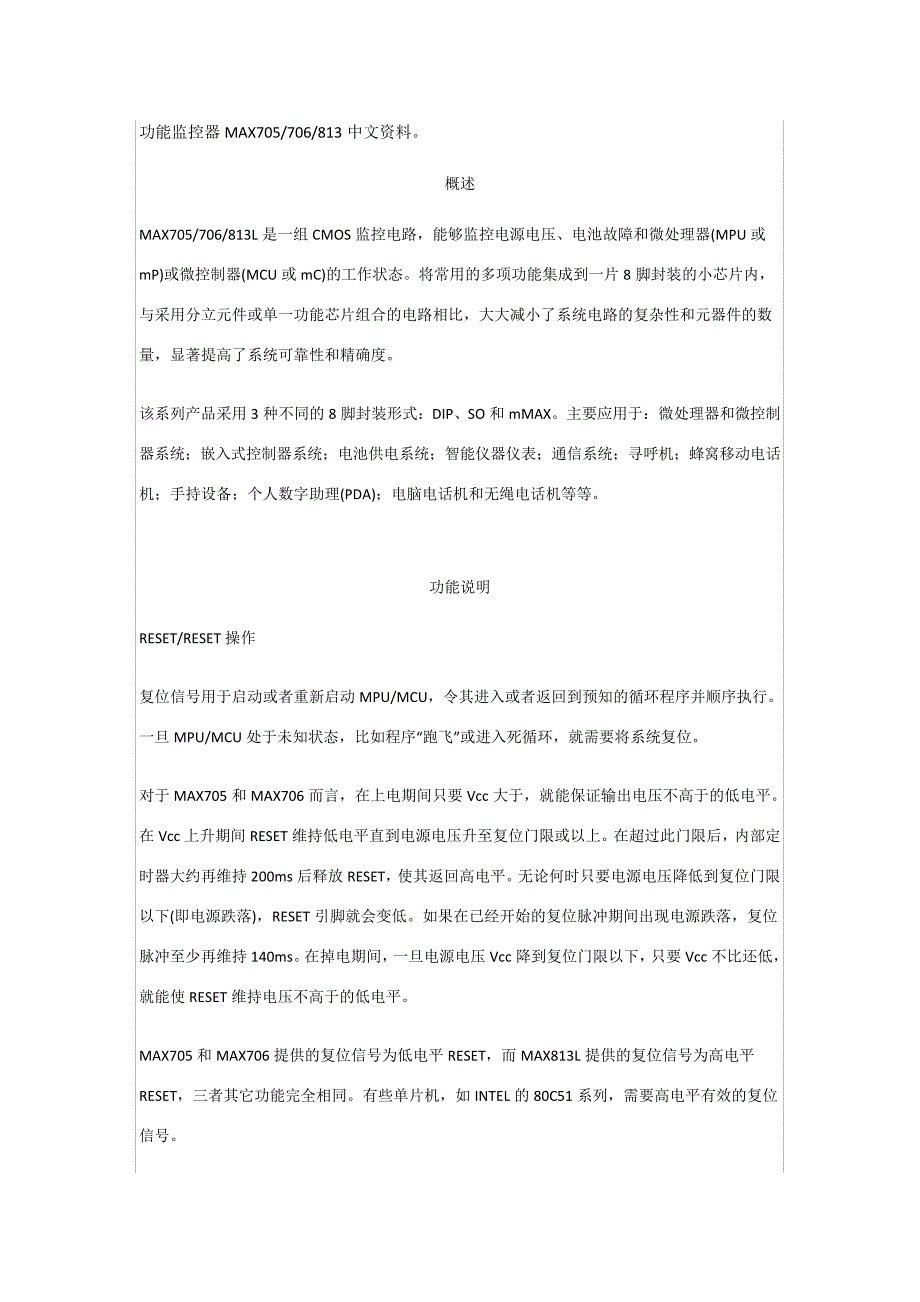

功能监控器 MAX705/706/813 中文资料 概述 MAX705/706/813L 是一组 CMOS 监控电路，能够监控电源电压、电池故障和微处理器(MPU 或mP)或微控制器(MCU 或 mC)的工作状态将常用的多项功能集成到一片 8 脚封装的小芯片内，与采用分立元件或单一功能芯片组合的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度 该系列产品采用 3 种不同的 8 脚封装形式：DIP、SO 和 mMAX主要应用于：微处理器和微控制器系统；嵌入式控制器系统；电池供电系统；智能仪器仪表；通信系统；寻呼机；蜂窝移动机；手持设备；个人数字助理(PDA)；电脑机和无绳机等等 功能说明 RESET/RESET 操作 复位信号用于启动或者重新启动 MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行一旦 MPU/MCU 处于未知状态，比如程序“跑飞”或进入死循环，就需要将系统复位 对于 MAX705 和 MAX706 而言，在上电期间只要 Vcc 大于，就能保证输出电压不高于的低电平在 Vcc 上升期间 RESET 维持低电平直到电源电压升至复位门限或以上。
在超过此门限后，内部定时器大约再维持 200ms 后释放 RESET， 使其返回高电平 无论何时只要电源电压降低到复位门限以下(即电源跌落)，RESET 引脚就会变低如果在已经开始的复位脉冲期间出现电源跌落，复位脉冲至少再维持 140ms 在掉电期间， 一旦电源电压 Vcc 降到复位门限以下， 只要 Vcc 不比还低，就能使 RESET 维持电压不高于的低电平 MAX705 和 MAX706 提供的复位信号为低电平 RESET，而 MAX813L 提供的复位信号为高电平RESET，三者其它功能完全相同有些单片机，如 INTEL 的 80C51 系列，需要高电平有效的复位信号 看门狗定时器 MAX705/706/813L 片内看门狗定时器用于监控 MPU/MCU 的活动如果在内 WDI 端没有收到来自 MPU/MCU 的触发信号，并且 WDI 处于非高阻态，则 WDO 输出变低只要复位信号有效或WDI 输入高阻，则看门狗定时器功能就被禁止，且保持清零和不计时状态复位信号的产生会被禁止定时器，可一旦复位信号撤消并且 WDI 输入端检测到短至 50ns 的低电平或高电平跳变，定时器将开始的计时。
即 WDI 端的跳变会清零定时器并启动一次新的计时周期 一旦电源电压 Vcc 降至复位门限以下，WDO 端也将变低并保持低电平只要 Vcc 升至门限以上，WDO 就会立刻变高，不存在延时 典型的应用中是将 WDO 端连接到 MPU/MCU 的非屏蔽中断(NMI)端 当 Vcc 下降到低于复位门限时， 即使看门狗定时器还没有完成计时周期， 端也将输出低电平 通常这将触发一次非屏蔽中断，但是 RESET 如果同时变低，则复位功能优先权高于非屏蔽中断 如果将 WDI 脚悬空， WDO 脚可以被用作电源跌落检测器的一个输出端 由于悬空的 WDI 将禁止内部定时器工作，所以只有当 Vcc 下降到低于复位门限时，WDO 脚才会变低，从而起到电源跌落检测的作用 人工复位 低电平有效的手动复位输入端(MR)可被片内 250mA 的上拉电流源拉到高电平，并可以被外接CMOS/TTL 逻辑电路或一端接地的按钮开关拉成低电平不需要采用外部去抖动电路，理由是最小为 140ms 的复位时间足以消除机械开关的抖动简单地将 MR 端连接到 WDO 端，就可以使看门狗定时器超时产生复位脉冲当需要高电平有效的复位信号时，应该选用 MAX813L。
电源故障比较器 MAX705/MAX706/MAX813L 片内带有一个辅助比较器，它具有独立的同相输入端(PFI)和输出端(PFO)，其反相输入端内部连接一个的参考电压源 为了建立一个电源故障预警电路，可以在 PFI 脚上连接一个电阻分压支路，该支路连接的监视点通常在稳压电源集成电路之前通过调节电阻值，合理地选择分压比，以便于使稳压器+5V 输出端电压下降之前，PFI 端的电压刚好下降到低于 使用为 MPU/MCU 提供中断信号，以便使其能够对即将到来的电源掉电作好充分地准备 应用实例 典型应用 MAX705/706/813L 的典型应用电路如图 1 所示 从图中可以看出， MAX705/706/813L 的 4 项功能全部被开发利用，构成了微处理器的一个可靠的保护神，仅仅占用了一条 I/O 端口资源利用该I/O 口，通过执行软件，周期性的向看门狗发送 WDI 信号其周期不应大于 特殊应用 根据不同的开发目的和设计要求，以及不同的 MPU/MCU 型号选择，可以灵活地使用MAX705/706/813L以下给出几种不同用法，以便从中受到启发 (1)确保 Vcc=0V 时 RESET 信号电平仍有效 通常情况下，当 Vcc 降至 1V 以下，MAX705/706 的 RESET 端不再吸入电流而呈现开路，故输出电平不确定。
如果在该脚接一只下拉电阻到地（如图 2 所示），负责泄放杂散电荷，这样即使Vcc 降至 1V 以下，也能保障 RESET 电平有效对该阻值的要求并不严格，一只 100kΩ 的电阻即可满足需要 (2)与具有双向复位引脚的单片机接口 有些单片机具备双向复位引脚，比如 MOTOROLA 的 68HC11 系列，不仅可以接收外部电路提供的复位信号，还能向外部电路输出复位信号当与 MAX705/706 的 RESET 端连接时，可能会产生竞争例如，如果在 MAX705/706 输出低电平的同时，68HC11 内部欲将复位端拉高，结果就会 出现不确定的逻辑电平为了避免此类情况发生，在 MAX705/706 的 RESET 端与 68HC11 的双向复位引脚之间连接一只电阻即可 此外， 经过缓冲器的驱动还可为系统中的其它器件提供复位信号。
