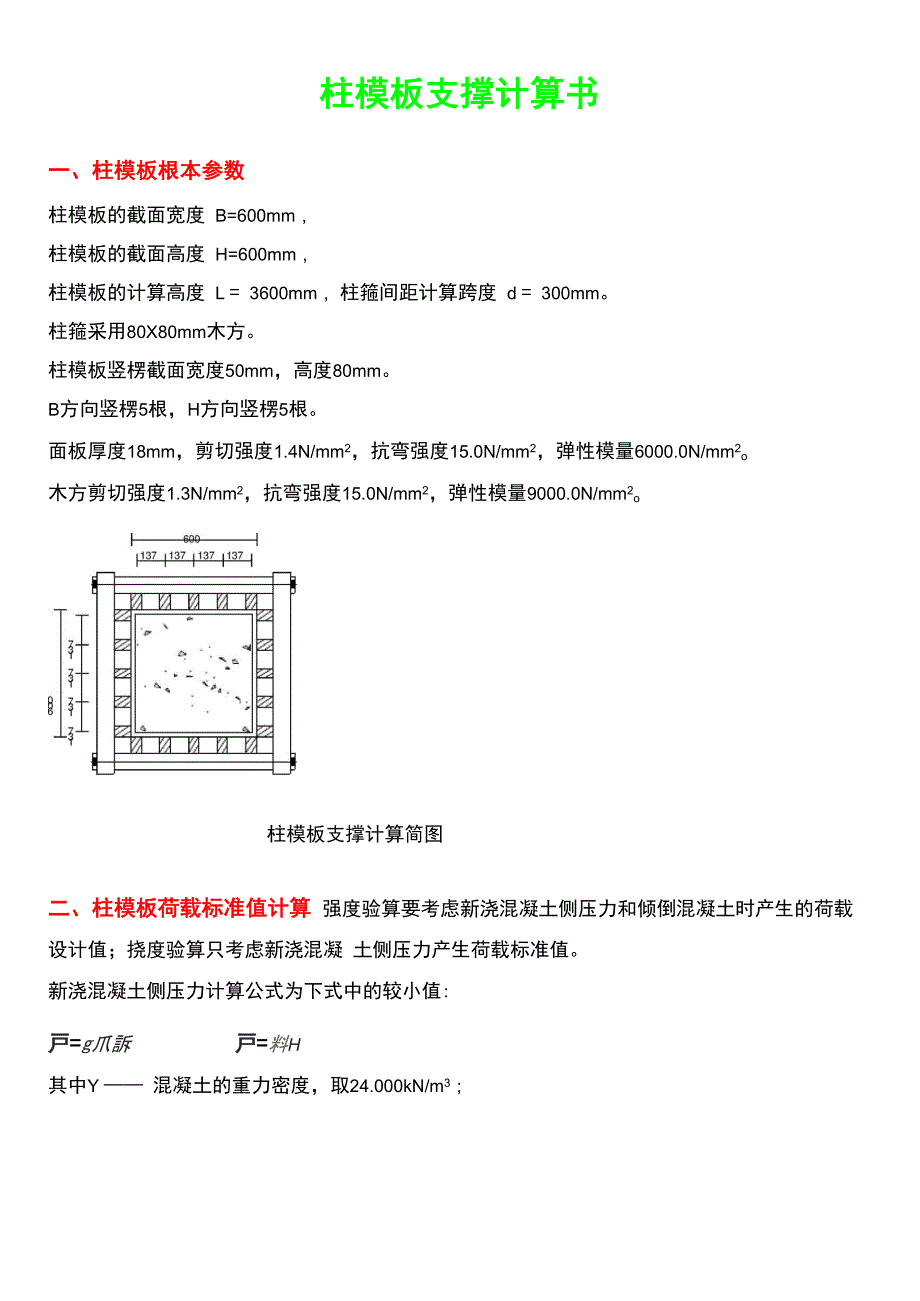

柱模板支撑计算书一、柱模板根本参数柱模板的截面宽度 B=600mm，柱模板的截面高度 H=600mm，柱模板的计算高度 L = 3600mm， 柱箍间距计算跨度 d = 300mm柱箍采用80X80mm木方柱模板竖楞截面宽度50mm，高度80mmB方向竖楞5根，H方向竖楞5根面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2o木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2o柱模板支撑计算简图二、柱模板荷载标准值计算 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝 土侧压力产生荷载标准值新浇混凝土侧压力计算公式为下式中的较小值:戸=g爪訴 戸=料H其中Y —— 混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T —— 混凝土的入模温度，取20.000OC；V —— 混凝土的浇筑速度，取2.500m/h；H ――混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m；B—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=51.600kN/m2 考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:Fl=0.90X27.000=24.300kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90X3.000=2.700kN/m2三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下9.88kN/m‘ ” *r \'—i138 | 138 | 138面板计算简图面板的计算宽度取柱箍间距0.30m荷载计算值 q = 1.2X24.300X0.300+1.40X2.700X0.300=9.882kN/m 面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩 W = bh2/6 = 30.00X1.80X1.80/6 = 16.20cm3；截面惯性矩 I = bh3/12 = 30.00X1.80X1.80X1.80/12 = 14.58cm4； 式中：b为板截面宽度，h为板截面高度1) 抗弯强度计算 f = M / W < [f]其中f 面板的抗弯强度计算值(N/mm2)；M 面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] 面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q 荷载设计值(kN/m)；经计算得到面板抗弯强度计算值f二0.019X1000X1000/16200=1.153N/mm2 面板的抗弯强度验算f < [f],满足要求！(2) 抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0・600X(1・20X7・290+1・4X0.810)X0・138=0・815kN截面抗剪强度计算值 T=3X815.0/(2X300.000X18.000)=0.226N/mm2 截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算T < [T],满足要求！(3) 挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v 二 0・677X7・290X1384/(100X6000X145800)=0.020mm 面板的最大挠度小于137.5/250,满足要求！四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下4.53kN/m30 | 300 | 300竖楞木方计算简图竖楞木方的计算宽度取BH两方向最大间距0.138m。
荷载计算值 q = 1.2X24.300XO.138+1.40X2.700XO.138=4.529kN/m按照三跨连续梁计算，计算公式如下:均布荷载 q =P/l= 1.359/0.300=4.529kN/m最大弯矩 M = 0.1ql2最大剪力 Q=0.6ql = 0・6X0.300X4・529=0・815kN 最大支座力 N=1.1ql = 1・1X0.300X4・529=1・495kN截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩 W = bh2/6 = 5.00X8.00X8.00/6 = 53.33cm3；截面惯性矩 I = bh3/12 = 5.00X8.00X8.00X8.00/12 = 213.33cm4； 式中：b为板截面宽度，h为板截面高度1)抗弯强度计算抗弯计算强度 f = M/W =0.041X106/53333.3=0.76N/mm2抗弯计算强度小于15.0N/mm2，满足要求！(2)抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3X815/(2X50X80)=0.306N/mm2截面抗剪强度设计值 [T]=1.30N/mm2抗剪强度计算满足要求!(3)挠度计算最大变形 v=0・677ql4/100EI=0・677X3・341X300・04/(100X9000・00X2133334.0)=0・010mm 最大挠度小于300.0/250,满足要求!五、B方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P：P = (1.2X24.30+1.40X2.70)X0.138 X 0.300 = 1.36kN B柱箍按照集中荷载下多跨连续梁计算。
0.68kN 1.36kN 1.36kN 1.36kN 0.68kNA lB820—B柱箍计算简图0.0000.741B柱箍弯矩图(kN.m)2.72 2.722-042.040.680.68110.680.682.042.04 2.72 2.72B柱箍剪力图(kN)变形的计算按照规要求采用静荷载标准值，受力图与计算结果如下：0.50kN I.OOkN I.OOkN I.OOkN 0.50kNB柱箍变形计算受力图0.0001.183B柱箍变形图(mm)经过计算得到最大支座 F= 2.718kN经过计算得到最大变形 V= 1.183mmB柱箍的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩 W = bh2/6 = 8.00X8.00X8.00/6 = 85.33cm3；截面惯性矩 I = bh3/12 = 8.00X8.00X8.00X8.00/12 = 341.33cm4； 式中：b为板截面宽度，h为板截面高度1) B柱箍抗弯强度计算抗弯计算强度 f = M/W =0.740X106/85333.3=8.67N/mm2B柱箍的抗弯计算强度小于15.0N/mm2,满足要求！(2) B柱箍抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3X2717/(2X80X80)=0.637N/mm2截面抗剪强度设计值 [T]=1.30N/mm2B柱箍的抗剪强度计算满足要求！(3) B柱箍挠度计算最大变形 v =1.183mmB柱箍的最大挠度小于820.0/250,满足要求！六、B方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f 对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 12对拉螺栓有效直径(mm): 10对拉螺栓有效面积(mm2): A = 76.000对拉螺栓最大容许拉力值(kN): [N] = 12.920对拉螺栓所受的最大拉力(kN): N = 2.718B方向对拉螺栓强度验算满足要求！七、H方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P：P = (1.2X24.30+1.40X2.70)X0.138 X 0.300 = 1.36kN H柱箍按照集中荷载下多跨连续梁计算。
0.68kN 1.36kN 1.36kN 1.36kN 0.68kNH柱箍计算简图0.0000.741H柱箍弯矩图(kN.m)2.72 2.722・042.040.680.680.680.6812.042.04 2.72 2.72H柱箍剪力图(kN)变形的计算按照规要求采用静荷载标准值，受力图与计算结果如下0.50kN 1.00kN 1.00kN 1.00kN 0.50kNA , B820_H柱箍变形计算受力图1.183H柱箍变形图(mm)经过计算得到最大支座 F= 2.718kN经过计算得到最大变形 V= 1.183mmH柱箍的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩 W = bh2/6 = 8.00X8.00X8.00/6 = 85.33cm3；截面惯性矩 I = bh3/12 = 8.00X8.00X8.00X8.00/12 = 341.33cm4； 式中：b为板截面宽度，h为板截面高度1) H柱箍抗弯强度计算抗弯计算强度 f = M/W =0.740X106/85333.3=8.67N/mm2H柱箍的抗弯计算强度小于15.0N/mm2，满足要求！(2) H柱箍抗剪计算截面抗剪强度必须满足：T = 3Q/2bh < [T]截面抗剪强度计算值 T=3X2717/(2X80X80)=0.637N/mm2截面抗剪强度设计值 [T]=1.30N/mm2H柱箍的抗剪强度计算满足要求！(3) H柱箍挠度计算最大变形 v =1.183mmH柱箍的最大挠度小于820.0/250,满足要求！八、H方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f 对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 12对拉螺栓有效直径(mm): 10对拉螺栓有效面积(mm2): A = 76.000对拉螺栓最大容许拉力值(kN): [N] = 12.920对拉螺栓所受的最大拉力(kN): N = 2.718H方向对拉螺栓强度验算满足要求！大断面柱模板支撑计算满足要求！。
