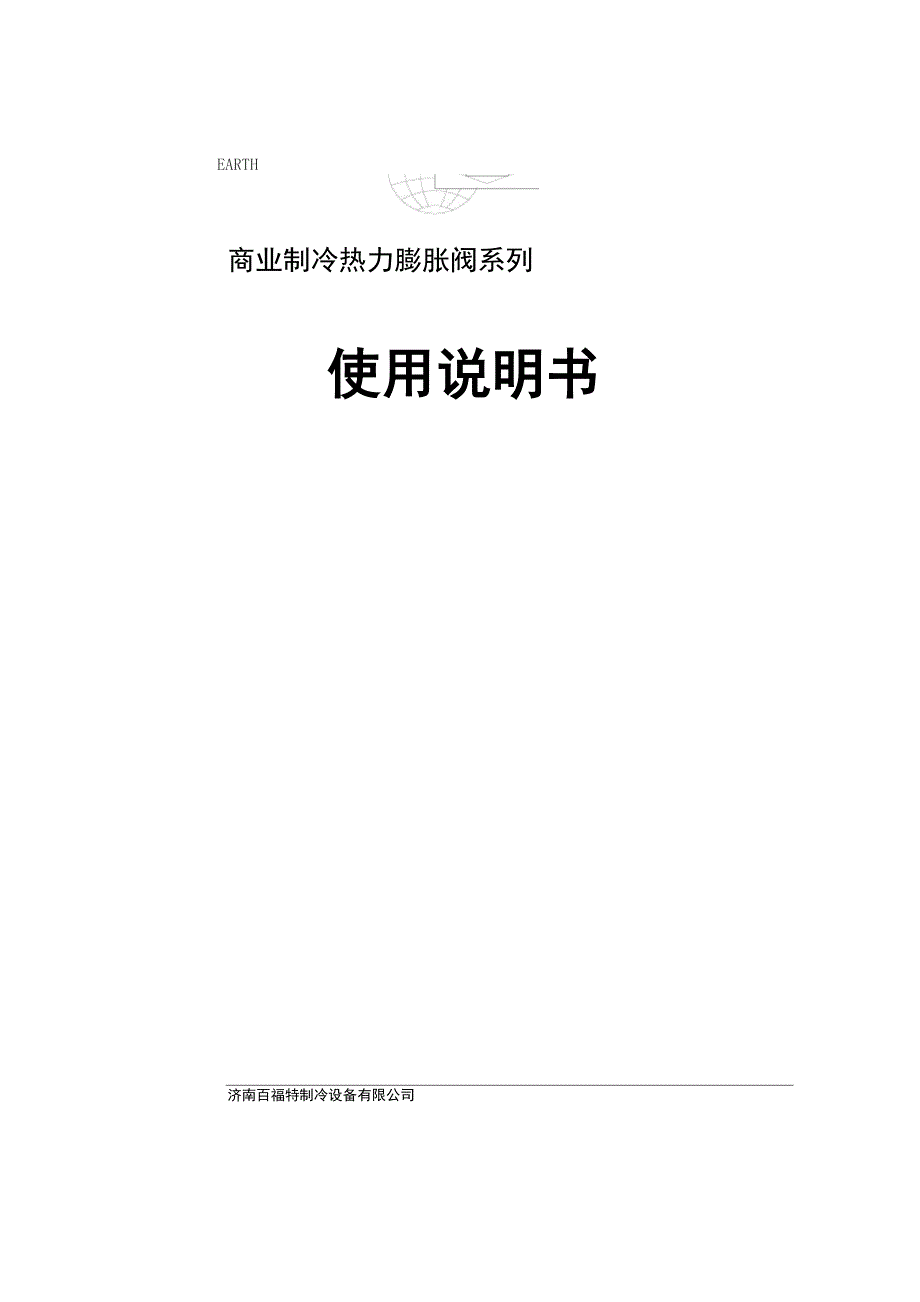

EARTH商业制冷热力膨胀阀系列使用说明书济南百福特制冷设备有限公司济南百福特制冷设备有限公司简明热力膨胀阀产品说明书 编号0012006 年2 月本说明书是百福特公司整套说明书的精缩本,本说明书中所汇编的有关技术资料,重点 介绍百福特公司热力膨胀阀系列产品的主要参数和规格.若您需要这方面进一步的技术资料, 或者您需要整套样本,请与您就近的百福特公司的经销商或批发商联系说明：• 如需百福特公司的个别产品资料，请与就近的百福特公司的经销部或批发商联系，或向总公司或网址索取，总公司地址：济南无影山北路100 号浅水湾花园邮编：25003186-0531-86391224 85951555 ：86-0531-86391224 网址：• 本说明书为百福特公司版权所有，非经百福特公司同意,不准翻印.• 本说明书所列的系列产品专供商业制冷和空调行业选用.产品简介：地球热力膨胀阀是专为制冷应用而设计适用于冷库、冷柜、冰淇淋机、制冷机及运输冷却装置等多种制冷设备主要分为TER(E)、TCL(E)、TI(E)三大系列热力膨胀阀用于调节器蒸发器中的液体制冷剂的供给量供给量是通过制冷剂的过热度进行控制的，因此，这种阀特别适用于干式蒸发器中制冷 剂液体的供给,因为在干式蒸发器出口处的制冷剂过热度同蒸发器的负荷成比例关系.特点• 蒸发温度范围大：-60°C〜+50°C，可适用于冻结、冷藏和空气调节装置。
• 可互换的流口组件：更易于库存/ 便于容量匹配/ 更好的维修服务• 用于R22时，名义制冷量从0.5〜1890KW(0.15〜540TP)• 可提供M0P(最大操作压力)限制功能保护压缩电机,防止由于过高的蒸发压力导致其损坏• 防腐、防锈的不锈钢动力头可以选择的温包特定用途充注方式技术数据命名：TER（E） 5 H WINTERNALEQUALIZEREXTERNALEQUALIZERNominal Capacity (Tons)R-22R-134aR-404aKw1.861.451.58TER-0.5Ton0.530.410.45Kw3.62.762.92TER-1Ton1.020.780.83Kw4.773.643.21TER-1.5TERE-1.5Ton1.361.040.91Kw107.266.65TER-3TERE-3Ton2.842.061.89Kw12.8310.268.9TERE-4TERE-4Ton3.652.922.56Kw17.6514.113.24TERE-5TERE-5Ton5.024.013.75Kw21.5116.4315.5TERE-6Ton6.124.674.47Kw30.2322.9622.68TERE-8Ton8.66.536.45Kw36.2228.9827.18TERE-10Ton10.38.247.73Kw41.6631.6631.41TERE-12Ton11.99.058.93Kw53.4939.2540.13TERE-15Ton15.2111.1611.41外平衡 阀流口号 制冷剂代号 充注代号 内平衡（无） F-R12阀系列TI 系列可换芯式膨胀阀选型表公称制冷量（KW） （1冷吨=3.517KW）阀芯型号OX00010203040506R134a0.30.81.93.15.08.310.111.7R220.51.33.25.38.513.916.919.5R404A0.41.02.33.96.210.112.314.2R407C0.51.43.55.79.215.018.321.1R5070.41.02.33.96.210.112.314.2R120.20.71.52.54.06.68.09.3R407A0.51.33.25.38.614.017.019.6R407B0.41.02.64.26.811.113.515.6R409B0.41.02.33.86.110.112.214.2R413A0.30.81.93.15.08.310.111.7R5020.40.92.13.65.79.311.313.1命名：TI（E） S H W阀系列外平衡 接头形式 制冷剂代号 充注代号 内平衡（无） M:R134aH:R22S=R404a/R507N:R407CTCLE）系列名称外平衡内平衡（无）公称制冷量制冷剂代号 充注代号F：R12H：R22R：R502“T”系列阀的公称制冷量（冷吨）阀的型式冷吨阀的型式冷吨阀的型式冷吨@/=0.69MPa@/=0.69MPa@/=0.69MPaTCLE7F7TCLE10H10TCLE7R7TCLE8F8TCLE12H12TCLE9R9TCLE10F8TCLE14H14TCLE10R10TCLE11F11TCLE18H18TCLE12R12TCLE13F13TCLE22H22TCLE14R14TCLE15F15TCLE26F26TCLE16R16TCLE20F20TCLE35H35TCLE21R21TCLE25F25TCLE45H45TCLE27R27TCLE35F35TCLE55F55TCLE37F37TCLE45F45TCLE65F65TCLE48F48TCLE55F55TCLE75F75TCLE60F60充注工质〔不同于系统感温包的充注液体充注充注形式： < 气体充注交叉充注：不同工质 吸附充注同种液体充注2要求温包内始终有液体存在，即保证膜片上方压力始终为保和压力。
过热度控制示意图.交叉充注特点：「不同’但Atn n才不变气本充注：同种工质，但限量当［低于规定值时’温包内有液体存在’工作与液体充注相同但当t超过时，温包内全部汽化，压力几乎不再随温度变化，因 0此阀的开度不变安装知识热力膨胀阀借助于保持蒸发器出口处制冷剂蒸气过热状态不变来控制进入 直接膨胀式蒸发器的液态制冷剂流量过热度是制冷剂蒸汽温度与其饱和温度之 差为了测量热力膨胀阀所控制的过热度，需先测量出温包的实际温度与温包所 在位置处吸汽压力相对应的饱和温度之差热力膨胀阀通过控制过热度，可使液 态制冷剂几乎充满整个蒸发器，而不回流到压缩机内热力膨胀阀能使制冷剂流 量调节到在蒸发器中进行蒸发的能力，使它成为一种理想的，并在大多数制冷和 空调系统中使用的膨胀元件平衡方法蒸发器压力传到膨胀阀膜片底面，有两种方法，如果阀是内平衡式的，则阀 出口处的蒸发器压力通过阀体内部通道或顶杆周围的间隙传给膜片如果是外平 衡式的，则利用顶杆周围的填料或紧配合的顶杆将阀膜片的底面同阀出口压力隔 开这时蒸发器压力便通过一根把靠近蒸发器出口的吸汽管与阀的外部接口连在 一起的管子传达到膜片，外部接口则与一条通往阀膜片底面的通道相接。
内平衡热力膨胀阀只限于单回路蒸发器盘管，其压力降不超过相当于饱和温度变化/20F (/1.1°C )的值外平衡热力膨胀阀不受蒸发器压力降的影响，包括多回路蒸发器盘管所用的 制冷剂分配器的压力降，外平衡热力膨胀阀可用于所有制冷用途它只需要连接 一根外平衡管道，并且没有内平衡热力膨胀阀存在的使用上的缺点在采用外平衡热力膨胀阀时，阀的外平衡接头应该与蒸发器出口相连，而不 能用帽盖堵住温包充注热力膨胀阀的温包用一段毛细管将压力传给膜片的上部，温包充剂就是热力 膨胀阀温包中的物质，它反映吸汽管路的温度，并产生温包压力，温包充注设计 成使热力膨胀阀在规定的蒸发温度范围内的合适的过热度下工作温包充注的推广值和关于温包充注的进一步讨论，请参阅本公司的内部资 料热力膨胀阀用途热力膨胀阀的性能受一系列因素的影响，针对某些因素，提出了如下的一般 性建议：阀的尺寸 通常，热力膨胀阀的尺寸应尽可能靠近系统的最大设计热负荷状态如果系统要长期在低负荷状态工作，而且允许全负荷状态过热度比通常的 过热度略高些，则阀的设计制冷量可以选得比全负荷状态低10%分配器尺寸——如果系统的能量减少是通过分配器将制冷剂均匀分配给蒸 发器各盘管的功能来实现的，则分配器的尺寸的正确选择就格外重要。
如果分配 器不能在所有负荷状态实施其功能，可以设想热力膨胀阀不能正常工作过热度调整——热力膨胀阀的过热度应设定为全负荷状态所能允许的最高 可能过热度，过热度设得高，可以防止低负荷状态时热力膨胀阀出现缓慢的振荡 空调系统的过热度可以设定得高些，此时制冷剂和回风的温差加大，使热力膨胀 阀可在较高的过热度下工作，并不会造成盘管能量的明显损失吸汽管路的分布——公认的吸汽管路布置的方法，包括温包的推广位置和捕 截器的应用，请向本公司安装专业人员咨询，如果系统设计者和制造者试验并证 实了其它管路布置的方法，则在安装和维修类系统时应予采用温包位置——热力膨胀阀的温包应位于靠近蒸发器出口的吸汽管路的水平 段，在采用外平衡阀时，应位于平衡接头的上游，关于温包位置和安装的附加资 料，请参见产品包装合内的详细介绍过冷度——制冷剂液态温度及其饱和温度之差被定义为过冷度为了防止因 液管中的压力损失而在液管中形成蒸汽，制冷剂液体必须有足够的过冷度，液管 中有蒸汽，即使量很少，也会显著减少阀的制冷量，尽管有些液管的压力损失较 大，但仍有几种防止液管中形成蒸汽的方法，这些方法本公司的专业安装人员有 一定的经验，液管中的压力损失是摩擦和静压损失造成的，通过正确选择液管及 电磁阀和过滤干燥器等配件的尺寸，可以使摩擦损失减至最小。
热力膨胀阀中制冷剂液体的温度和压力降——进入热力膨胀阀的制冷剂液 体温度和热力膨胀阀的压力降，会影响热力膨胀阀的制冷量，关于热力膨胀阀的 制冷量的确定，本公司是基于样本中的各系列阀的技术参数明确定值标明的.热力膨胀阀的平衡口——限制热力膨胀阀在部分负荷下工作的因素之一，是 在系统正常工作时热力膨胀阀的压力降因管道的变化而变化，随着热力膨胀阀阀 口面积与膜片有效面积之比的增大以及随着阀口压力降变化的增大，这种对热力 膨胀阀工作的影响也会增大，为了抵消这一影响，本公司已将阀的平衡口设计的 优点推广到了。
