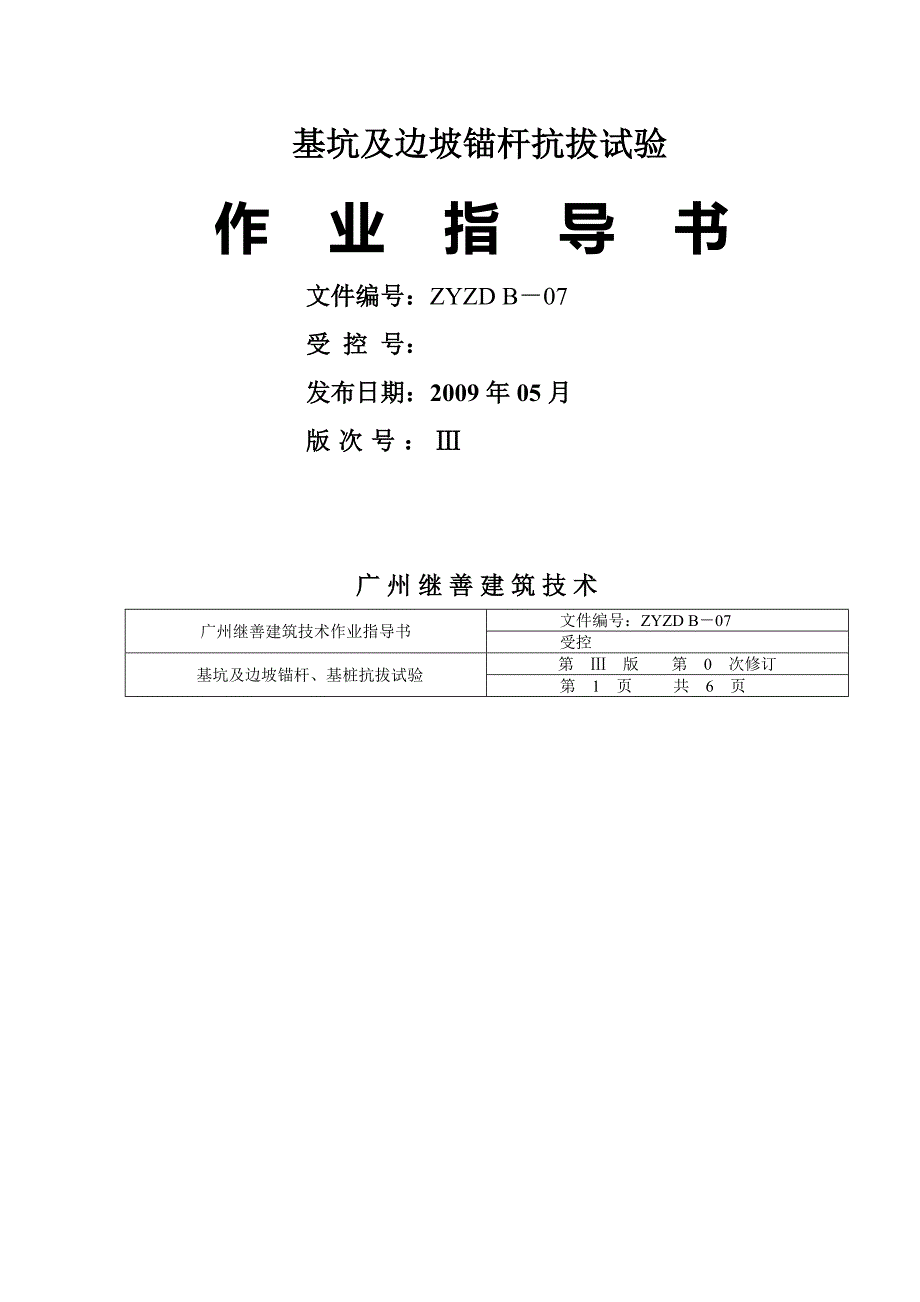

基坑及边坡锚杆抗拔试验作 业 指 导 书文件编号：ZYZD B－07 受 控 号：发布日期：2009年05月版次号：Ⅲ 广州继善建筑技术广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控 基坑及边坡锚杆、基桩抗拔试验第 Ⅲ 版 第 0 次修订第 1 页 共 6 页1 项目名称基坑及边坡锚杆、基桩抗拔静载试验2 应用范围本方法适用于确定锚杆抗拔极限承载力，单桩抗拔极限承载力3 编制依据和采用标准本实施细则是根据《建筑基坑支护技术规程》JGJ120-99、《建筑地基基础设计规范》DBJ15-31-2003、《建筑地基基础检测规范》DBJ15-60-20084 检测仪器及设备4.1 电动或手动高压油泵、穿心千斤顶、百分表、油压表、基准梁、表座、垫板、钢梁等组成静载荷系统4.2 仪器设备每年进行一次全面检修和调试，计量设备按有关规定定期进行检定或校准，其技术性能指标应符合有关的规范、规程、规定的要求4.3 仪器有严格的使用、检查、维修、检定等记录5 试验数量5.1 锚杆试验：基本试验和蠕变试验锚杆数量不应少于3根；验收试验的数量应取锚杆总数的5%，且不得少于3根。
5.2 基桩抗拔试验：根据实际需要确定，一般同一工程的试验数量不应少于3根6. 试验要点6.1 检测前的准备工作6.1.1 事先了解试验的目的、相应的试验荷载、试验场地情况、所需的设备等；6.1.2 试验前应收集下列资料：工程地质资料、基础设计资料、施工原始记录、试验点位布置图等6.1.3 试验前应对仪器设备进行认真检查，发现问题应及时调整或修理，并要保证其测试性能正常方广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控基坑及边坡锚杆、基桩抗拔试验第Ⅲ 版 第 0 次修订第 2 页 共 6 页可使用6.2 仪器设备的安装6.2.1 试验加载装置：采用油压千斤顶加载，千斤顶的加载反力装置可根据现场情况确定，应尽量利用工程桩或锚杆为支座反力对单桩抗拔试验，抗拔试验桩、支座（桩）、基准桩三者各自相距不小于4d（d为试桩的直径）且不小于2m锚杆抗拔试验可参考此要求执行基准梁安装完毕后要保护好，不得碰撞 6.2.7 百分表的安装：安置1至4个百分表或位移计，其中轴要垂直拉拔观测面固定和支承百分表或位移传感器的夹具和基准梁在构造上应确保不受气温、振动及其他外界因素的影响而发生竖向位移。
6.3试验方法要点6.3.1试验加载装置：采用人工加压或电动加压的油压千斤顶加载，通过与千斤顶相联的压力表或压力传感器测定油压，并根据千斤顶率定表换算出荷载值沉降量采用百分表测量拉拔观测基准面尽可能选择桩（锚杆）的顶面，也可根据现场情况引出一个基准面，以保证观测基准面不受外部环境影响，始终与桩（锚杆）的顶面升降一致为准6.3.2 锚杆试验要点本试验工作按照中华人民共和国行业标准《建筑基坑支护技术规程》JGJ 120－99(附录E)中的有关规定进行要点如下：6.3.2.1 锚杆锚固段浆体强度达到15MPa或达到设计强度等级的75%时可进行锚杆试验6.3.2.2 基本试验 （1） 基本试验最大的试验荷载不宜超过锚杆体承载力标准值的0.9倍2） 锚杆基本试验应采用循环加、卸荷载法，加荷等级与锚头位移测读间隔时间按下表广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控基坑及边坡锚杆、基桩抗拔试验第 Ⅲ 版 第 0 次修订第 3 页 共 6 页锚杆基本试验循环加载等级与位移观测间隔时间表循环数加荷量/预估破坏荷载(%)第一循环103010第二循环1030503010第三循环10305070503010第四循环103050708070503010第五循环103050809080503010第六循环1030509010090503010观测时间（min）5555105555注： 在每级加荷等级观测时间内，测读锚头位移不应少于3次；测读锚头位移小于0.1mm时，可施加下一级荷载，否则应延长观测时间，直至锚头位移增量在24h内小于2.0mm时，方可施加下一级荷载。
（3） 锚杆破坏标准Ⅰ 后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；Ⅱ 锚头位移不稳定；Ⅲ 锚杆杆体拉断4） 试验结果宜按循环荷载与对应的锚头位移读数列表整理，并绘制锚杆荷载-位移（Q-s）曲线，锚杆荷载-弹性位移（Q-se）曲线和锚杆荷-塑性位移（Q-sp）曲线5） 锚杆弹性变形不应小于自由段长度变形计算的80%，且不应大于自由段长度与1/2锚固段长度之和的弹性变形计算值6） 锚杆极限承载力取破坏荷载的前一级荷载，在最大试验荷载下未达到（3）规定的破坏标准时，锚杆极限承载力取最大荷载 验收试验（1） 最大试验荷载应取锚杆轴向受拉承载力设计值Nu2） 锚杆验收试验加荷等级及锚头位移测读间隔时间应符合下列规定：Ⅰ 初始荷载宜取锚杆轴向拉力设计值的0.1倍；Ⅱ 加荷等级与观测时间宜按下表规定进行；广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控基坑及边坡锚杆、基桩抗拔试验第 Ⅲ 版 第 0 次修订第 4 页 共 6 页验收试验锚杆加荷等级及观测时间加荷等级0.1Nu0.2Nu0.4Nu0.6Nu0.8Nu1.0Nu观测时间(min)555101015Ⅲ 在每级加荷等级观测时间内，测读锚头位移不应少于3次；Ⅳ 达到最大试验荷载后观测15min，卸荷至0.1Nu并测读锚头位移。
（3） 锚杆验收标准 Ⅰ 在最大试验荷载作用下，锚头位移相对稳定；Ⅱ 锚杆弹性变形不应小于自由段长度变形计算的80%，且不应大于自由段长度与1/2锚固段长度之和的弹性变形计算值3） 试验结果宜按每级荷载对应的锚头位移列表整理，并绘制锚杆荷载-位移（Q-s）曲线 6.3.2.4 蠕变试验（1） 锚杆蠕变试验加荷等级与观测时间应满足下表规定，在观测时间内荷载应保持恒定锚杆蠕变试验加荷等级及观测时间加荷等级0.4Nu0.6Nu0.8Nu1.0Nu观测时间(min)10306090(2) 每级荷载按时间间隔1、2、3、4、5、10、15、20、30、45、60、75、90min记录蠕变量3) 试验结果宜按每级荷载在观测时间内不同时段的蠕变量列表整理，并绘蠕变量-时间对数（s-lgt）曲线，蠕变系数可由下式计算广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控基坑及边坡锚杆、基桩抗拔试验第 Ⅲ 版 第 0 次修订第 5 页 共 6 页式中 s1－t1时所测读得的蠕变量；s2－t2时所测读得的蠕变量 （4） 蠕变试验和验收标准为最后一级荷载作用下的蠕变系数小于2.0mm。
6.3.3 单桩竖向抗拔静载试验要点本试验工作按照中华人民共和国行业标准《建筑桩基技术规范》JGJ 94－94(附录D)中的有关规定进行要点如下：6.3.3.1 从成桩到开始试验的间歇时间：在桩身强度达到设计要求的前提下，对于砂类土，不应少于10d；对于粉土和粘性土，不应少于15d；对于淤泥和淤泥质土，不应少于25d6.3.3.2 试验加载方式：一般采用慢速维持荷载法（逐级加载，每级荷载达到相对稳定后中下一级荷直至破坏，然后逐级卸载到零）当考虑结合实际工程桩的荷载特征时，也可采用多循环加卸载法（每级荷载达到相对稳定后卸载到零）6.3.3.3 慢速维持荷载法按下列规定进行加、卸载和竖向变形观测：（1） 加载分级：每级加载值为预估极限荷载的1/10～1/152） 沉降观测：每级加载后间隔5、10、15min各测读一次，以后每15min测读数一次，累计1h后每隔30min测读一次每次测读值记入记录表中，并记录桩身外露部分裂缝开展情况3） 变形相对稳定标准：每一小时内的变形值不超过0.1mm，并连续出现两次（由1.5h内连续观测值计算），认为已达到相对稳定，可加下一级荷载4） 终止加载条件：出现下列现象之一时，可终止加载试验：Ⅰ 桩顶荷载为桩受拉钢筋总极限承载力的0.9倍时；Ⅱ 某级荷载作用下，桩顶变形量为前一级荷载作用下5倍；Ⅲ 累计上拔量超过100mm。
广州继善建筑技术作业指导书 文件编号：ZYZD B－07 受控基坑及边坡锚杆、基桩抗拔试验第 Ⅲ 版 第 0 次修订第 6 页 共 6 页6.3.3.4 卸载观测：每级卸载为加载时的两倍，每级卸载后，隔15min读数一次，测读二次后隔30min再读一次，可卸下一级荷载（本附录未作明确规定）6.3.3.5 单桩竖向抗拔极限承载力的判定：（1） 对于陡变形U－△曲线，取陡升起点荷载为极限荷载； （2） 对于缓变形U－△曲线，根据上拔量和△－lgt曲线变化综合判定，即取△－lgt曲线尾部显著弯曲的前一级荷载为极限荷载CXWJⅢ09-28 工 程 概 况 表1工程名称工程地点建设单位勘察单位设计单位承建单位锚杆施工单位监理单位质量监督站结构形式锚杆直径（mm）锚固段长度（m） 自由段长度（m） 锚杆类型锚杆孔径（mm）锚杆设计轴向拉力Nu（kN）要求最大试验荷载（kN）锚杆总数检测锚杆数设计锚杆长度（m）入土（岩）层检测方法检测日期 备 注 资料提供单位： 提供人： 年 月 日下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除！！！谢谢！！！1、沟通是管理的浓缩。
