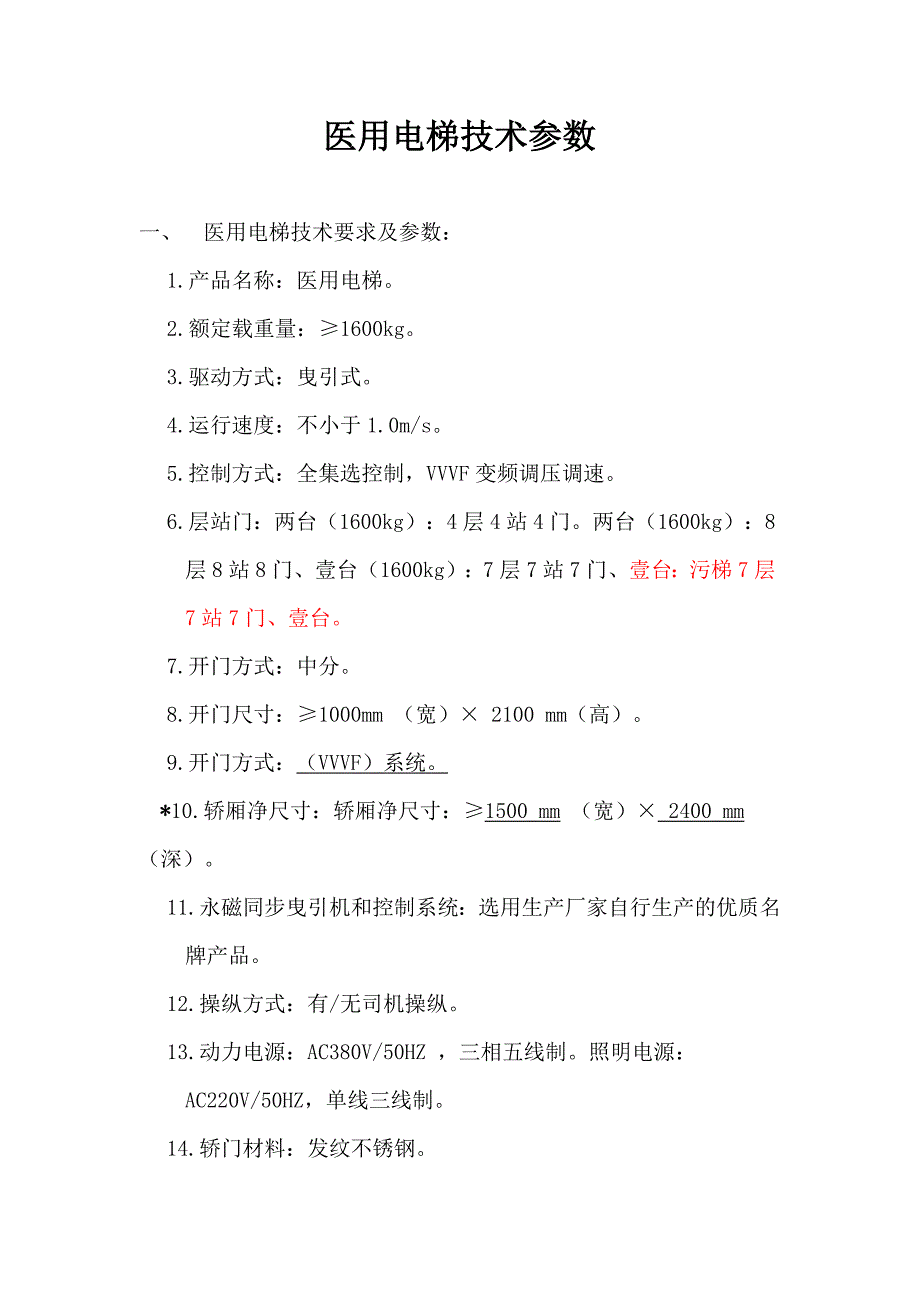

医用电梯技术参数一、 医用电梯技术要求及参数：1.产品名称：医用电梯2.额定载重量：≥1600kg3.驱动方式：曳引式4.运行速度：不小于1.0m/s5.控制方式：全集选控制，VVVF变频调压调速6.层站门：两台（1600kg）：4层4站4门两台（1600kg）：8层8站8门、壹台（1600kg）：7层7站7门、壹台：污梯7层7站7门、壹台7.开门方式：中分8.开门尺寸：≥1000mm （宽）× 2100 mm（高）9.开门方式：（VVVF）系统10.轿厢净尺寸：轿厢净尺寸：≥1500 mm （宽）× 2400 mm（深）11.永磁同步曳引机和控制系统：选用生产厂家自行生产的优质名牌产品12.操纵方式：有/无司机操纵13.动力电源：AC380V/50HZ ，三相五线制照明电源：AC220V/50HZ，单线三线制14.轿门材料：发纹不锈钢15.轿壁材料：发纹不锈钢（两侧配扶手）16.厅门材料：发纹不锈钢厅门和小门套17.轿厢吊顶：普通型18.操纵箱和呼梯箱：发纹不锈钢面板、数码管显示19.消防装置：具备，有紧急返回1楼功能20.其他配置：五方对讲器、运行计数、报警、超载显示、应急照明、警铃、门光电保护、机房层楼显示、轿厢照明、风扇、厅外、轿内位置显示、超速保护。
有摄像头和摄像电缆盲文按钮二）驱动部分：1.驱动方式：曳引式由投标品牌厂家生产）2.井道布置形式：（详见实物并制出电梯土建图）三）控制系统：1.控制类别： 全集选自动控制VVVF2.控制功能：详见《电梯控制系统功能规格表》电梯控制系统主要功能规格表:序号功能名称功能介绍（要求）备注1检修运行电梯进入检修状态，系统取消自动运行以及自动门的操作按上（下）行按钮可使电梯以检修速度点动向上（向下）运行松开按钮电梯立即停止运行2直接停靠运行以距离为原则，自动运算生成从启动到停车的平滑曲线，没有爬行，直接停靠在平层位置3最佳曲线自动生成系统根据需要运行的距离，自动运算出最适合人机功能原理的曲线，没有个数的限制，而且不受短楼层的限制4自救平层运行当电梯处于非检修状态下，且未停在平层区此时只要符合起动的安全要求，电梯将自动以慢速运行至最近平层区，然后开门5司机操作运行通过操纵箱拨动开关可以选择司机操作电梯可由司机选择运行方向和其它功能（比如直驶功能），电梯的关门是在司机持续按关门按钮的条件下进行的 6消防返基站接收到火警信号以后，电梯不再响应任何召唤和其他楼层的内选指令，以最快的方式运行到消防基站后，开门停梯。
7自动返基站当超过设定时间，仍无内部指令和层站召唤时，电梯自动返回基站等候乘客8井道参数自学习系统在首次运行前，需要对井道的参数进行自学习，包括每层的层高、强迫减速开关、限位开关的位置9锁梯功能自动运行状态下，锁梯开关动作后，消除所有召唤登记然后返回锁梯基站，自动开门此后停止电梯运行，关闭轿厢内照明与风扇当锁梯开关被复位后电梯重新开始进入正常服务状态10满载直驶在自动无司机运行状态，当轿内满载时（一般为额定负载的80℅），电梯不响应经过的厅外召唤信号但是，此时厅外召唤仍然可以登记，将会在下一次运行时服务(单梯) ，或是由其他梯服务(群控)11照明、风扇节电功能当超过设定时间，仍无内部指令和层站召唤时，则自动切断轿厢内照明、风扇等电源12自动修正轿厢位置电梯每次运行到端站位置，系统自动根据第一级强迫减速开关检查和修正轿厢的位置信息，同时辅助特制的强迫减速减速度彻底消除冲顶和蹲底故障13错误指令取消乘客在操纵箱内可以采用连续按动指令按钮两次的方法来取消上次错误登记的指令14反向自动消号当电梯运行到终端层站或者运行方向变更时，将此前所登记的反向指令全部自动取消15重复关门电梯持续关门一定时间后，若门锁尚未闭合，则电梯自动开门，然后重复关门。
16本层厅外开门在无其它指令或外召的情况下，若轿厢停靠在某一层站，按下该层站外的召唤按钮后，轿厢门自动打开17关门按钮提前关门电梯在自动运行模式下，处于开门保持时，可以通过关门按钮提前关门，以提高效率18开门保持操作功能按开门保持按钮，电梯延时关门，方便货物运输等需求19防捣乱功能系统自动判别轿厢内的乘客数量，并与轿内登记的指令比较，如果登记了过多的呼梯指令，则系统认为属于捣乱状态取消所有的轿厢指令，需要重新登记正确的呼梯指令20轿厢到站钟电梯按照乘客的要求到达目的楼层后，从轿顶板发出提示信号21平层微调通过参数的调整，可以对平层精度进行微调22换站停靠如果电梯在持续开门超过开门时间后，开门限位尚未动作，电梯就会变成关门状态，并在门关闭后，自动登记下一个层站运行23故障历史记录系统具有记录，包括故障产生的时间与楼层等信息24超载保护当电梯内载重超过额定载重时电梯报警，停止运行25门光幕保护当关门过程中，门的中间有东西阻挡时，光幕保护动作，电梯转为开门但光幕保护在消防操作时不起作用26门区外不能开门的保护系统在非门区状态，禁止自动开门27逆向运行保护系统对旋转编码器的反馈信号方向进行识别，在运行中判断电动机的实际运行方向，一旦为逆向运行则报警提示。
28防打滑保护在非检修状态，电梯运行过程中，如果连续运行超过45秒后，而且没有平层开关动作过，系统就认为检测到钢丝绳打滑故障，所以就停止轿厢一切运行29接触器触点检测保护电梯在运行或者停止状态下，检测到接触器的吸合状态异常时，系统自动保护30电机过电流保护检测到电机的电流大于最大允许值时，系统自动保护31电源过电压保护检测到电源电压大于最大允许值时，系统自动保护32电机过载保护检测到电机过载，系统自动保护33编码器故障保护全系统只使用一个高速编码器来进行闭环矢量控制，如果该编码器发生故障，系统自动停机，杜绝因无法得知编码器故障引起的冲顶蹲底的故障34门开关故障保护当检测到电梯开关门超过设定次数以后仍未有效关门，系统停止开关门并输出故障35限位开关保护上（下）限位开关动作后电梯禁止向上（下）运行，但是可以向反方向运行36超速保护保证轿厢运行时的速度在安全控制范围内，以保证乘客和货物的安全37平层开关故障保护电梯在自动运行模式下，识别平层信号的粘连与丢失情况38五方通话通过对讲机，可实现轿内人员，电梯机房人员，轿顶人员，底坑人员与值班人员互相通话39全集选在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，自动响应厅外上下召唤按钮信号，任何服务层的乘客，都可通过登记上下召唤信号召唤电梯。
40停电自动平层 停电时，电梯自动就近平层，自动开门，疏散乘客41 语音报站 电梯运行过程中自动向乘客播报运行方向及即将到达的层站等信息42紫外线杀菌电梯空闲时自动启动安装于轿厢顶部的紫外线功能进行杀菌作业a) 轿内操纵厢类型：不锈钢面板，带层楼显示和方向显示b) 厅外召唤厢类型：不锈钢面板，带层楼显示和方向显示主要部件配置要求序号名称质量要求1曳引机投标品牌厂家制造2控制柜主板进口品牌3变频器进口品牌4安全光幕进口品牌5编码器进口品牌6主接触器国际知名品牌7平层开关（不属于主要配件）国际知名品牌安全系统满足最新国家标准须提供进口货物相关单据三）电梯产品制造标准：a) 国家标准：GB7588 —2003《电梯制造与安装安全规范》b)《电梯技术条件》（GB10058）c)《电梯试验方法》（GB10059）d)《电梯安装验收规范》（GB10060）e)《电梯操作装置、信号及附件》（JG5009-92）f)《电梯T型导轨》（JG/T 5072.1-1996）g)《电梯T型导轨检查规则》（JG/T 5072.1-1996）h)《电梯用钢丝绳》（GB8903-88）。
