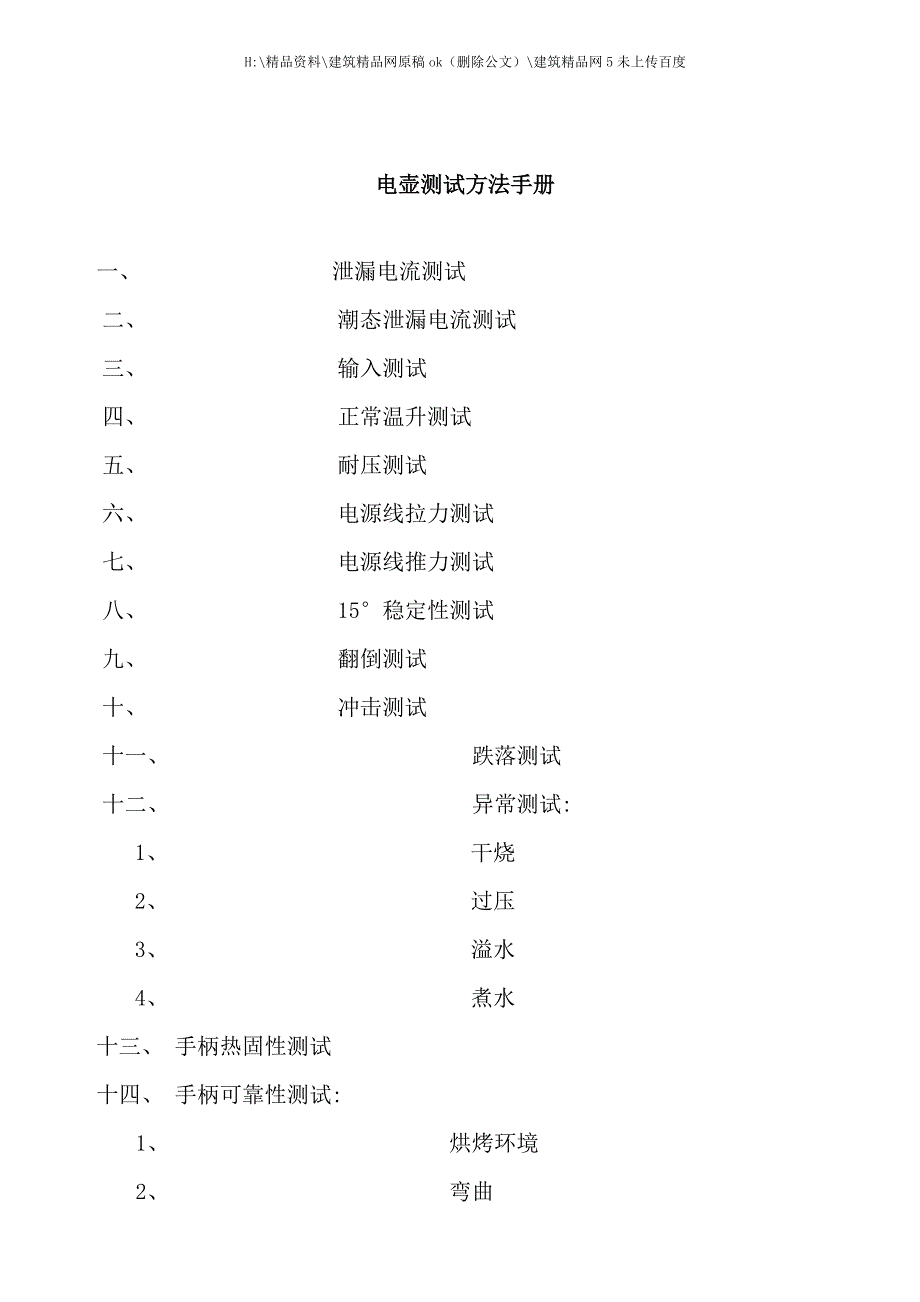

H:\精品资料\建筑精品网原稿ok（删除公文）\建筑精品网5未上传百度电壶测试方法手册一、 泄漏电流测试二、 潮态泄漏电流测试三、 输入测试四、 正常温升测试五、 耐压测试六、 电源线拉力测试七、 电源线推力测试八、 15°稳定性测试九、 翻倒测试十、 冲击测试十一、 跌落测试十二、 异常测试: 1、 干烧2、 过压3、 溢水4、 煮水十三、 手柄热固性测试十四、 手柄可靠性测试: 1、 烘烤环境2、 弯曲3、 静负荷4、 静受力十五、 密封件老化及泄漏电流测试备注: 所有UL1082的产品如咖啡壶、 电热水壶、 热水瓶等, 除须具备温度调节( TEMPERATURE REGULATING) 或调节限温并用( COMBINED REGULATING AND LIMITING) 的保护装置外, 另须具备单独的限温装置( TEMPERATURE LIMITING DEVICE) 。
如果将所有的温度保护装置予以短路, 进行非正常测试( ABNORMAL TEST) , 而能符合安全要求, 则能够不需有单独且个别的限温装置( TEMPERATURE LIMITING DEVICE) 一、 泄漏电流测方法: 将样机放置于绝缘工作台上, 测试其外露非带电金属部件或塑胶外壳与火线( L) 、 零线( N) 间的漏电流( 接线方式同图a) 按以下几种情况测试: ①在常温下( 未工作) 测试其泄漏电流②在额定电压下工作, 开关置最高档, 在下列时间测试其泄漏电流: a.通电0－5sb.通电5s－10minc.10min热稳定要求: 泄漏电流小于0.5mA测试仪器: Model 3226泄漏电流表 Model 3227接线测试盒二、 潮态泄漏电流测试方法: 将样机放入一个温度为32±2℃, 湿度为88±2℅RH的环境中48小时, 然后取出测试其外露非带电金属部件或塑胶外壳与火线( L) 、 零线( N) 间的漏电流( 接线方式同图a) 按以下几种情况测试: ①在常温下( 未工作) 测试其泄漏电流②在额定电压下工作, 开关置最高档, 在下列时间测试其泄漏电流: a.通电0－5sb.通电5s－10minc.10min热稳定 ③耐压测试1000V/8.3mA/1min。
要求: 泄漏电流小于0.5mA, 耐压测试经过测试仪器: 湿热箱三、 功率输入测试方法: 样机输入额定电压, 记录其初始与热稳定后的功率值要求: 测定值在额定值的＋5％, －10％间测试仪器: 功率仪四、 正常温升测试方法: ①样机放入测试角中, 底下铺两层白色薄棉纸输入额定功率 ②容器内装入最大刻度水工作到水沸腾, 然后倒掉加入接近室温的冷水, 重复此动作三次每次间隔时间不超过30秒( 最后一次工作到温度稳定) 记录以下关键点温度: a发热盘与胶件接触处b手柄与容器接触点c手柄握手处 d密封件要求: 样机无异常, 各温度点在有效值内测试仪器: 温度记录仪五、 耐压测试方法: 温升测试结束后, 样机电源线两插脚用金属箔连接, 在极性插脚与样机外非带电部分施加高压1000V/8.3mA/1min( 施加电压的起始值不应大于额定值的50％, 然后迅速升至规定值) 要求: 样机无击穿、 闪络, 测试经过测试仪器: 耐压仪六、 电源线拉力测试方法: ①电源线内25.4mm处齐口剪断, 外挂35lb重物保持1min ②样机放入烤箱内7h后, 冷却至室温做拉力测试( 同①) 。
烤箱温度设定为温升测试时样机外壳最高温度加10℃, 但最低不小于70℃要求: ①电源线线芯位移小于2mm, 外皮无破损 ② 烘烤后样机外壳无严重变形测试仪器: 烘烤箱七、 电源线推力测试方法: 样机电源线外25.4mm处向内施加一个推力, 推力超过6lbf要求: 电源线无机械损伤、 线芯无外露, 内连接无破坏测试仪器: 推拉力计八、 15°稳定性测试方法: 样机容器内装入最大刻度的水, 在15°斜面上以最不利的位置摆放要求: 样机无翻倒、 液体流出测试仪器: 角度计九、 翻倒测试方法: 样机容器内装满水开盖, 放在水平木板上, 然后升高木板记录样机翻倒的角度及容器内液体5s内的流速要求: 液体流速不超过133mL/S(样机翻倒角度应小于45°)十、 冲击测试方法: 三个样机置于水平面上, 用1.18lb的金属球对样机以下各点进行冲击(金属部分高度为1.5ft/lb,胶件部分高度为0.75ft/lb): a发热盘b靠近发热盘胶件c胶件连结处d温控开关旋扭e底盖开孔处要求: 样机带电部份无外露, 绝缘层无损坏十一、 跌落测试方法: 样机置于914mm的高度以最薄弱的部份自由落至硬木板上一次, 然后做泄漏电流测试( 同图a) 。
要求: 带电部件无外露, 绝缘层无损坏, 泄漏电流小于5mA十二、 异常测试:1、 干烧及泄漏电流方法: ①三个样机手柄固定在支架上, 样机悬空施加额定电压干烧 ②1#样机干烧5min, 2#样机干烧15min, 3#样机干烧30min完成后加入10～20℃水冷却, 然后倒出加入最大刻度的硬水( 每升0.5g的盐水) 测试泄漏电流各样机各重复此操作5次。
