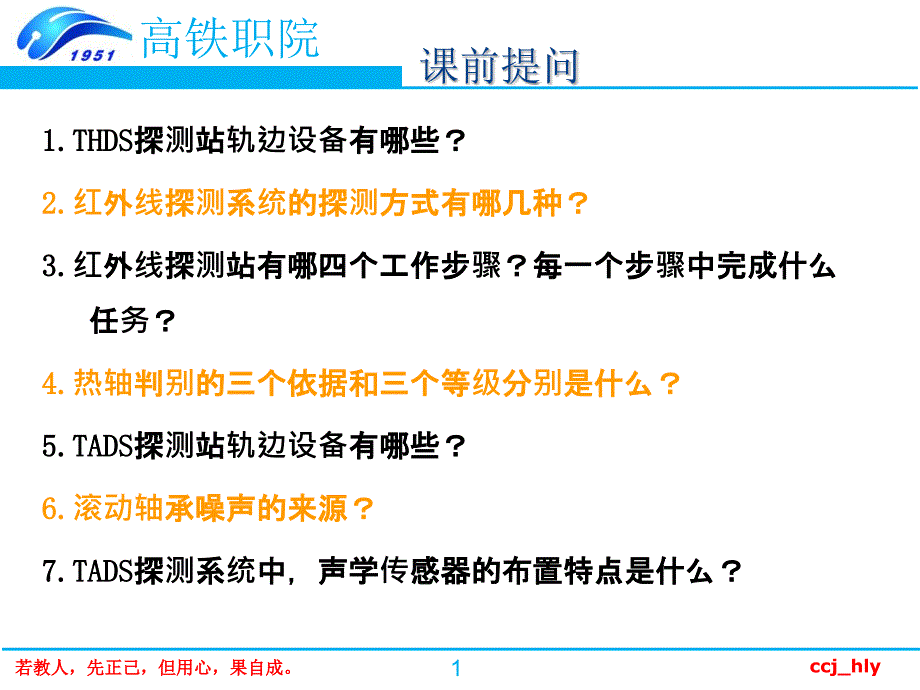

高铁职院1ccj_hly若教人，先正己，但用心，果自成课前提问1.THDS探测站轨边设备有哪些？2.红外线探测系统的探测方式有哪几种？3.红外线探测站有哪四个工作步骤？每一个步骤中完成什么任务？4.热轴判别的三个依据和三个等级分别是什么？5.TADS探测站轨边设备有哪些？6.滚动轴承噪声的来源？7.TADS探测系统中，声学传感器的布置特点是什么？请大家将放入袋中！谢谢配合！项目六 货车运行状态地面安全系统曹楚君车辆教研室高铁职院3ccj_hly若教人，先正己，但用心，果自成TPDS探测站构成2TPDS的功能及测试方法3 1目 录TPDSTPDS系统工作原理系统工作原理3高铁职院4ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法1234识别运行状态不良的车辆识别车轮踏面擦伤等测量车辆装载的超偏载状态统计轨道负荷当量通过总重 1.主要功能高铁职院5ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法擦伤剥离碾堆失圆高铁职院6ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法车辆运行状态识别：通过轮重减载系数、轴横向力/垂直力比值、轴横向力大小及变化特征实现。
2.测试方重减载系数：P/P，P：减载侧车轮的轮重减载量 P：减载和增载侧车轮的平均静轮重轮重减载系数越大，脱轨可能性越大P/P0.6高铁职院7ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法车辆运行状态识别：通过轮重减载系数、轴横向力/垂直力比值、轴横向力大小及变化特征实现2.测试方法轴横向力Q/垂直力P=脱轨系数脱轨系数值越大，脱轨可能性越大UICQ/P1.2高速动车组Q/P0.8高铁职院8ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法车轮踏面擦伤识别：通过踏面擦伤车轮引起的冲击荷载的大小识别2.测试方法高铁职院9ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法超偏载检测：通过车辆各轮轮载、轴载、转向架荷载大小与分布实现；2.测试方法超载偏载偏重高铁职院10ccj_hly若教人，先正己，但用心，果自成3.测试原理一、TPDS的功能及测试方法压力传感器测量垂直力P；剪力传感器测量横向力高铁职院11ccj_hly若教人，先正己，但用心，果自成一、TPDS的功能及测试方法高铁职院12ccj_hly若教人，先正己，但用心，果自成。
二、TPDS探测站构成测试间测试间 与监监控机柜车车号识别识别 装置测试测试 平台与传传感器平台1套、传感器1套、接线箱与接线盒、 信号电缆开关磁钢、 计轴测速磁钢、 天线、电缆机柜、传感器信号调理单元、监测工控机高铁职院13ccj_hly若教人，先正己，但用心，果自成探测站设备信息网络系统二、TPDS探测站构成高铁职院14ccj_hly若教人，先正己，但用心，果自成二、TPDS探测站构成轨道测试平台高铁职院15ccj_hly若教人，先正己，但用心，果自成二、TPDS探测站构成二维板式传感器高铁职院16ccj_hly若教人，先正己，但用心，果自成二、TPDS探测站构成不打孔剪力传感器高铁职院17ccj_hly若教人，先正己，但用心，果自成二、TPDS探测站构成天线磁钢高铁职院18ccj_hly若教人，先正己，但用心，果自成二、TPDS探测站构成机柜设备配置 传感器信号调理单元 监测工控机 测点服务器 不间断电源 车号识别工控机 数据远传单元 显示器、键盘、鼠标高铁职院19ccj_hly若教人，先正己，但用心，果自成三、TPDS系统工作原理二维板式压力传感器和剪力传感器，两种传感器均为电阻应变式传感器。
1.传感器R2R4R1R3Ui直流恒压电桥电路原理图RLACDILBU0高铁职院20ccj_hly若教人，先正己，但用心，果自成三、TPDS系统工作原理传感器分布 1.传感器不打孔剪力传感器二维板式传感器高铁职院21ccj_hly若教人，先正己，但用心，果自成小结&作业1、理解TPDS的功能2、掌握TPDS探测站轨边设备与机房设备的构成3、掌握探测站的工作原理作业：P312 1、2、5、7 题。
