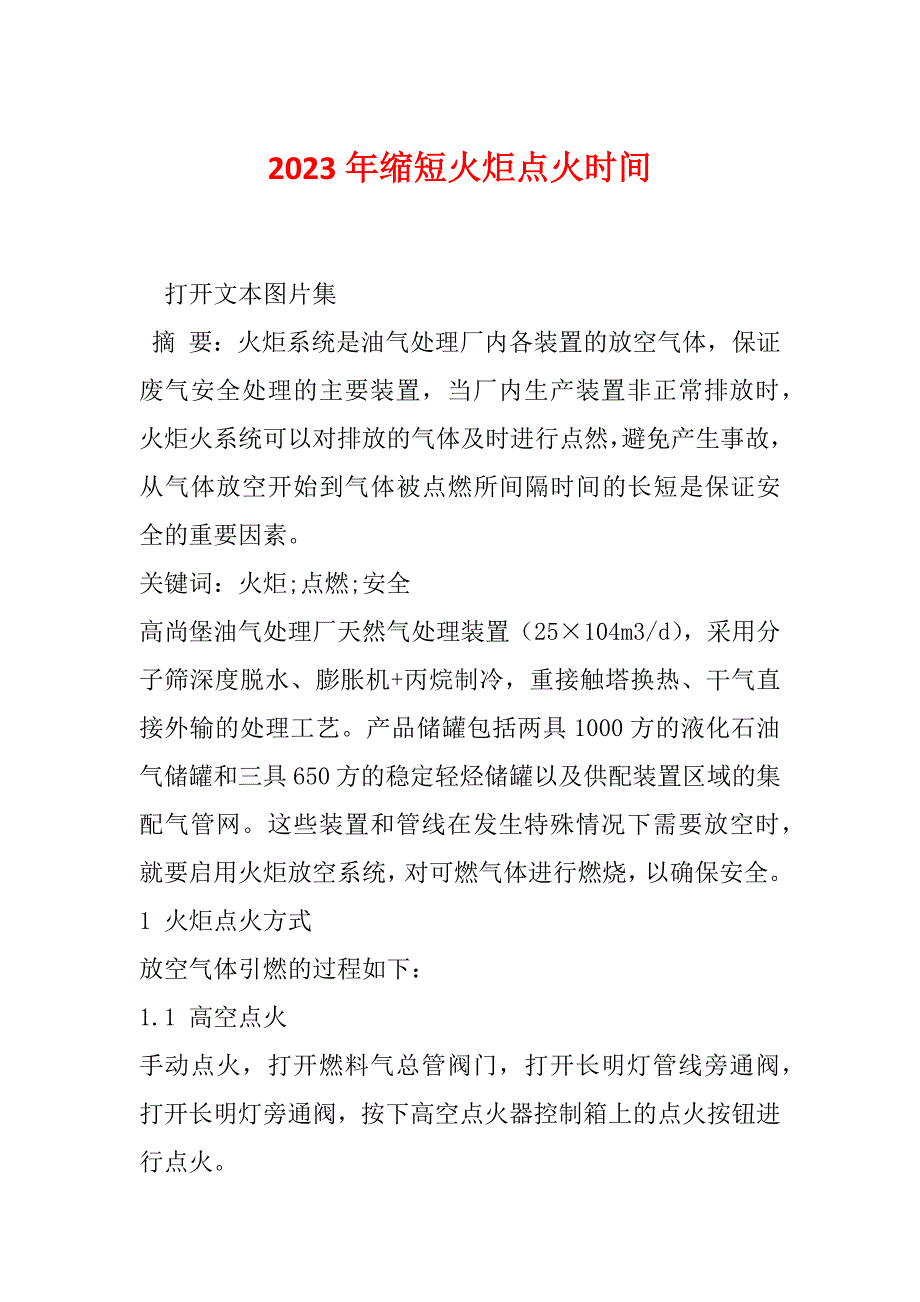

2023年缩短火炬点火时间 打开文本图片集 摘 要:火炬系统是油气处理厂内各装置的放空气体,保证废气安全处理的主要装置,当厂内生产装置非正常排放时,火炬火系统可以对排放的气体及时进行点然,避免产生事故,从气体放空开始到气体被点燃所间隔时间的长短是保证安全的重要因素 关键词:火炬;点燃;安全高尚堡油气处理厂天然气处理装置(25×104m3/d),采用分子筛深度脱水、膨胀机+丙烷制冷,重接触塔换热、干气直接外输的处理工艺产品储罐包括两具1000方的液化石油气储罐和三具650方的稳定轻烃储罐以及供配装置区域的集配气管网这些装置和管线在发生特殊情况下需要放空时,就要启用火炬放空系统,对可燃气体进行燃烧,以确保安全1 火炬点火方式放空气体引燃的过程如下:1.1 高空点火手动点火,打开燃料气总管阀门,打开长明灯管线旁通阀,打开长明灯旁通阀,按下高空点火器控制箱上的点火按钮进行点火PLC手动点火打开燃料气总管阀,关闭点火枪管线上的旁通阀打开长明灯旁通阀门,旋转高空点火器控制箱上的按钮至手动,开始点火,点火30S后,火枪管线上的旁通阀门自动关闭,如点火未成功再把按钮至手动一次,至点火成功PLC自动点火(此模式应用在火炬长期点燃条件下),打开燃料气总管阀,关闭点火枪管线上的旁通阀。
打开长明灯旁通阀,旋转高空点火器控制箱上的按钮至自动,火炬头处安装有热敏元件,当温度低于200℃时热敏传感器闭合,程序判定火炬熄灭,系统自动点火,温度高于200℃后,热敏传感器断开,程序判定火炬正常燃烧,系统待机1.2 地面点火打开地面内传焰点火器压缩空气总阀和燃料气总阀,按下地面内传焰点火器控制箱上的点火按钮,从观测窗口观察到火焰;确认长明灯是否点燃如果已点燃则关闭压缩空气总阀和燃料气总阀,如果未点燃则重复上述步骤2 现场情况分析2.1 人员操作分析无论是高空点火还是地面点火都需要人员到现场,按程序先导通火炬点火流程,然后进行点火,从放空开始到点火成功大概需要10min时间,在火炬未引燃这段时间排放的气体在500方左右,而在突发情况或天气恶略情况下点火所需要的时间会更长2.2 点火系统分析火炬系统使用的燃料气是从装置燃料气分离器引入的,打开控制阀可在5秒内达到点火电极处并引燃长明灯放空管线从各设备的放空点到火炬头大概有400m,管容大约12方,放空气体可在30s内到达火炬头,在理想情况下放空气到达火炬头时长明灯已经点燃,因此点燃放空气最短时间是30s3 缩短点火时间3.1 改造方案既然现场点火需要的时间较长,可以考虑远程点火。
把点火地点设置在长期有人值守的生产岗位中控室,在较短的时间内实现远程点火通过对现场的调查及对点火过程的分析,我们决定对PLC自动点火进行改造可实现远程点火的目的加装电磁阀,实现远程操控长明灯和分子封的气源在两个长明灯管线上和分子封管线上各增加一个电磁阀(DN25,24VDC),电磁阀的控制方式为断电时关阀,电磁阀设旁通阀(DN25不锈钢球阀),铺设信号线(两根KVVRP4×1.5mm2)至DCS系统,在DCS画面上设阀的开关按钮,通过DCS系统中的手动操作实现对长明灯和分子封的开关修改现场PLC程序把PLC自动点火的热敏触点信号接入中控室,在PLC中增加程序,中控室给出点火信号后电磁阀打开,电磁阀打开5s后,点火枪电极开始点火,打火持续20秒在DCS系統中先手动打开长明灯和分子封的电磁阀,点火枪将长明灯点着后引燃火炬火炬点着后,可以根据实际情况操控长明灯的开关3.2 改造后的效果①在放空气体时,通知中控点燃火炬,从中控室接到通知到长明灯引燃共需要30s;②改造后实现了远程点火,在天气恶略及人员不足的情况下依然可以迅速点燃火炬,降低了去现场操作引起的风险;③通过改造,精简了操作步骤,较少了操作强度,保证了系统的安全运行。
4 结束语实现远程点火后,对火炬是否已经引燃,需要操作人员到中控室门口观察火炬头,是否有火焰,夜间观测是很清晰,白天观察就差些,下一步将对系统进行进一步完善,在火炬头处增加火焰探测装置,及时反馈火炬状态的信息参考文献:[1]姚青.放空火炬系统的安全设计[J].化工设计,2000,10(5).[2]朱旭笛.轻烃回收装置改造的理论和实践[J].油气田地面工程,1994(6).。
