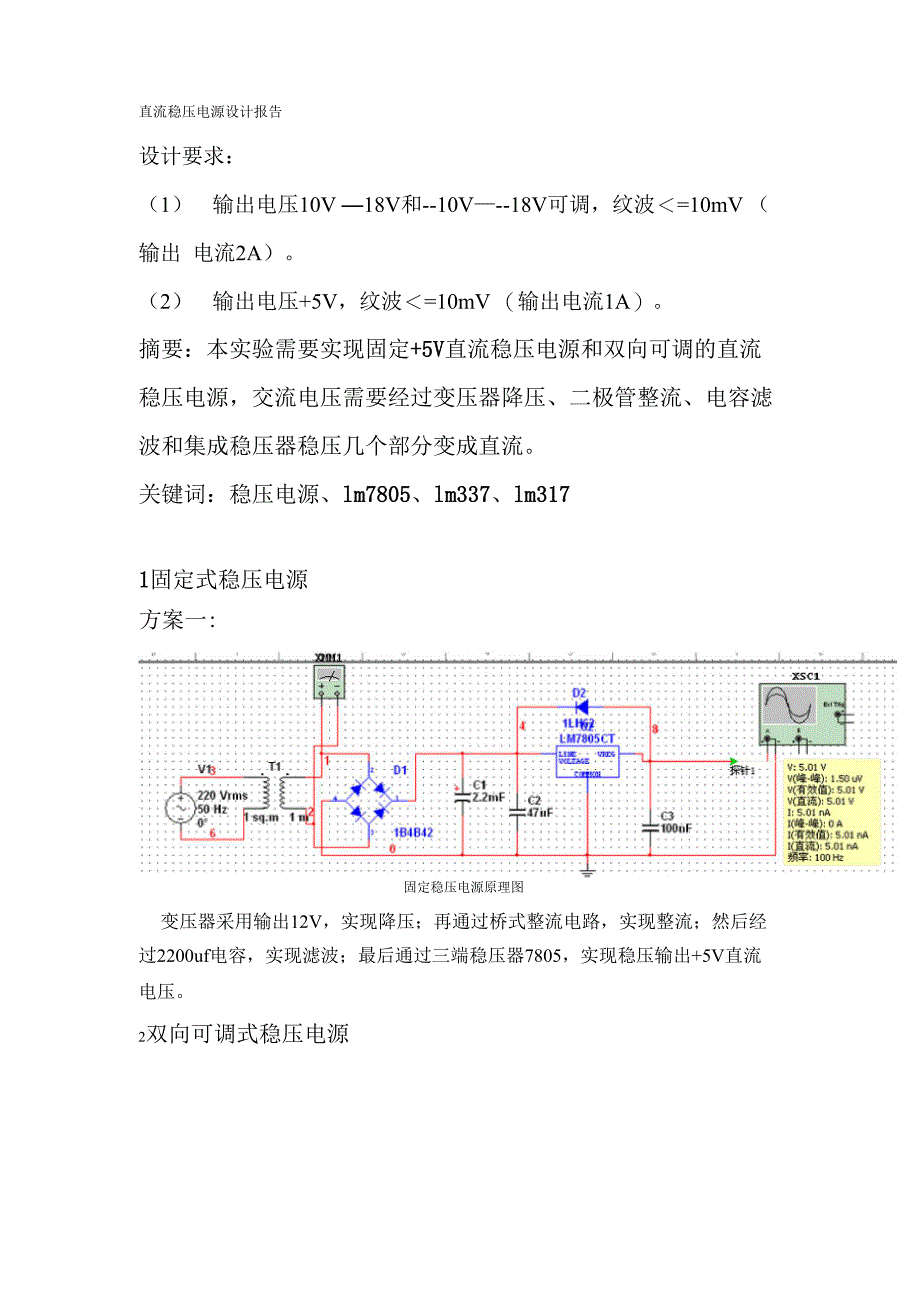

直流稳压电源设计报告设计要求：（1） 输出电压10V —18V和--10V—--18V可调，纹波＜=10mV （输出 电流2A）2） 输出电压+5V，纹波＜=10mV （输出电流1A）摘要：本实验需要实现固定+5V直流稳压电源和双向可调的直流 稳压电源，交流电压需要经过变压器降压、二极管整流、电容滤 波和集成稳压器稳压几个部分变成直流关键词：稳压电源、lm7805、lm337、lm3171固定式稳压电源方案一:固定稳压电源原理图变压器采用输出12V，实现降压；再通过桥式整流电路，实现整流；然后经过2200uf电容，实现滤波；最后通过三端稳压器7805，实现稳压输出+5V直流 电压2双向可调式稳压电源万案一:本设计方案采用可调式三端稳压器LM317和LM337，LM317是正电压可调 的稳压器，而LM337是负电压可调的稳压器；通过调整控制端的电阻值来改变 输出的直流电压大小；稳压器上加上二极管起到保护电路的作用，为了减少纹波 电压，在控制端加上一个电容；稳压器的输出端与控制端的电压差值为1.25V，通过Vo=1.25*（Rw+R）/R计算各电阻值，其中Rw是输出端与控制端间的电阻，R是控制端的电阻。
LM317HU1： LM337HLI1E --.如翊 VOLTAtE ■ - .测试部分:经测试+5V直流电压源输出的电压为+5.05V；可调电压源的可调范围为 --18.6V—--9.20V 和+9.20V—+18.05V基本符合设计要求设计中存在的问题分析及解决方案：（1）可调电压源部分：在模电实验室做好好的，没有出现什么问题；但用变 压器同时测试两部分就会烧掉整流桥（整流桥用的是集成芯片），当单个测试正 负两个部分均正常；经检测分析得出是整流桥级联时出了问题，可能是在整流桥 部分形成回路电流过大导致整流桥被烧解决方法：使用一个整流桥即可由于仿真时候使用一个整流桥经常出现错 误，使用两个就没问题了，所以在实际电路中才使用两个整流桥，进而造成这样 的问题。
