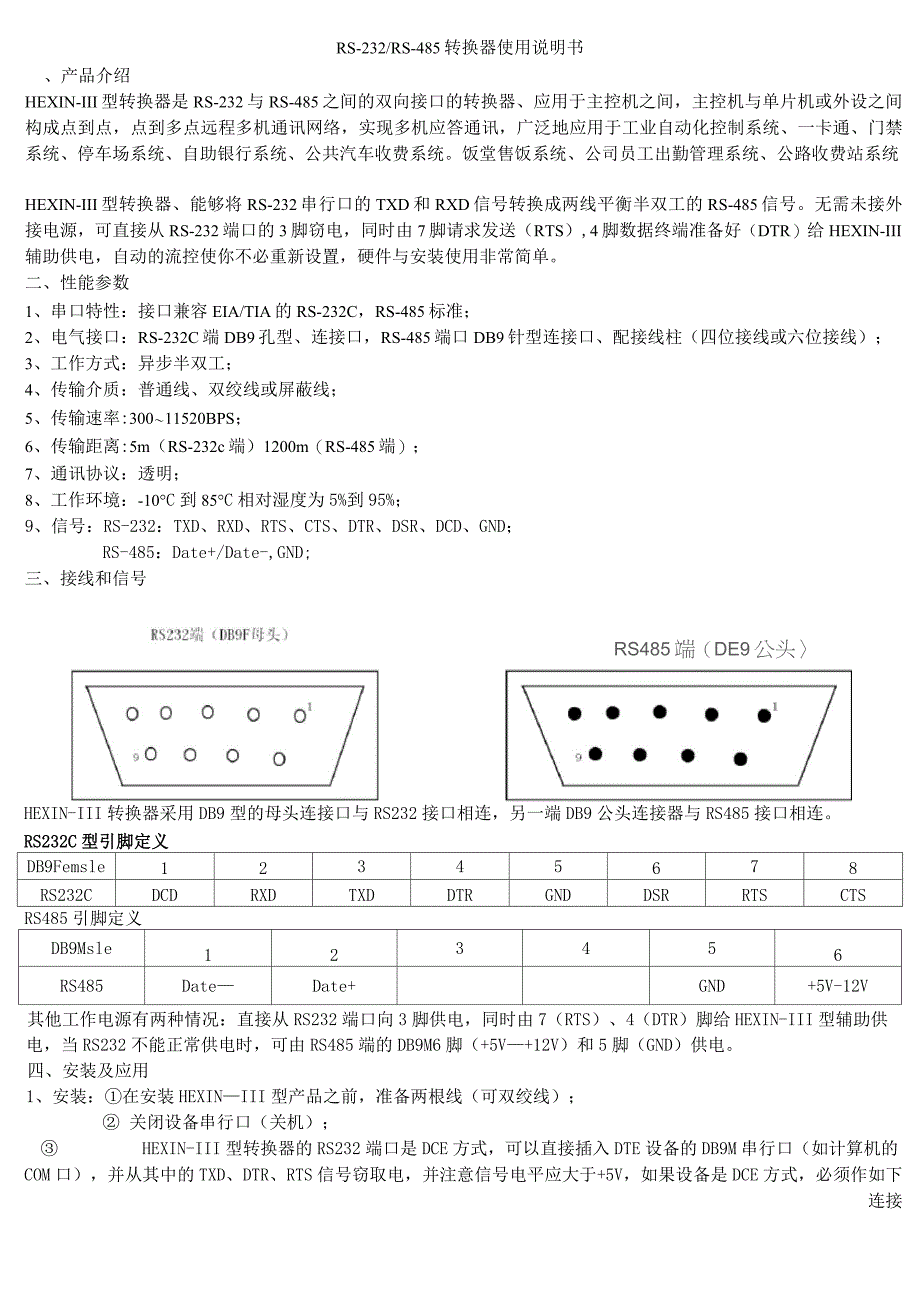

RS-232/RS-485转换器使用说明书、产品介绍HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统饭堂售饭系统、公司员工出勤管理系统、公路收费站系统HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS）,4脚数据终端准备好（DTR）给HEXIN-III辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；3、工作方式：异步半双工；4、传输介质：普通线、双绞线或屏蔽线；5、传输速率:300〜11520BPS；6、传输距离:5m（RS-232c端）1200m（RS-485端）；7、通讯协议：透明；8、工作环境：-10°C到85°C相对湿度为5%到95%；9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；RS-485：Date+/Date-,GND;三、接线和信号RS485端（DE9公头〉HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。
RS232C型引脚定义DB9Femsle12345678RS232CDCDRXDTXDDTRGNDDSRRTSCTSRS485引脚定义DB9Msle123456RS485Date—Date+GND+5V-12V其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V—+12V）和5脚（GND）供电四、安装及应用1、安装：①在安装HEXIN—III型产品之前，准备两根线（可双绞线）；② 关闭设备串行口（关机）；③ HEXIN-III型转换器的RS232端口是DCE方式，可以直接插入DTE设备的DB9M串行口（如计算机的COM口），并从其中的TXD、DTR、RTS信号窃取电，并注意信号电平应大于+5V，如果设备是DCE方式，必须作如下连接线:设备DB9针脚对应HEXIN-III型的RS232端口123456789DCE设备的DB9M132456789RS485设备与HEXIN-III型的连接如下HEXIN-III型转接口的DB9M针HEXIN-III五位接线端子RS485设备PinlDate-Date-Date-Pin2Date-Date+Date+Pin3GNDPin4GNDPin5GND+5V—+12VGNDPin62、应用1、RS232设备与RS485设备通讯该方式主要应用在控制端设备是RS232C接口，被控制端设备时RS485接口，两端设备因电气特性不一，不能直接相通，采用HEXIN-III型转换器即可透明的将RS232C接口信号转换为RS485信号2、RS485组网应用一台RS232主机欲控制多达32个RS485从设备时，可以使用该方式，为了防止信号的反射和干扰，需路的终端接匹配电阻（120Q、1/4W）。
主要有以下两种连接方式：①两个HEXIN-III型连接HEXIN-IIIoOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOHEXIN-III^)ate(+)ooooooooooooooooooooooooooooooooooDate(+)Date(--)OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOODate(--)GNDoooooooooooooooooooooooooooooooooooooGND②HEXIN-III型转换器和RS-485设备相连HEXIN-IIIoooooooooooooooooooooooooooooooRS485设备Date(+)ooooooooooooooooooooooooooooooooooT+R+or485+Date(--)oooooooooooooooooooooooooooooooooooT-R-or485-GNDoooooooooooooooooooooooooooooooooooooGND故障分析：1、数据通讯不成功a、检测RS232接口连接是否正确；b、检测RS485接口连接是否正确；c、检测RS232接口信号电平(TXD、DTR、RTS)是否低于+5V,若低于+5V可在DB9M的第6脚供电;2、数据丢失或乱码a、检测数据通讯设备两端数据速率，可是是否一致；b、可以加匹配电阻1/4W120Q；。
