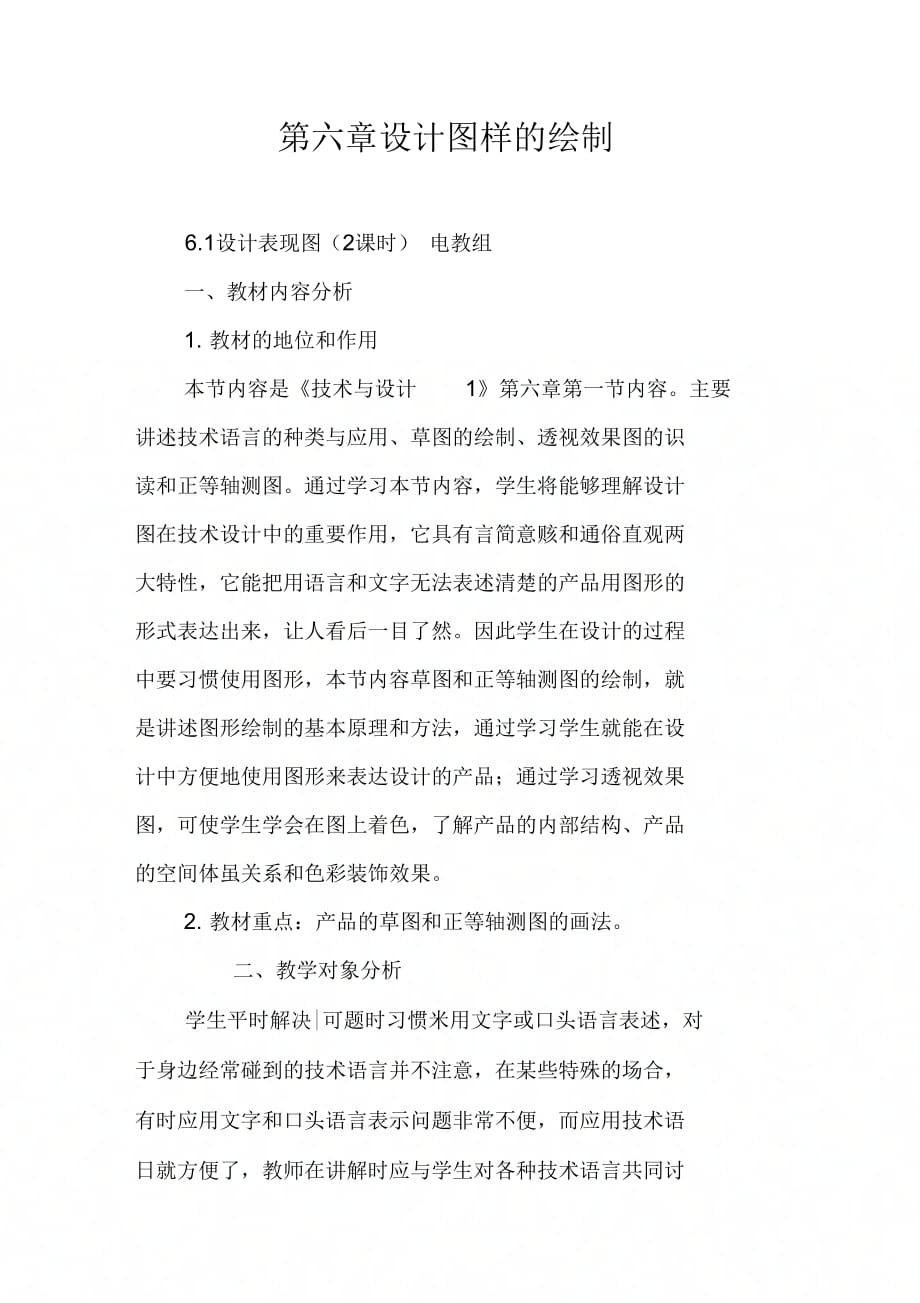

第六章设计图样的绘制6.1设计表现图（2课时） 电教组一、教材内容分析1. 教材的地位和作用本节内容是《技术与设计 1》第六章第一节内容主要讲述技术语言的种类与应用、草图的绘制、透视效果图的识 读和正等轴测图通过学习本节内容，学生将能够理解设计 图在技术设计中的重要作用，它具有言简意赅和通俗直观两 大特性，它能把用语言和文字无法表述清楚的产品用图形的 形式表达出来，让人看后一目了然因此学生在设计的过程 中要习惯使用图形，本节内容草图和正等轴测图的绘制，就 是讲述图形绘制的基本原理和方法，通过学习学生就能在设 计中方便地使用图形来表达设计的产品；通过学习透视效果 图，可使学生学会在图上着色，了解产品的内部结构、产品 的空间体虽关系和色彩装饰效果2. 教材重点：产品的草图和正等轴测图的画法二、教学对象分析学生平时解决|可题时习惯米用文字或口头语言表述，对 于身边经常碰到的技术语言并不注意，在某些特殊的场合， 有时应用文字和口头语言表示问题非常不便，而应用技术语 日就方便了，教师在讲解时应与学生对各种技术语言共同讨 论，并对各种技术语言举例说明，分类归纳，并说明其各使 用优点高一学生在《立体几何》中已学过三视图和斜二测图的 画法，对图形的画法和投影原理有了一定的了解，学生也具 备了一定的空间观念，但学生对正等测的画法一无所知，因 此教师在讲解时主要讲述正等测轴的位置、轴向变位系数以 及曲面体画法。
特别要讲清圆的正等测图的画法，因为它的 画法与斜二测不同，斜二测采用坐标法，正等测常采用四心 法，学生一定要掌握三、 教学目标知识与技能：1. 了解技术语言的种类及其应用，能用恰当的方式与他 人交流设计想法和成果2. 能绘制草图表达设计意图3. 能识读效果图4. 掌握正等轴测图的画法过程与方法：学生学会多角度地思考问题，发展思维能 力情感态度与价值观：培养对技术语言的兴趣，提高审美 情趣四、 教学策略1. 通过案例分析，组织讨论，理解技术语言的使用场合 和使用优点2. 通过图片展示，让学生学会识读效果图，了解色彩的 搭配和色彩的装饰效果3. 讲练结合，学生掌握草图和正等测图的画图方法五、教学资源准备图片、PPT,绘图工具六、教学程序设计：序号教学内容教师引领学生活动1引入新课PPT展示一些交通标志图来创设教学情境引出技术语言概念 回忆、讨论、回答2技术语言的种类与应用老师结合实际举例，师生共同分析案例，归纳技术语言的种 类，并对所知的技术语言进行分类终结出使用技术语言的 优点1. 听讲，参与讨论2. 分析案例，回答问题3草图的绘制1.组织学生徒手绘制直线、圆、椭圆和圆弧连接，掌握正 确的握吧笔姿势、对笔的控制能力。
2.结合台灯模型，学生徒手绘制草图，掌握草图的绘制步 骤3.根据学生绘制的草图分类，指出构思草图与设计草图的 区别1.4透视效果图的识读1. 以技术、计算机技术的发展为例，再结合教材“灯具” 案例，说明技术是设计发展的平台思考、参与讨论、听讲5正等轴测图1.以学生的生活设计为例，问：是不是我们这本书里指的设计？2. 用电熨斗和吹风机实物说明技术设计的概念3. PPT展示技术设计和艺术设计图片，让学生进行区别，归 纳出两者的侧重点思考、听讲听讲、记忆填写教材第27页“马上行动”并归纳出：有些产品的 设计既考虑到它实用的价值，也考虑到美观的要求6巩固练习组织学生分析教材第 27页“练习”第一题应用技术与设计的关系的知识进行分析7小结引导学生梳理本节内容，进行归纳归纳技术与设计的辩证关系。
