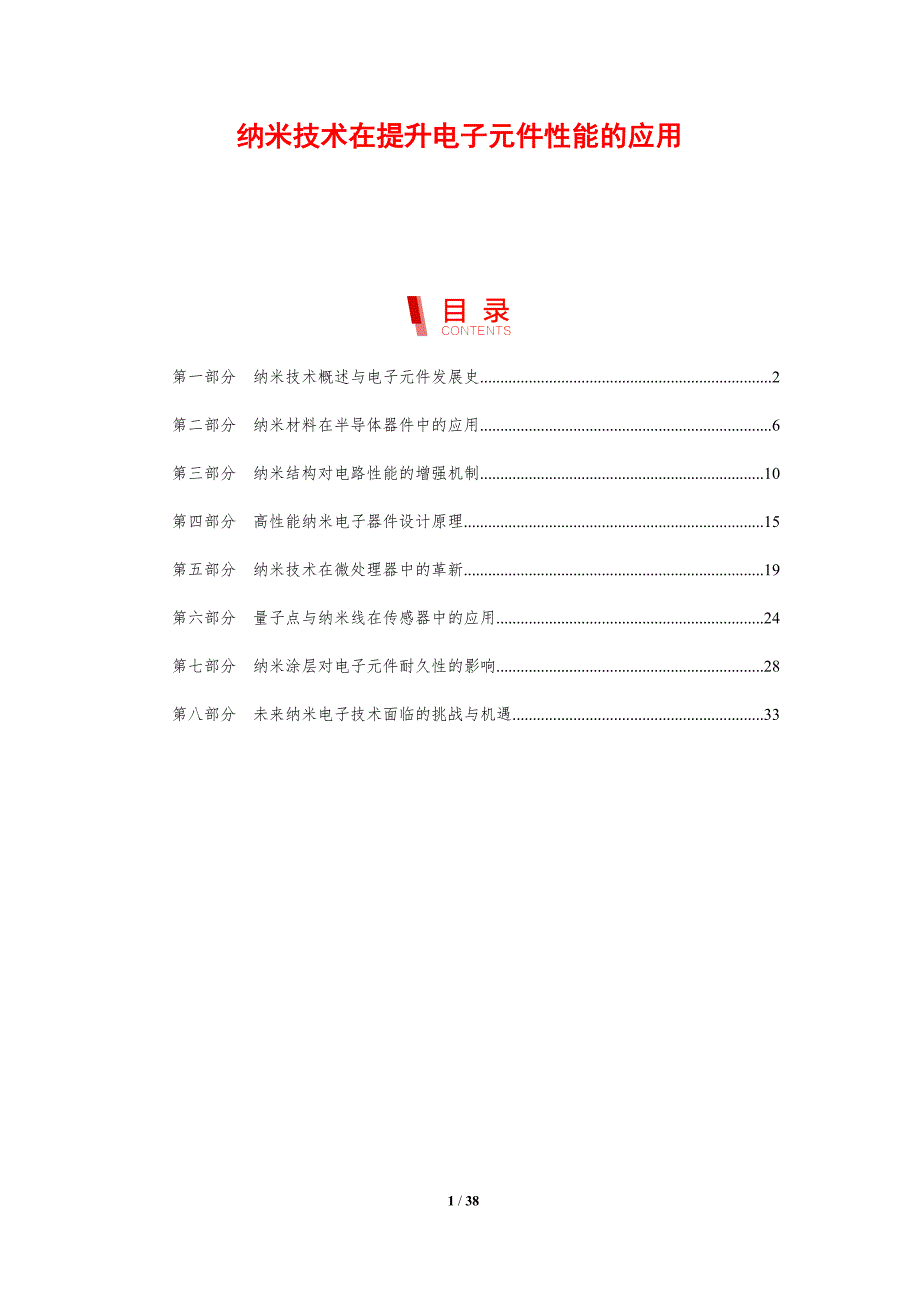

纳米技术在提升电子元件性能的应用 第一部分 纳米技术概述与电子元件发展史 2第二部分 纳米材料在半导体器件中的应用 6第三部分 纳米结构对电路性能的增强机制 10第四部分 高性能纳米电子器件设计原理 15第五部分 纳米技术在微处理器中的革新 19第六部分 量子点与纳米线在传感器中的应用 24第七部分 纳米涂层对电子元件耐久性的影响 28第八部分 未来纳米电子技术面临的挑战与机遇 33第一部分 纳米技术概述与电子元件发展史关键词关键要点纳米技术的兴起与核心原理1. 纳米尺度的定义：纳米技术涉及的尺寸范围在1到100纳米之间，这一尺度下的物质展现出独特的物理、化学和生物学性质，不同于宏观和微观尺度2. 量子效应的显现：在纳米尺度，材料的电子行为受到量子力学的显著影响，如量子点的能级分立，这为电子元件的微型化提供了理论基础3. 表面效应增强：纳米材料的表面积与体积比极高，导致表面效应成为主导，这对于催化剂、传感器等应用至关重要传统电子元件的演进1. 摩尔定律的推动：自1965年提出，摩尔定律预测集成电路上可容纳的晶体管数量大约每两年翻一番，这促进了电子元件的持续小型化2. 从真空管到半导体：电子元件经历了从真空管到晶体管，再到集成电路的转变，每一次技术革新都极大提升了设备性能并减小了体积。
3. 微电子学的发展：随着微电子技术的进步，处理器速度、存储密度的提升成为信息技术发展的主要驱动力纳米材料在半导体中的应用1. 高迁移率材料：纳米碳管和二维材料（如石墨烯）因其高电子迁移率被研究作为新型半导体材料，有望提高芯片的速度和能效2. 量子点技术：利用量子点的可控能级，开发出高性能的LED显示器和高灵敏度的光电探测器，展示了纳米技术在光电器件中的潜力3. 自组装技术：通过纳米级别的自组装过程，实现精确的材料排列，为制造更复杂的电子结构提供可能，减少了制造成本和提高了生产效率纳米电子器件的挑战与突破1. 界面与接触问题：纳米尺度下，材料的界面效应和接触电阻成为性能瓶颈，需要先进的表面处理技术和材料设计来克服2. 量子隧穿效应：器件尺寸缩小至纳米级后，电子的量子隧穿效应可能导致漏电流增加，这对设计低功耗器件构成挑战3. 热管理与稳定性：纳米器件的高功率密度产生更多热量，如何有效散热和保持长期稳定性是当前研究的重点纳米技术对未来电子产品的愿景1. 柔性电子与可穿戴设备：纳米材料的柔韧性和可打印性使得柔性电路板和可穿戴电子设备成为可能，开辟了电子产品的新领域2. 纳米机器人与生物电子：结合纳米技术和生物医学，研发出纳米机器人进行精准药物递送或细胞修复，以及生物兼容的电子植入物。
3. 超高速通信与计算：利用纳米技术开发的新型光电器件和量子计算单元，预示着未来超高速、超安全的信息处理时代环境与可持续性考量1. 资源高效利用：纳米技术在电子元件设计中的应用强调减少材料使用，提高能效，促进循环经济技术的发展2. 环境影响评估：纳米材料的生产和废弃阶段需考虑其对环境的潜在影响，推动绿色纳米技术的研究，确保可持续发展3. 安全性与伦理：研究纳米材料的生物相容性和长期环境效应，制定相应的安全标准和伦理指导原则，保障人类健康与生态平衡《纳米技术在提升电子元件性能的应用》摘要：纳米技术，自20世纪末崭露头角以来，已成为推动电子元件性能革命的关键力量本文首先概述了纳米技术的基本原理与特点，随后回顾了电子元件的发展历程，重点探讨了纳米技术如何在微缩化、提高效率和创新功能等方面对电子元件产生深远影响，展现了这一前沿科技在电子领域中的非凡成就一、纳米技术概述纳米技术，源自“nano-technology”，指在纳米尺度（1至100纳米）上设计、制造材料、设备和系统的技术其核心在于对物质的精细操控，利用纳米尺度下物质展现出的量子效应和表面效应，实现材料性能的显著增强纳米材料的高比表面积、独特的光学、电学和机械性能，为电子元件的微型化与性能优化提供了前所未有的可能性。
二、电子元件发展史电子元件的历史可追溯至19世纪末，从真空管的发明到晶体管的诞生，标志着电子技术的第一次重大飞跃晶体管的出现，不仅缩小了电子设备的体积，还极大提高了能效，为集成电路（IC）的出现奠定了基础20世纪60年代，摩尔定律的提出，预测集成电路上可容纳的晶体管数目每隔约两年便会增加一倍，这一规律成为指导电子元件微型化进程的黄金准则随着技术的演进，电子元件不断向纳米尺度挺进21世纪初，半导体制造工艺进入纳米时代，特征尺寸不断逼近物理极限例如，2005年左右，主流的CMOS工艺已达到90纳米节点，而到了2020年代，5纳米甚至更小的工艺节点已被实现，这背后离不开纳米技术的支撑三、纳米技术对电子元件性能的提升1. 微型化与集成度提升纳米技术通过精确控制材料的生长和结构，实现了电子元件的极端微缩例如，纳米线和纳米薄膜的应用，使得晶体管的尺寸大幅度减小，而不牺牲其电气性能，这直接推动了芯片集成度的指数级增长，符合并超越摩尔定律的预期2. 电性能优化在纳米尺度，材料的电子行为发生变化，如量子隧穿效应，这虽带来挑战，但也被巧妙利用例如，使用纳米碳管作为晶体管通道材料，可以实现更快的开关速度和更低的能耗，从而提升整体电路的性能。
3. 新型电子元件的开发纳米技术促进了新型电子元件的诞生，如忆阻器和纳米光电器件忆阻器作为一种非挥发性存储元件，具有模拟人脑神经元的潜力，是未来计算架构的重要组成部分纳米光电子学结合光子与电子的优势，为高速通信和数据处理开辟了新途径4. 能效与可持续性纳米材料的特殊性质，如优异的热导率和光电转换效率，使得电子设备更加节能纳米太阳能电池、散热材料等的应用，不仅提升了能源的利用效率，也促进了电子产品的环境友好性总结，纳米技术不仅极大地推动了电子元件的微型化进程，而且通过引入全新的材料和设计理念，显著提高了电子设备的性能、能效与可持续性面对未来，纳米技术将继续作为核心技术之一，引领电子元件向着更高性能、更低能耗和更多功能的方向发展，开启电子科技的新纪元第二部分 纳米材料在半导体器件中的应用关键词关键要点纳米晶体管的革命性进展1. 尺寸缩减与性能飞跃：随着纳米技术的进步，晶体管尺寸已降至几纳米级别，如鳍式场效应晶体管（FinFET）和 gate-all-around FETs (GAAFETs)，这些微小的结构极大提升了器件的开关速度，降低了功耗，为摩尔定律的延续提供了技术支持2. 量子效应的控制与利用：纳米尺度下，量子效应成为影响晶体管性能的关键因素。
科研人员通过精确调控材料的厚度和形状，利用量子隧穿效应或限制效应，设计出高性能的纳米晶体管，比如利用二维材料如石墨烯，探索其独特的电学性质以优化电子迁移率3. 新型材料的集成：硅基纳米晶体管之外，研究人员正探索如氮化镓(GaN)、二硫化钼(MoS2)等新型二维材料，这些材料具有高电子迁移率和更好的热稳定性，有望在高频、高压应用中替代传统材料，推动半导体行业向更高效能、更小体积的方向发展纳米级存储器的创新1. 电阻随机存取存储器(RRAM)：利用纳米材料的电阻变化特性，RRAM成为非挥发性存储器的新兴技术，其高速度、低功耗、高密度的特点适合大规模集成电路，尤其是在实现逻辑与存储一体化方面展现出巨大潜力2. 相变存储器(PCRAM)：基于纳米尺度的相变材料，如GST(锗锑碲合金)，在晶态和非晶态之间的快速转换实现数据存储这种技术的优势在于快速读写、耐久性好，且能够实现更高的存储密度，是未来固态存储器的重要方向3. 磁性随机存取存储器(MRAM)：通过纳米磁性隧道结，MRAM实现了非挥发性和高速读写的完美结合随着自旋电子学的发展，STT-MRAM（spin-transfer torque MRAM）利用电子自旋操控，进一步提高了存储器的性能和可靠性，适用于高性能计算和嵌入式系统。
纳米光子学与半导体集成1. 光子晶体与波导：纳米光子学通过设计纳米结构，如光子晶体，实现对光的精确控制，提高光电器件的集成度和效率这类技术对于开发小型化、高速率的光学互连和光计算芯片至关重要2. 表面等离子体光子学：利用金属纳米结构产生的表面等离子体共振效应，可以极大地增强光与物质的相互作用，应用于高灵敏度的光探测器、高效的激光器和紧凑型光调制器，推动了光电集成的边界3. 量子点发光二极管(QLEDs)：纳米级量子点因其尺寸可调的发光特性，成为显示技术的新宠，不仅提升了色彩纯度和能效，也为柔性显示和量子信息处理提供了新的平台纳米传感器的精密制造1. 高灵敏度与选择性：纳米材料因其巨大的比表面积，能在传感器中实现对特定分子的极高灵敏检测，例如使用碳纳米管或纳米线作为敏感元件，对气体、生物分子的检测达到皮摩尔级别2. 多功能集成：通过纳米技术，传感器可以集成多种功能，如同时进行温度、压力、化学成分的监测，实现微型化和智能化，广泛应用于环境监控、医疗诊断等领域3. 生物兼容性与特异性：纳米传感器在生物医学应用中的突破，如利用纳米金颗粒的特异性标记和细胞内递送系统，不仅提高了检测精度，还减少了对生物体的侵入性。
纳米电子封装与散热管理1. 三维集成与微型封装：纳米技术促进了芯片的三维堆叠，减少了信号延迟，提高了集成度，同时面临热管理挑战通过纳米复合材料的使用，如碳纳米管增强的热界面材料，有效提升了散热效率2. 纳米尺度下的热传导：研究纳米尺度的热传导机制，利用纳米结构改善材料的热导率，如石墨烯片层在电子封装中的应用，不仅提高了热导性能，还减小了重量和体积3. 自适应散热策略：开发智能纳米材料，如温度响应性聚合物，能够根据设备发热情况自动调节热扩散路径，实现动态的散热管理，是未来高功率电子器件散热解决方案的重要方向纳米自愈合材料在半导体保护中的应用1. 智能修复机制：通过在半导体封装材料中融入纳米胶囊或自我修复化学键，当材料受损时，这些纳米粒子可以释放修复剂，自动愈合裂痕，延长电子元件的使用寿命，特别适用于极端环境下的电子设备2. 环境适应性增强：纳米自愈合材料能够提升半导体器件对湿度、温度变化的抵抗力，减少因环境因素导致的性能衰退，保持长期稳定工作3. 提升可靠性和成本效益：通过减少维护频率和延长产品寿命，纳米自愈合技术虽然初期投入可能增加，但长期来看能显著降低整体运营成本，是提升半导体产品市场竞争力的关键技术之一。
标题：纳米技术在半导体器件性能提升中的应用摘要：随着纳米技术的飞速发展，其在半导体领域的应用已成为推动电子元件性能革命的关键纳米材料，以其独特的物理、化学性质，为半导体器件的设计与制造开辟了新的可能性本文旨在探讨纳米材料如何通过其量子效应、高比表面积以及优异的电学、光学特性，显著提升半导体器件的性能，特别是在晶体管、存储器、光电器件等方面的应用一、纳米尺度下的量子效应纳米材料尺寸进入纳米尺度后，量子效应变得显著，这为半导体器件提供了前所未有的控制能力量子点，一种尺寸在几纳米到几十纳米之间的半导体结构，因其能级量子化特性，被广泛应用于高效率的激光器、单电子晶体管以及量子计算领域例如，利用量子点的可调谐发光特性，可以实现更高效的LED显示器和量子光通信设备二、高性能晶体管的纳米材料应用传统硅基晶体管面临尺寸缩小的物理极限，而纳米碳材料如碳纳米管和石墨烯的引入，为制。
