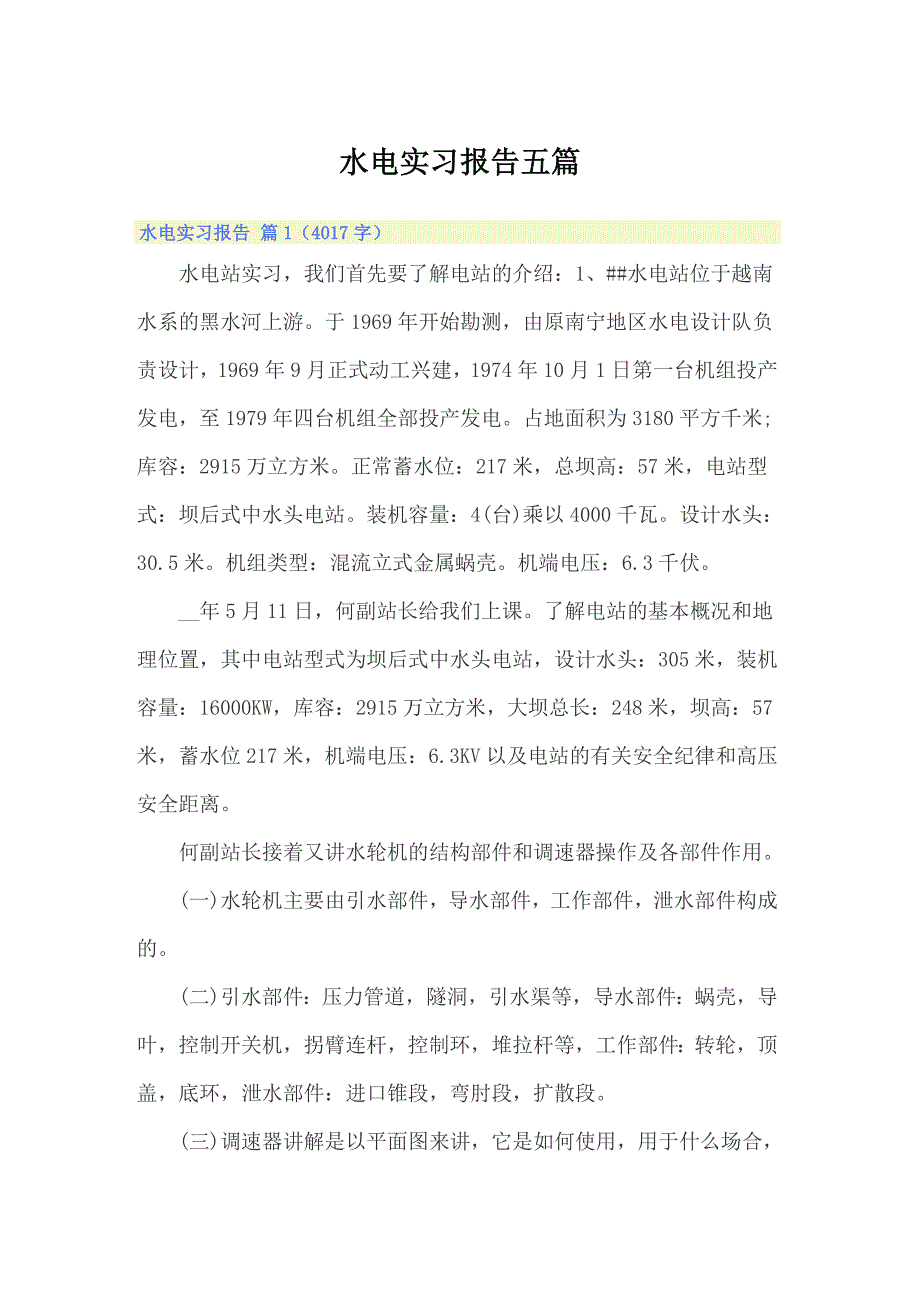

水电实习报告五篇 水电实习报告 篇1（4017字） 水电站实习，我们首先要了解电站的介绍：1、##水电站位于越南水系的黑水河上游于1969年开始勘测，由原南宁地区水电设计队负责设计，1969年9月正式动工兴建，1974年10月1日第一台机组投产发电，至1979年四台机组全部投产发电占地面积为3180平方千米;库容：2915万立方米正常蓄水位：217米，总坝高：57米，电站型式：坝后式中水头电站装机容量：4(台)乘以4000千瓦设计水头：30.5米机组类型：混流立式金属蜗壳机端电压：6.3千伏 __年5月11日，何副站长给我们上课了解电站的基本概况和地理位置，其中电站型式为坝后式中水头电站，设计水头：305米，装机容量：16000KW，库容：2915万立方米，大坝总长：248米，坝高：57米，蓄水位217米，机端电压：6.3KV以及电站的有关安全纪律和高压安全距离 何副站长接着又讲水轮机的结构部件和调速器操作及各部件作用 (一)水轮机主要由引水部件，导水部件，工作部件，泄水部件构成的 (二)引水部件：压力管道，隧洞，引水渠等，导水部件：蜗壳，导叶，控制开关机，拐臂连杆，控制环，堆拉杆等，工作部件：转轮，顶盖，底环，泄水部件：进口锥段，弯肘段，扩散段。
(三)调速器讲解是以平面图来讲，它是如何使用，用于什么场合，怎么操作等 上课三天后，何副站长及电站主任带领我们到厂房去参观沿途路上，清山水秀，风景优美， 首先从远处隐隐约约看到了像白云一样的瀑布溢流而下，走得越来越近时发现那是水从坝上飞流直下，漂过细小的雨滴打在脸上，就像绵绵细雨纷纷落下，同学们喜悦的心情顿时都把目光全部都投入那漂亮的瀑布去啦! 当走进厂房门口看到电站里的师傅们面带微笑的欢迎我们，更感到无比的激动，走进厂房，第一眼就看到了站立在中间的四台调速器，接着听到嗡嗡响的那就是发电机，下面连着水轮机!调速器旁就是会自动大油的贮油罐，后面是一排柜，里面装有各种自动的继电器、油开关、隔离开关以及还说明各个设备的型号、作用、用途、接着又到下层去看到超大的压力管道，还有水轮机的各个部件所在位置，再下一层就是有关设备所使用的各种油的进、排、油管连接着以及有关仪表 经过这次初略的参观后才认识到原来水电站的厂房的模样、布置是由那么多设备连接组合而成，也了解一些电站的怎样利用水而发出来的电 在这三天的上课里，何副站长上的主要内容有学看电站的电气主接线图、和图上各符号、名称、直流系统、励磁系统、常用电工仪表的使用及注意事项、油系统、气系统、水系统的有关知识点，还有电站水轮机开停机步骤及电气开停机操作票。
(一)水轮机开机步骤： 1. 得班长“令”开3#并网运行 2. 打开刹车柜排气阀3312阀 3. 打开压力油槽出口阀3317阀 4. 拔出锁定 5. 将3#机调速器频率给手轮调至空载位置 6. 手动→自动切换阀切至手动位置 7. 将开度限制手轮打开，机组转速上升达95% 8. 调整频率给定电流表指示“0时手动→自动切换阀切到自动位置 9. 合上3#机励磁调速器和励磁风机电源开关 10.投入3#机组灭磁开关按下FMK进行起励建压 11.与电气人员配合调整电压与系统电压一致 12.与电气人员配合调整机组的频率直至油开关自动合上 13.机组与系统并列后协调带上有功，无功并把开度限制(红针)放置最大位置 14.对机组全面检查上级班长 (二)水轮机停机步骤 1. 得班长指令解3#为热备用 2. 协调操作将3#机组有功，无功负荷减至零 3. 操作开度限制手轮关闭导叶 4. 待电气人员将油开关灭磁开关分闸后，切风机电源切调节器电源 5. 待机组转速降至35%时，关3#机组刹车柜排气阀3312阀 6. 打开3#机组刹车柜进气阀3303阀 7. 待机组停稳后，关刹车柜进气阀3303阀。
8. 投入锁定 9. 关3#机组压力油槽出口阀3317阀 10.全面检查机组处于热备用状态，汇报班长 (一)电气的开机操作票 1.得调度同意及班长2#机并网运行 2.投入2#开停机开关41KK 3.投入2#机同期开关TK 4.将同期开关QK切到粗调位置，进行电压调整 5.电气调整一致，把同期开关切到细调位置 6.将准同期开关切至“自动”位置 7.与水机人员配合频率直至断路器合上 8.将准同期开关切至“手动”位置，将TK，QK至“切”位置 9.机组并网运行后，对机组进行全面检查 10.检查无误后汇报班长 (二)电气停机操作票 1.得调度合解列“2#”机组作热备用 2.水机人员将有功，无功负荷减至零后，将油开关，灭磁开关扭向分闸位置 3.下2#机组工作闸门 4.水机人员停机完成后，提升2#机工作闸门 5.停机正常后对2#机组进行检查，并汇报班长 最后的6天时间领导为了让我们更好的学到重点 ，技能操作和培养我们的劳动观念把我们班的同学分为3个小组跟电站的职工上班一起学习，在我跟班这短暂的时间里我学会了如何看表、识表、抄表和一些常见故障处理和现象机组的事故处理：水轮机发电机运行中出现危及设备和人身安全的异常情况时，应迅速断开发电机主开关或将机组停机，这些异常一般有下列几种： (一)发电机主开关跳闸：促使主开路跳闸的原因是机组的继电保护装置运行，继电保护动作的原因的机组的外部事故或内部事故。
运行值班人员在发电机主开关跳闸后，应迅速检查自动灭磁开关是否跳开，如未跳开、应立即跳开并检查是哪一种保护动作 若是由于机组负荷而引起过电压保护运行，运行值班人员可继续开机恢复运行，若是由于外部短路而引起低压过流保护动作，运行值班人员可电告上级值班调度员后试送电一次，若不成功，则应停机，若是因机组本身事故而引起的跳闸事故和主变本身事故引起的跳闸，则应停机检查，不能试送电，如检查的由于运行值班人员误动作而引起主开关跳闸，则应将发电机迅速并网发电 (二)发电机着火：在发电机运行中，由于短路、绝缘击穿、绕组和铁芯局部过热等多种原因，可能引起着火发电机着火时，可以在电机附近闻到焦味，在风口可看到冒烟和火星，若非相同短路，则表计无变化确认发电机着火时，值班人员应用速断紧急停机按钮这时，发电机主开关及灭磁开关应一齐跳开，将磁场变阻器调到最大，然后用对发电机绝缘无损坏的灭火设备灭火，对卧式机组最好维持机组加速冷却和防止局部过热 (三)发电机主开关拒绝跳闸：当发电机外部一次回路发生短路时，如果继电保护拒绝动作或发电机主开关拒绝跳开，值班人员应根据外部短路的现象，定子电流表指示到顶，母线电压表指示剧烈降低，发电机发出异常响声等来判断并迅速手动将断路器跳开。
还有更多的事故处理、巡视检查各电气设备拒动原因等，在这里就不再一一列举 通过本次实习让我深刻的了解电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有一个完整的概念熟悉了该电厂的主接线连接方式、运行特点;初步了解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为今后走上工作岗位打下良好基础同时学习工人阶级的优秀品质，做到行动军事化、生活集体化，培养正确的劳动观念，为今后走向基层、服务基层奠定思想基础 初步了解发电厂、变电站生产的全过程深刻了解发电厂、变电站主要设备;包括发电机、变压器、断路器、互感器、隔离开关、电抗器、母线的型式、构造特点、主要参数及作用，对其他辅助设备也应有所了解着重了解发电厂、变电站的电气主接线形式、运行特点及检修、倒换操作顺序了解厂(站)用电的接线方式、备用方式及怎样提高厂(站)用电的供电可靠性 了解配电装置的布置形式及特点，并了解安全净距的意义了解控制屏、保护屏的布置情况及主控室的总体布置情况了解发电厂、变电站的防雷保护措施了解发电厂动力部分主要设备及形式、特点、参数，对电厂生产有完整的概念深刻了解变电站电气一次部分，为毕业设计收集整理资料，为毕业设计的顺利进行打下基础 。
通过这次毕业实习，我不仅将在学校的理论知识与具体的生产实践结合了起来，而且通过在水电站实习师傅们的讲解，让我知道了电力行业工人工作的严格要求制度，工作的艰辛，步步小心翼翼，要达到人身安全以及输送电的安全与保证 所以我要努力的为中国电力事业做贡献，为祖国做贡献水电实习报告 篇2（3164字） 一、实习目的 1. 了解我国目前形势下水利水电工程建设的方针、政策、现状和发展趋势 2. 通过对溪落渡水利工程的现场生产实习活动，以及参观相关水利枢纽工程，进一步加深对水利枢纽工程的理解，将理论知识和工程实践相结合，提高分析问题和解决问题的能力 3. 通过现场教学和参观，进一步加强对工程施工组织与施工管理知识的理解 4. 过学习大型水利工程的规划、设计及施工方面的技术经验，为毕业设计打下扎实基础 二、实习要求 通过实习，要求大家着重对溪落渡水利枢纽做如下几方面了解， 1. 枢纽工程规划和综合利用情况； 2. 枢纽总体布置和方案选择的特点； 3. 枢纽组成建筑物的作用、选型和设计原则； 4. 主副厂房的布置及厂区布置的特点； 5. 施工组织设计与主体工程的施工方法； 6. 工程建设监理实务。
在此基础上，结合所学理论知识，举一反三，分析其他已参观水利工程的技术特点 三、实习计划 1．时间： 2．方式：专题报告、现场教学、参观、工地实习、讨论、编写实习报告、考试 四、实习内容 一.对于水电站的总体状况的认识 1.工程流域介绍 1.1流域概况 金沙江是长江的上游河段，流经青、藏、川、滇四省区，流域面积47.32万Km，约占长江全流域面积的26%，从河源至宜宾干流河长3479Km，落差5100m，分别占长江干流全长和总落差的55%和95% 金沙江干流水量充沛且稳定，落差大而集中河口多年平均流量4920m3/s，年径流量1550亿m3，约为黄河的3.5倍，总计可开发的水能资源1.124亿kW 下游河段（雅砻江河口 至宜宾）水能资源的富集程度最高，河段长782Km，落差729m金沙江下游河段分四级开发，从上至下依次为乌东德、白鹤滩、溪洛渡和向家坝四座梯级水电站.规划总装机容量3930万Kw，总年发电量1833亿Kw.h图1金沙江下游河段详图 四座电站可获得总库容447亿m3，调节库容180亿m3 1.2工程地理位置 溪洛渡工程是《长江流域综合利用规划要点报告》推荐的金沙江开发的第一期工程之一。
它位于四川省雷波县和云南省永善县相接壤的溪洛渡峡谷，下游距宜宾市河道里程184km，距离三峡、武汉、上海的直线距离分别为770km、1065km、780km以发电为主，兼有防洪、拦沙及改善下游河段通航条件等综合利用效益 图3溪洛渡工程地理位置图 1.3工程建设的必要性 （1）溪洛渡水电站是实施国家“西电东送”战略的骨干电源 党的十五届五中全会提出的《中共中央关于制定国民经济和社会发展第十个五年计划的建议》，把落实西部大开发战略、西电东送作为了重要内容朱鎔基总理在为华南地区西电东送一期工程的批示中明确指出：西电东送工程的开工标志着西部地区大开发拉开了序幕国家计委在全国西电东送会议上，进一步明确西电东送要以水电为主，优先发展水电 金沙江是我国亟待开发的最大水电基地，也是世界上少有水能资源富集的河流溪洛渡水电站是金沙江水电基地的第一期工程，工程规。
