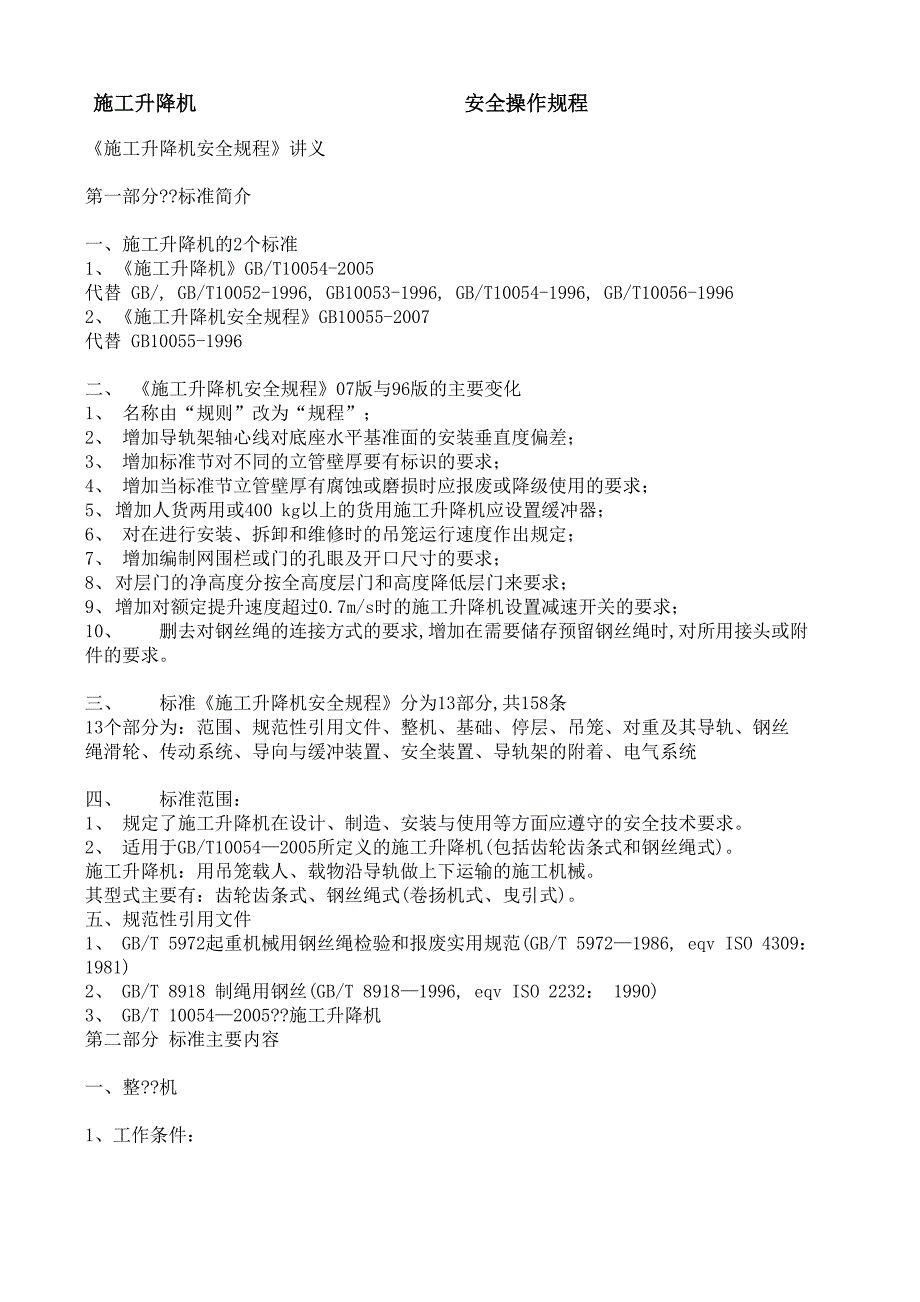

施工升降机安全操作规程《施工升降机安全规程》讲义第一部分??标准简介一、施工升降机的2个标准1、 《施工升降机》GB/T10054-2005代替 GB/, GB/T10052-1996, GB10053-1996, GB/T10054-1996, GB/T10056-19962、 《施工升降机安全规程》GB10055-2007代替 GB10055-1996二、 《施工升降机安全规程》07版与96版的主要变化1、 名称由“规则”改为“规程”；2、 增加导轨架轴心线对底座水平基准面的安装垂直度偏差；3、 增加标准节对不同的立管壁厚要有标识的要求；4、 增加当标准节立管壁厚有腐蚀或磨损时应报废或降级使用的要求；5、 增加人货两用或400 kg以上的货用施工升降机应设置缓冲器；6、 对在进行安装、拆卸和维修时的吊笼运行速度作出规定；7、 增加编制网围栏或门的孔眼及开口尺寸的要求；8、 对层门的净高度分按全高度层门和高度降低层门来要求；9、 增加对额定提升速度超过0.7m/s时的施工升降机设置减速开关的要求；10、 删去对钢丝绳的连接方式的要求,增加在需要储存预留钢丝绳时,对所用接头或附 件的要求。
三、 标准《施工升降机安全规程》分为13部分,共158条13个部分为：范围、规范性引用文件、整机、基础、停层、吊笼、对重及其导轨、钢丝绳滑轮、传动系统、导向与缓冲装置、安全装置、导轨架的附着、电气系统四、 标准范围：1、 规定了施工升降机在设计、制造、安装与使用等方面应遵守的安全技术要求2、 适用于GB/T10054—2005所定义的施工升降机(包括齿轮齿条式和钢丝绳式)施工升降机：用吊笼载人、载物沿导轨做上下运输的施工机械其型式主要有：齿轮齿条式、钢丝绳式(卷扬机式、曳引式)五、规范性引用文件1、 GB/T 5972起重机械用钢丝绳检验和报废实用规范(GB/T 5972—1986, eqv ISO 4309： 1981)2、 GB/T 8918 制绳用钢丝(GB/T 8918—1996, eqv ISO 2232： 1990)3、 GB/T 10054—2005??施工升降机第二部分 标准主要内容一、整??机1、工作条件：温度：-20°C~+40°C ；风速：作业风速20m/s,加节风速13m/s；电压偏差：±5%2、 安装垂直度： 导轨架轴心线对底座水平基准面的安装垂直度偏差应符合表1的规定。
表1导轨架架设高度（h）/m? ? ? ? HW? ? ? ? 70VhW100? ? ? ? 100VhW150? ? ? ? 150 VhW200? ? ? ? h>200垂直度偏差/mm? ? ? ?不大于导轨架架设高度的1/1000? ? ? ? <70? ? ? ? <90? ? ? ? <110? ? ? ? <130提示：1）标准节两个方向测量的偏差值应矢量合成；2） 对倾斜式或曲线式,其导轨架正面的垂直度偏差应符合上表；3） 物料提升机垂直度：％塔机垂直度：4%°，附着以下2%°3、 标准节标识： 标准节立管有不同壁厚时，应有标识4、 装拆、维修时的要求：1） 吊笼最大速度不应大于0.7m/s；2） 顶部进行控制操作时，其他操作装置均不应起作用，但吊笼的安全装置仍起保护作用 提示：1）其他操作装置主要指驾驶室内的操作装置；2）安全装置主要指防坠安全器、上限位等5、 标准节腐蚀、磨损的规定： 制造商应对主要结构件的腐蚀、磨损极限作出规定，对于标准节立管应明确其腐蚀和磨 损程度与导轨架自由端高度、导轨架全高减少量的对应关系当立管壁厚最大减少量为 出厂厚度的25%时，此标准节应予报废或按立管壁厚规格降级使用。
注：起重机械主要结构件报废标准为厚度减少10%时，若无计算能力，则报废6、 操作标识：在操作位置上应标明控制元件的用途或动作方向7、 固定标牌： 在施工升降机底部（防护围栏）易于观察的位置固定标牌：名称、型号、主参数、出厂 编号、制造日期、制造商名称及地址8、 附墙水平度： 附墙撑杆平面与附着面的法向夹角不应大于8二、基础1、 基础的处理1） 施工升降机基础应能承受最不利工作条件下的全部载荷2） 基础周围应有排水设施2、 防护围栏1） 作用：对吊笼和对重升降通道周围进行隔离，防止人员通行2） 地面防护围栏材料型式：实体板、冲孔板、焊接或编织网等网孔的网眼或开口应符 合表2的规定表2? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?单位为毫米 与相近运动部件的间隙（a） ? ? ? ?孔眼或开口的尺寸（） a<22? ? ? ? b<1022Va<50? ? ? ? b<1350VaW100? ? ? ? bW25 注：若孔眼或开口是长方形，则其宽度不应大于表内所列最大数值，其长度可大于表内 最大数值注：该表同时适应于层门、吊笼、传动防护罩等3） 地面防护围栏的高度不应低于1.8m。
对于钢丝绳式的货用施 工升降机，其地面防护围栏的高度不应低于1.5m4） 围栏登机门应装有机械锁止装置和电气安全开关，使吊笼只有位于底部规定位置时， 围栏登机门才能开启，且在门开启后吊笼不能起动5） 当附件或操作箱位于施工升降机防护围栏内时，应另设置隔离区域，并安装锁紧门 例：杭州华城SSB100型人货梯三、停层层门1、 作用：防人员高空坠落、高空坠物和人员被施工升降机伤害2、 层门型式：全高度层门和高度降低层门注：建筑工地全高度层门较少采用，多为高度降低层门3、 层门不应突出到吊笼的升降通道上，只能向楼层内开启4、 材料：实体板、冲孔板、焊接或编织网等，实体层门上应设置窗口眼孔尺寸符合表25、 层门高度不小于1.1m，与吊笼门水平距离不大于200mm，与吊笼运动部件距离一般不 小于0.5m吊笼门与登机平台边缘不大于50mm,6、 层门的净宽度与吊笼进出口宽度之差不得大于120mm7、 层门两侧护栏：高度不小于1.1m，护栏中间应设横杆，踢脚板高度100mm8、 层门的开、关应由吊笼内人员操作，不受吊笼运动的直接控制，与吊笼电气或机械联 锁9、 层门锁止元件的嵌入深度不应小于7mm四、吊笼1、 载人吊笼应封顶，且在吊笼底板与顶板之间应全高度有立面（含门）围护。
载人吊笼 门框的净高度至少为2.0m，净宽度至少为0.6m门应能完全遮蔽开口，其开启高度不应 低于1.8m2、 吊笼顶板应抗滑且周围应设护栏该护栏的高度不小于1.1m，护栏的中间高度应设横 杆，踢脚板高度不小于100 mm护栏与顶板边缘的距离不应大于100 mm3、 封闭式吊笼顶部应有紧急出口，并配有专用扶梯出口应装有向外开启的活板门，并 设有电气安全开关，当门打开时，吊笼不能启动4、 吊笼不允许当作对重使用5、 吊笼的额定乘员数为额定载重量除以80 kg，舍尾取整6、 吊笼底板应能防滑、排水7、 吊笼门应装有机械锁止装置和电气安全开关，只有当门完全关闭后，吊笼才能启动8、 应有防止吊笼驶出轨道的设施和防止吊笼门导向滚轮失效的设施五、对重及其导轨1、当施工升降机有一施工空间或通道在对重下方时，则应设有防止对重坠落的安全防护 措施2、当对重使用填充物时，应采取措施防止其窜动3、对重应根据有关规定的要求涂成警告色4、采用卷扬机驱动的钢丝绳式施工升降机吊笼不应使用对重5、安装、加节时应留出对重在导轨架顶部越程余量，当吊笼的额定提升速度大于 1.0m/s 时，对重越程不应小于 2.0m六、钢丝绳、滑轮1、钢丝绳1）人货两用施工升降机，提升吊笼或悬挂对重的钢丝绳不得少于两根，且相互独立。
2）钢丝绳应尽量避免反向弯曲的结构布置需要储存预留钢丝绳时，所用接头或附件不 应对以后投入使用的钢丝绳截面产生损伤2、滑轮1）钢丝绳式人货两用施工升降机的提升滑轮名义直径与钢丝绳直径之比不应小于 30；货 用的不应小于 202）吊笼对重用滑轮的名义直径与钢丝绳直径之比不应小于 303）平衡滑轮的名义直径不得小于倍的提升滑轮名义直径4）安全器专用滑轮的名义直径与钢丝绳直径之比不应小于 155）门悬挂用滑轮的名义直径与钢丝绳直径之比不应小于 156）所有滑轮、滑轮组均应有钢丝绳防脱装置，该装置与滑轮外缘的间隙不应大于钢丝绳 直径的 20%，且不大于 3mm8）钢丝绳进出滑轮的允许偏角不得大于七、传动系统1、安全要求1）传动系统的安全装置及安全防护应考虑到人身安全，其零部件应有防护措施保护板 上网孔及开口尺寸应符合表 2的规定2）传动系统及其防护措施应便于维修检查，有关零部件应防止雨、雪、泥浆、灰尘等有 害物质侵入2、齿轮齿条式传动系统1）齿轮齿条的啮合条件应符合：接触长度沿齿高不小于 40%，沿齿长不小于 50%，齿面 侧隙应为〜0.5mm2） 标准节上的齿条联接应牢固，相邻两齿条的对接处，沿齿高方向的阶差不应大于 0.3mm。
3、钢丝绳式传动系统（略）4、制动器1） 传动系统应设有常闭式制动器2） 制动器能使装有倍额定载重量、以额定提升速度运行的吊笼停止运行；也能使装有额 定载重量而速度达到防坠安全器触发速度（v+ ）的吊笼停止运行在任何情况下，吊笼 的平均减速度都不应超过 1gn3） 人货两用施工升降机制动器应具有手动松闸功能，并保证手动施加的作用力一旦撤除， 制动器立即恢复动作4） 不允许采用带式制动器5） 当采用两套或两套以上的独立传动系统时，每套传动系统均应具备各自独立的制动器八、导向与缓冲装置 1、 导向装置1）导轨架应能承受施工升降机在额定载重量偏载的情况下，以额定提升速度上、下运行 和制动时的载荷，以及在此情况下防坠安全器动作时的附加载荷2）齿轮齿条式施工升降机在计算由于防坠安全器动作作用下导轨架和齿条的强度时，载 荷冲击系数的取值如下：a） 渐进式安全器为；b） 瞬时式安全器为53）齿轮齿条式施工升降机吊笼与对重的导向应正确可靠，吊笼采用滚轮导向，对重采用 滚轮或滑靴导向2、缓冲装置1） 人货两用或载重量400 kg以上的货用施工升降机，其底架上应设置吊笼和对重用的缓 冲器2） 当吊笼停在完全压缩的缓冲器上时，对重上面的越程余量不应小于0.5m。
九、安全装置（一）一般要求1、 吊笼应具有有效的装置使吊笼在导向装置失效时仍能保持在导轨上2、 有对重的施工升降机，当对重质量大于吊笼质量时，应有双向防坠安全器或对重防坠 安全装置3、 防坠安全器在施工升降机的接高和拆卸过程中应仍起作用4、 在非坠落试验的情况下，防坠安全器动作后，吊笼应不能运行只有当故障排除，安 全器复位后吊笼才能正常运行5、 作用于一个以上导向杆或导向绳的安全器，工作时应同时起作用6、 防坠安全器应防止由于外界物体侵入合伙因气候条件影响而不能正常工作任何防坠 安全器均不能影响施工升降机的正常运行7、 防坠安全器试验时吊笼不允许载人8、 当吊笼装有两套或多套安全器时，都应采用渐进式安全器9、 防坠安全器只能在有效的标定期限内使用，有效标定期限不应超过一年二）齿轮齿条式施工升降机1、 吊笼应设有防坠安全器和安全钩防坠安全器应能保证当吊笼出现不正常超速运行时 及时动作，将吊笼制停；安全钩应能防止吊笼脱离导轨架或防坠安全器输出端齿轮脱离 齿条2、 防坠安全器动作时，。
