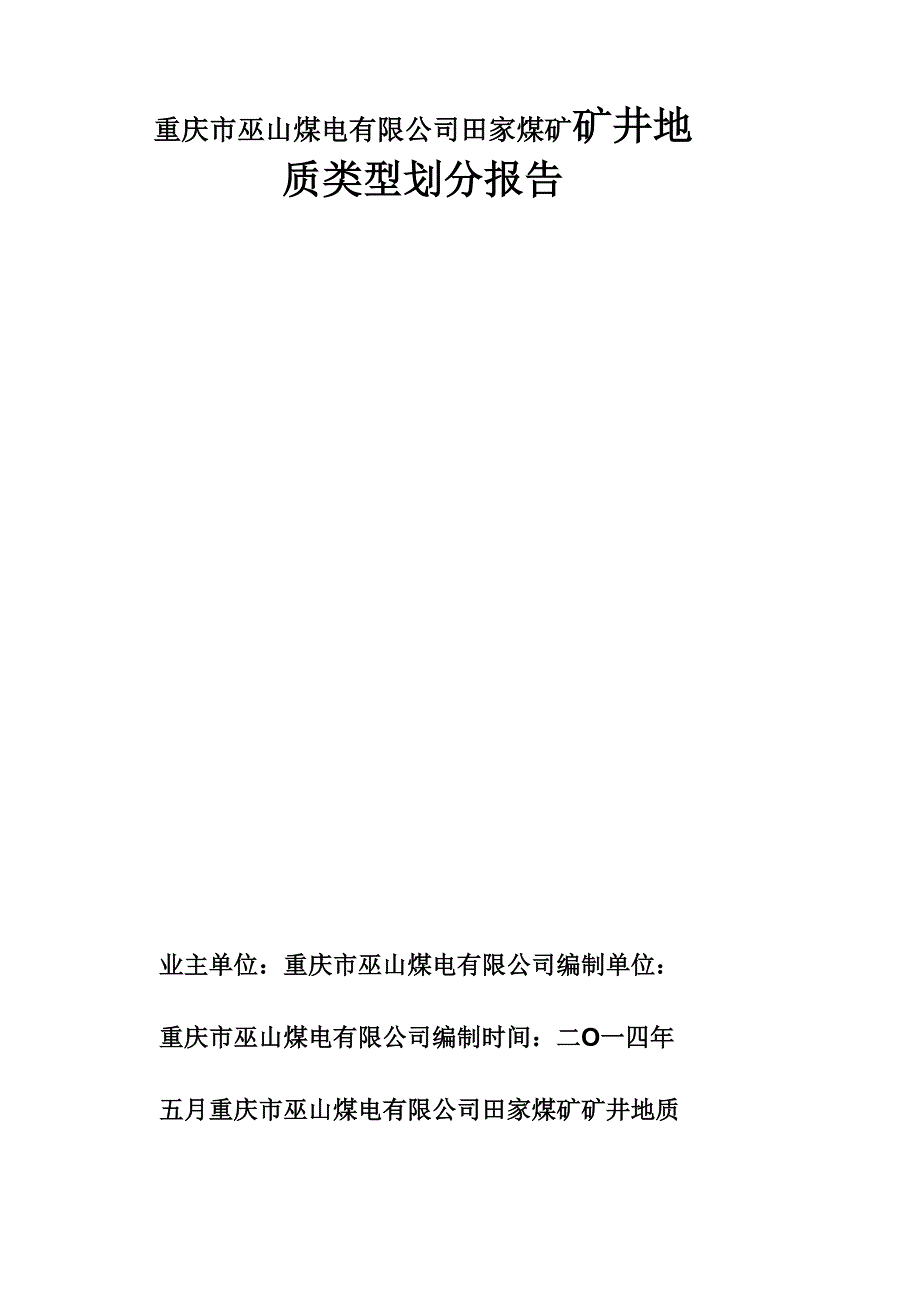

重庆市巫山煤电有限公司田家煤矿矿井地质类型划分报告业主单位：重庆市巫山煤电有限公司编制单位：重庆市巫山煤电有限公司编制时间：二O一四年五月重庆市巫山煤电有限公司田家煤矿矿井地质类型划分报告业主单位：重庆市巫山煤电有限公司法人代表：彭通富生产规模：30万t/a报告编制：邓素青、彭孝忠审核：唐鸿翔部门负责人：赵卫审定人：总工程师：编制单位：重庆市巫山煤电有限公司编制时间：二0一四年八月目录文字目录：1 概述1.1 目的任务1.2 矿井位置范围、交通及相邻矿井关系1.3 矿井现状1.4 编制依据2 以往地质工作及质量评述2.1 煤田勘查及补充地质勘探工作2.2 煤矿采掘揭露及井下地质探测工作2.3 煤矿地质工作质量评述3 地层构造3.1地层和含煤地层3.2 地质构造3.3 地质构造复杂程度划分4 煤层、煤质和资源/储量4.1煤层赋存特征4.2煤种及煤质变化4.3煤炭资源/储量估算4.4 煤层稳定程度划分5 瓦斯地质5.1 煤层瓦斯参数和矿井瓦斯等级5.2 矿井瓦斯赋存规律矿井瓦斯涌出量预测煤与瓦斯区域突出危险性预测矿井瓦斯类型划分水文地质含水层和隔水层分布规律和特征充水因素分析，煤矿及周边老空区分布状况涌水量构成，主要突水点位置、突水量及处理煤矿开采受水害影响程度和防治水工作难易程度煤矿水文地质类型划分工程地质岩层软硬程度及其结构特征软弱结构岩层的发育程度及分布地层的含水性及对边坡稳定性的影响工程地质条件类型划分其他开采地质条件8.1煤层顶底板特征8.2地层产状要素陷落柱、冲击地压、地热和天窗等地质灾害危险程度其他开采地质条件类型划分煤矿地质类型划分结果煤矿地质类型划分要素综述煤矿地质类型综合评定建议附图目录：煤矿地形（或基岩）地质图1:5000煤矿地层综合柱状图1:5000煤矿地质剖面图1:5000煤矿地质构造纲要图1:5000可采煤层厚度等值线图1:5000煤层底板等高线和资源/储量估算图1:5000矿井瓦斯地质图1:5000煤矿综合水文地质图1:5000煤矿水文地质剖面图1:5000工程地质平面图和断面图1:5000采掘工程平面图1:5000井上下对照图1:5000图名比例尺图号1.1 概述目的任务1.1.1 任务由来根据《煤矿地质工作规定》2013年12月31日国家安全监管总局国家安全监管总局、国家煤矿安监局关于印发《煤矿煤矿地质工作规定》的通知（安监总煤调[2013]135号），煤矿企业应完成矿井地质类型划分，编制矿井地质类型划分报告。
特编制《重庆市巫山煤电有限公司田家煤矿矿井地质类型划分报告》1.1.2 目的任务本次工作目的是贯彻落实《煤矿地质工作规定》，加强煤矿地质工作，防止和减少地质灾害事故，确保煤矿职工生命安全本次任务具体如下：1、收集矿井位置范围、交通及相邻矿井关系、自然地理等资料矿井以往地质及水文地质工作成果，矿井开拓、采掘等技术资料2、根据历年来收集的资料，煤层的特征，煤质的变化，资源储量来分析煤层的稳定程度3、调查矿井水文地质条件、含隔水层的分布、矿井及周边老空区分布状况，观测、调查矿井充水方式、涌水量及防治水情况，进行矿井充水因素分析，区分水文地质类型4、系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤的发育特征等基础上划分瓦斯地质类型5、从煤矿的顺层及穿层巷道，找出岩层软硬程度、构造及含水性，分析出工程地质条件类型6、收集煤层顶底板特征、地层产状，区分陷落柱、冲击地压、地热和天窗等地质灾害危险程度7、评价矿井开采受地质影响程度以及地质工作难易程度，按《煤矿地质工作规定》划分矿井地质类型，提出矿井地质工作建议，编制《重庆市巫山煤电有限公司田家煤矿矿井地质类型划分报告》。
1.2 矿井位置范围、交通及相邻矿井关系1.2.1 矿井位置及范围田家煤矿位于巫山县县城以东，方位85°，直距21km，行政区划属巫山县三溪乡石印村管辖，其矿区范围见表1表1田家煤矿矿区范围拐点80年西安坐标表拐点号XY备注13442626.7237413242.4423442172.2537411432.4333441456.7037410092.43开采标冋：43439326.7037410882.44+1150m〜+900m53439946.7037412342.44矿区面积：7.2573km263440686.7137413052.44开米煤层：k273441435.7137414093.4583441646.7137413712.441.2.2 矿井交通田家煤矿有15km县乡公路在三合铺接渝巴（东）公路，43km至巫山县城长江码头；经三溪乡至鳊鱼溪长江码头10km沿长江航道上可达万州、涪陵、重庆，下可至武汉、南京、上海矿井交通较方便，见图1图1矿区交通位置图（1：50万）1.2.3 相邻矿井关系田家煤矿北与巫山县田家煤炭工业总公司油杉树煤矿相邻，矿界间留有27〜37m,平均32m的隔离煤柱；南与巫山县石印煤业有限责任公司相邻，相互间有60m隔离煤柱。
与相邻矿井不重叠，无资源纠纷,其相邻矿井关系见图21.3自然地理地形地貌田家煤矿位于长江三峡巫峡北岸，区内山脉走向与构造线方向基本一致，呈北东向展布因受江河侵蚀切割，谷地呈“V”字型区内海拔一般+1100m〜+1700m，地势总体上西高东低，北高南低，由西向东呈阶梯状，东部陡坡、陡崖较发育地形坡角12°〜85°，坡度变化大矿区最高点海拔标高+1800m,最低点位于三溪河，海拔标高+200m，相对高差1600m,属溶蚀构造类型的高中山峡谷岩溶山地地貌当地最低侵蚀基准面为三峡库区，其水位一般在145.21〜175.21m之间运行，当地最低侵蚀基准面标高+145m气象水文田家煤矿属亚热带大陆山地型气候，具有四季分明，雨量充沛，温和湿润等特征据巫山县气象局1959年至1998年资料，本区年降雨量均值1050.7mm，极值688.1mm（1990年）〜1364.2mm（1998年），降雨多集中在每年的5〜9月份，占全年降水量的76%左右主导风向为东北风，平均风速1.8m/s，最大风速22.0m/s河谷区与山区气候差异明显河谷区年平均气温18.2°C，极端气温-6.9°C〜41.7°C，最冷月（1月）平均气温7.0°C，最热月（8月）平均气温28.9°C，冬季很少下雪，年日照时数大于1600小时。
山区较河谷区气温平均约低7〜10C，冬季常有降雪，最大积雪深度大于0.4m矿区无常年性地表水体，间歇性冲沟一般无水，雨时有水，雨后短时间内即被疏干1.3.1 地震根据国家技术监督局发布的《中国地震动参数区划图》（GB18306-2001）,矿区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s，地震基本烈度“度，区域稳定性好1.4矿井现状1.4.1 矿井五证一照及合法性田家煤矿始建于1979年，开采硫铁矿，因硫铁矿厚度小，品位低，经济效益差，1983年底改建开采煤炭资源，设计能力由3万吨/年改成15万吨/年矿井实际生产能力2001年15万吨/年，2008年已达21万吨/年，是巫山县最大的国有煤矿和县属重点企业2007年10月由重庆市国土资源和房屋管理局颁发了采矿许可证，2012年1月30日取得现采矿许可证，证号为5000002009041130023236，有效期为叁年零陆月（2012年1月31至2015年7月14日），开采深度为+1150m〜+900m,矿区面积为7.2573km2,登记开采二叠系上统吴家坪组的K煤层，核定2生产能力及生产规模为30万吨/年矿井安全生产许可证、营业执照和矿长安全资格证均在有效期内，为合法开采矿井。
1.4.2 矿井开采现状矿井平硐开拓，开采二叠系上统吴家坪组（Pw）的K煤层平硐22沿走向布置在煤层底板茅口灰岩中工作面采用长壁式采煤法，后退式开采，割煤机割煤，工作面刮板运输机或皮带运输机运输，大巷为架线机车运输矿井机械抽出式通风，平硐排水根据最新瓦斯等级鉴定和重庆市地质矿产研究院煤质检验报告，田家煤矿属瓦斯矿井，煤尘无爆炸危险性，煤自燃等级为III类，不易自燃根据重庆市巫山煤电有限公司田家煤矿2012度储量年报表，矿井实际生产能力30万吨/年矿井所采原煤主要用作冶炼、化工、发电等工业用和民用1.5编制依据1.5.1 法律及行政法规1、《中华人民共和国安全生产法》2、《中华人民共和国矿山安全法》3、《国务院关于预防煤矿生产安全事故的特别规定》2005年8月31日国务院令第446号4、《安全生产事故隐患排查治理暂行规定》2007年12月22日国家安全监管总局令第16号5、《煤矿安全规程》2011年1月25日国家安全监管总局令第37号6、《煤矿防治水规定》2009年8月17日国家安全监管总局令第28号7、《重庆市人民政府办公厅关于印发全市煤矿水害防治工作实施方案的通知》渝办发（2006）210号。
1.5.2 行业标准1、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》2000年5月修订2、《水文地质工作手册》3、《煤矿矿井采矿设计手册》4、《小煤矿设计规范》5、《矿井水文地质工程地质勘探规范》6、《GB/T18229-2000CAD制图标准》7、《煤矿地质工作规定》1.5.3 田家煤矿提供的下列资料1、三证一照复印件2、采掘工程平面图（1/2000）3、矿区地质及水文地质图（1/5000）4、矿井充水方式、涌水量变化资料5、矿井探放水、防水设施、制度建设，防治水机构、专业技术人员等情况和矿井井田地质报告，矿井涌水量观测、地表水观测等观测资料6、《重庆市巫山煤电有限公司田家煤矿瓦斯地质图编制说明书》7、《重庆市巫山煤电有限公司田家煤矿矿井水文地质类型划分报告》1.3 8、《重庆市巫山煤电有限公司田家煤矿生产地质报告》以往地质工作及质量评述煤田勘查及补充地质勘探工作1.3.1 煤田勘查工作田家煤矿位于横石溪背斜北段龙村矿区，煤田勘查工作主要有：1、1957年西南煤勘局地质十队对巫山、巫溪、奉节三县长江以北面积2081km2范围进行过地质调查，提交有《四川省巫山、巫溪、奉节区地质查勘报告》其中，完成龙村矿区1/10万地质填图42km2,计算C1(K2)煤层资源/储量1980万to2、1962年四川省煤炭厅地质勘测一分队在龙村矿区44km2范围开展1/2.5万比例尺普查找煤工作，提交有《巫山县横石溪至龙村煤矿普查找矿报告》，计算C1(K2)煤层资源/储量1272万to3、1980〜1984年四川省地矿局107队、湖北省地矿局区测队先后进入本区开展1/20万区域地质测量，提交有《奉节幅》和《巴东幅》区域地质调查报告。
1.3.2 煤田补充地质勘探工作1、1981年6月四川省地质局南江水文地质大队提交有《1/200000奉节幅区域水文地质普查报告》该报告对矿区区域水文地质条件和主要工程地质问题作了详细叙述2、1985年四川省地矿局川东南地质大队在横石溪背斜东段三溪河以西，走向长6.5km范围内开展了初步普查，完成1/5万地质图修测27km2，生产井及老窑调查4399m，采煤层样6件，提交有《四川省巫山县田家煤矿区初步普查报。
