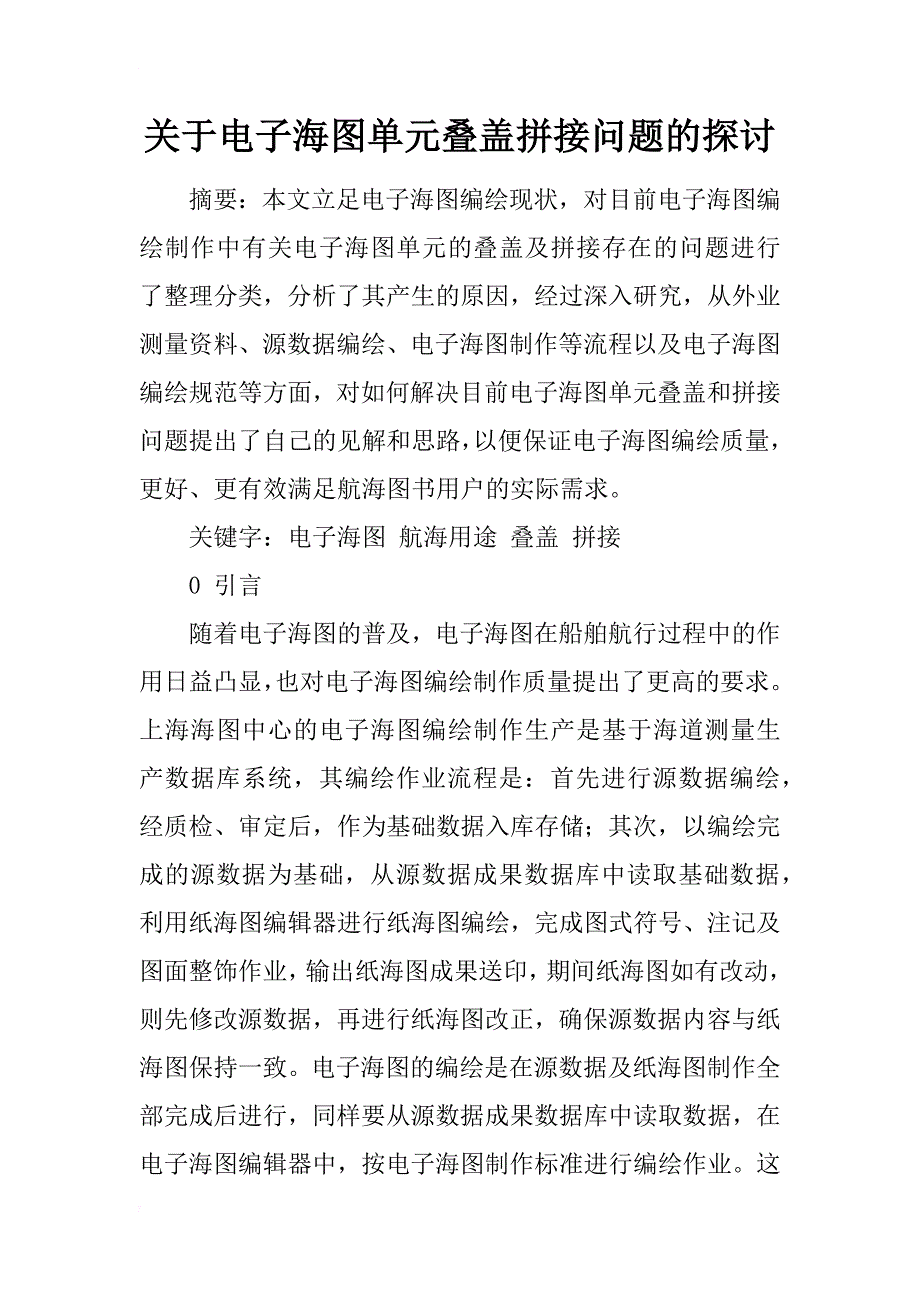

关于电子海图单元叠盖拼接问题的探讨关于电子海图单元叠盖拼接问题的探讨摘要：本文立足电子海图编绘现状，对目前电子海图编绘制作中有关电子海图单元的叠盖及拼接存在的问题进行了整理分类，分析了其产生的原因，经过深入研究，从外业测量资料、源数据编绘、电子海图制作等流程以及电子海图编绘规范等方面，对如何解决目前电子海图单元叠盖和拼接问题提出了自己的见解和思路，以便保证电子海图编绘质量，更好、更有效满足航海图书用户的实际需求关键字：电子海图 航海用途 叠盖 拼接0 引言随着电子海图的普及，电子海图在船舶航行过程中的作用日益凸显，也对电子海图编绘制作质量提出了更高的要求上海海图中心的电子海图编绘制作生产是基于海道测量生产数据库系统，其编绘作业流程是：首先进行源数据编绘，经质检、审定后，作为基础数据入库存储；其次，以编绘完成的源数据为基础，从源数据成果数据库中读取基础数据，利用纸海图编辑器进行纸海图编绘，完成图式符号、注记及图面整饰作业，输出纸海图成果送印，期间纸海图如有改动，则先修改源数据，再进行纸海图改正，确保源数据内容与纸海图保持一致电子海图的编绘是在源数据及纸海图制作全部完成后进行，同样要从源数据成果数据库中读取数据，在电子海图编辑器中，按电子海图制作标准进行编绘作业。
这其中，源数据编绘是基础，纸海图和电子海图产品都是在 HPD 源数据基础上加工而成按用途可将航海图分为港湾图、沿岸航行图、近海航行图、远洋航行图和海区总图 5 种，在 HPD 源数据中根据不同的海图比例尺建立了不同的产品层，即为每一级的比例尺海图都建立了产品层，不同比例尺海图均在不同产品层中进行编绘源数据及电子海图的航海用途层基本按这种分类方法设计，同一航海用途层的电子海图单元数据不能重叠、压盖，电子海图单元间存在无缝拼接关系，不同航海用途层的电子海图单元保留各自数据完整，具有一定的独立性，电子海图单元间存在重叠、压盖关系由于目前电子海图编绘制作过程中，由于制图资料不完善、电子海图编绘不规范以及编绘作业人员自身疏忽等多方面的原因，造成电子海图单元在叠盖、拼接方面出现不匹配现象，影响电子海图质量，也给航海用户的使用造成了不便1 电子海图单元叠盖和拼接存在的问题电子海图编绘处于 HPD 生产流程的最后环节，源数据编绘时受纸海图编绘规范限制较多，过多地考虑了纸海图的要求，导致以源数据为基础的电子海图产品存在一些缺陷又因受海图生产周期，测量性质条件限制，以及作业技术规范不完善等的影响，相同或不同航海用途的电子海图在单元边界线上出现拼接不上，不同航海用途有叠盖关系的电子海图间内容不一致情况，即在不同航海用途层的电子海图单元间的叠盖不匹配，单元范围边界处处理不规范等，在同一航海用途层的电子海图单元间拼接不上等问题。
尤其以水深、等深线不一致或拼接不上的情况最为明显，给航海用户的使用造成一定的影响同一航海用途电子海图拼接问题同一航海用途层往往是因比例尺相同，源数据在同一产品层编绘，电子海图采用的是同一产品层的数据，拼接处理相对合理，但同一航海用途层有不同比例尺海图存在，以及电子海图编绘作业人员存在疏忽，导致电子海图单元间拼接不上的情况拼接处镂空电子海图编绘有别于纸海图，同一航海用途层间是采用无缝拼接，因此从源数据中导出数据生成电子海图时要进行裁切，需要编绘作业人员输入坐标，确定电子海图数据有效性范围，如有误，就会出现电子海图单元间镂空或重叠情况拼接处缺有效数据纸海图编绘规范规定，海图上如出现封闭水域，即该水域被图廓所裁，与其他水域不通，则不论该水域是否有测量水深数据，在图上不标示水域要素，仅套蓝表示水域即可同样纸海图上如有被图名图表所压盖的水域，在编绘源数据时，作业人员并未顾及电子海图，造成在电子海图单元内是封闭水域或被图名图表所压盖水域，与同一航海用途电子海图单元拼接不上水深、等深线拼接不一致因水域本身变化较大，或水域施工建设，并且外业测量时间不同等原因引起，也就是经常说的资料新旧不同，导致电子海图单元的拼接不上。
采用资料不存在矛盾，因作业人员疏忽，未在源数据编绘时按要求进行处理，造成电子海图单元拼接不上不同航海用途电子海图单元叠盖问题不同航海用途层电子海图单元数据在重叠处存在不一致，大多由制图综合引起，无论是陆地还是水域要素，叠盖处基本做过制图综合处理，这种的叠盖不一致，只要相互重叠的物标不出现矛盾，则均属正常现象不同航海用途电子海图单元拼接问题不同航海用途层电子海图单元，因航海用途不同、编辑比例尺不同而导致的制图综合程度也不同，并且各自航海用途层的电子海图单元相对独立完整，因此出现的叠盖拼接问题尤为明显地形拼接不一致不同的航海用途因比例尺不一致，部分区域地形岸线拼接不一致，大多有采用资料的不同引起，部分因测绘任务安排原因引起，如大比例尺图安排地形修测，小比例尺图并未安排地形修测任务，且该区域变化较大时最容易引起拼接不一致地形岸线拼接不一致的情况如图 1-6、图1-7 所示：等深线拼接不一致等深线拼接不一致有以下几种情况：一是水深测量时间不同造成的拼接不一致，如图 1-8所示；二是制图综合程度不同造成的拼接不一致，如图 1-9所示；三是作业人员没严格执行相关要求导致拼接不一致，如图 1-10 所示。
