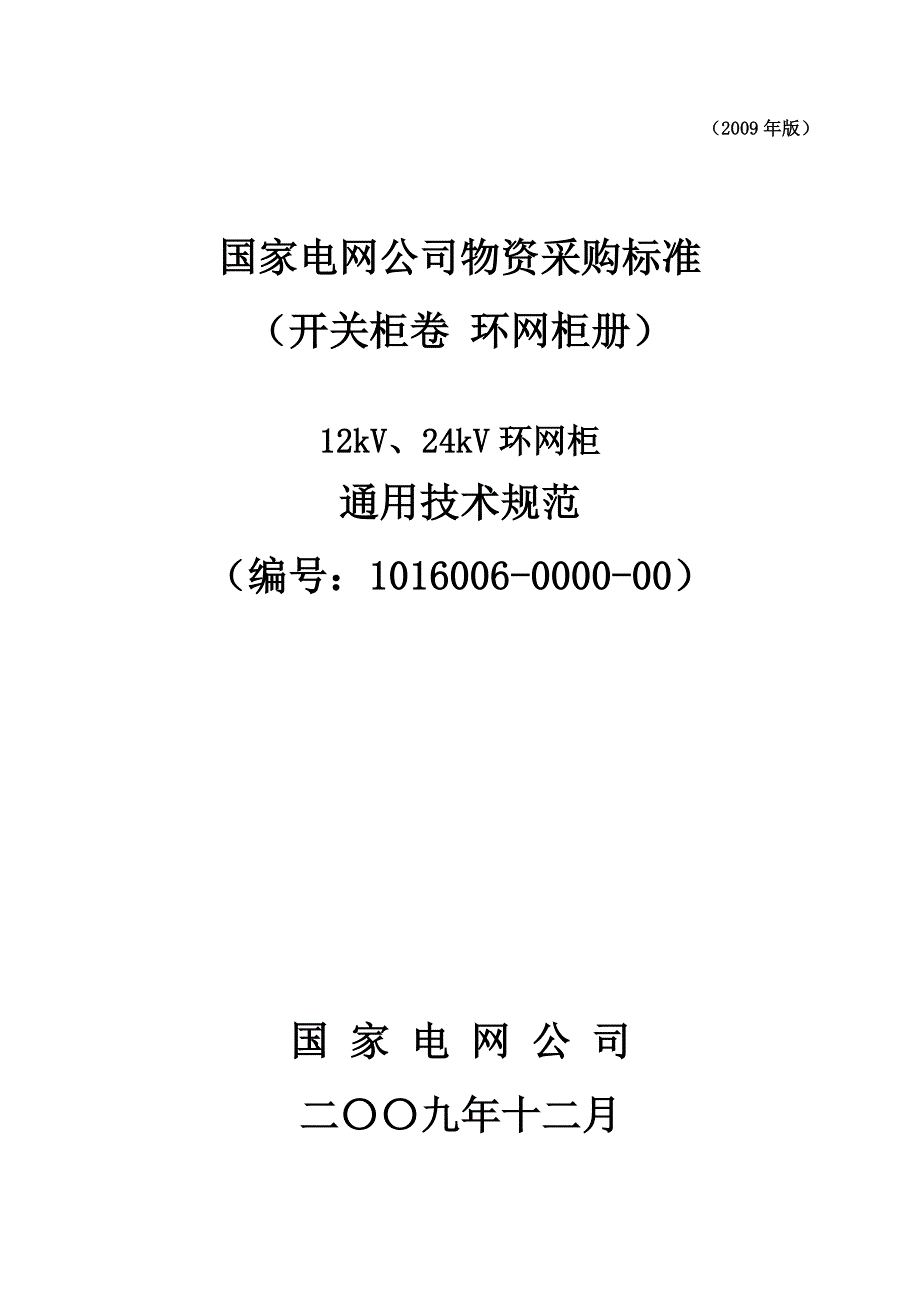

2009年版）国家电网公司物资采购标准（开关柜卷 环网柜册） 12kV、24kV环网柜通用技术规范（编号：1016006-0000-00）国 家 电 网 公 司二〇〇九年十二月对应的专用技术规范目录序号名 称编号112kV气体绝缘环网柜1016006-0010-01212kV空气绝缘环网柜1016006-0010-02324kV气体绝缘环网柜1016006-0020-01424kV空气绝缘环网柜1016006-0020-021- -目 录1 总则 31.1 一般规定 31.2 投标人应提供的资格文件 31.3 适用范围 41.4 对设计图纸、说明书和试验报告的要求 51.5 标准和规范 71.6 投标人必须提交的技术参数和信息 81.7 备品备件 81.8 专用工具与仪器仪表 81.9 安装、调试、性能试验、试运行和验收 92 结构要求 92.1 环网柜技术参数 92.2 通用要求 92.3 负荷开关（断路器） 132.4 负荷开关-熔断器组合电器 152.5 隔离开关 152.6 接地开关 152.7 电流互感器 152.8 电压互感器 162.9 避雷器 162.10 母线 163 试验 163.1 型式试验 163.2 出厂试验 173.2 现场交接试验 174 技术服务、设计联络、工厂检验和监造 184.1 技术服务 184.2 设计联络会 194.3 工厂检验和监造 195 一、二次及土建接口要求 205.1 12kV环网柜要求 205.2 24kV环网柜要求 281 总则1.1 一般规定1. 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
2. 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款投标人提供的 12kV、24kV环网柜 应符合招标文件所规定的要求3. 本招标文件技术规范提出了对 环网柜 的技术参数、性能、结构、试验等方面的技术要求4. 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行5. 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出6. 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定7. 本技术规范中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准8. 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标1. 投标人或制造商投标产品的销售记录（按技术规范专用部分附录A的格式提供）及相应的最终用户的使用情况证明2. 投标人或制造商应提供权威机关颁发的ISO–9000系列的认证书3. 投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料4. 投标人应提供有能力履行合同设备维护保养、修理及其他服务义务的文件5. 投标人或制造商应提供投标产品全部有效的型式试验报告和省级及以上的产品鉴定证书6. 投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告7. 投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函1.3 适用范围1. 本规范的适用范围仅限于本工程的投标产品内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务2. 中标人应不晚于签约后 天内，向买方提出一个详尽的生产进度计划表（见表1），包括产品设计、材料采购、产品制造、厂内测试以及运输等详情，以确定每部分工作及其进度表 生产进度计划表合同号： ；项目名称： ；设备名称： ；型号规格： ；工作日期： 至 ；制造商名称及地址：__________________；技术规范号：_________________；工作号：_____________；离岸日期：______________；到岸日期：______________；到达交货地点日期： 。
时间（年月日）项 目工程制图图纸寄出图纸认可时间设计联络会材料及配套件采购材料及配套件进厂部件生产（包括采购）及试验负荷开关断路器隔离开关接地开关熔断器电流互感器电压互感器避雷器母线其他部件工厂组装工厂试验3. 工作进度如有延误，卖方应及时向买方说明原因、后果及采取的补救措施等1.4 对设计图纸、说明书和试验报告的要求1.4.1 图纸及图纸的认可和交付1. 所有需经买方确认的图纸和说明文件，均应由卖方在合同生效后的 天内提交给买方进行审定认可这些资料包括 环网柜的外形图、剖面图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布置图 等买方审定时有权提出修改意见买方在收到需认可图纸 天后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给卖方凡买方认为需要修改且经卖方认可的，不得对买方增加费用在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担2. 卖方在收到买方确认图纸（包括认可方修正意见）后，应于 天内向买方提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸必须加盖工厂公章或签字3. 完工后的产品应与最后确认的图纸一致。
买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符4. 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用 中文 ，并使用SI国际单位制对于进口设备以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释卖方免费提供给买方全部最终版的图纸、资料及说明书其中图纸应包括 1.4.1第1款所涉及的图纸和卖方自带的电缆清册 ， 并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作1.4.2 说明书的要求1. 环网柜的使用条件和技术参数2. 环网柜及主要元件的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据3. 开箱和起吊：运输单元的质量，起吊和开箱的注意事项及专用的起吊用具等4. 组装：运输单元应有清楚的标志和代号，注有运输单元号的组装示意图5. 安装准备：基础施工的要求，外部接线端子的尺寸，电缆进入地点位置，接地以及各种管道的连接方式、尺寸和布置等资料6. 最终的安装验收：现场交接试验项目及试验方法。
7. 维护：主要元件的维护说明以及维修工作的分类、程序和范围 8. 运行检修：运行中应注意的事项及控制指标，主要元件的检修周期和检修方案9. 环网柜 各个元件和所有附件的技术数据10. 表示环网柜 和操动机构的结构图及对基础的技术要求的说明11. 结构特征、设备及其元件的更详细的说明12. 操动机构特征的说明13. 备品备件、专用工具和专用仪器仪表的使用说明14. 说明书使用中文1.4.3 试验报告卖方应提供下列试验报告：1. 环网柜的型式试验报告和出厂试验报告2. 环网柜主要元件的型式试验报告和出厂试验报告3. 当产品的设计、工艺、生产条件或使用的材料及主要元件发生重大改变而影响到产品性能时，应做相应的型式试验并提供试验报告1.4.4 图纸、说明书及试验报告等资料的交付时间、数量卖方应向买方提供的资料、图纸、试验报告见表2，但不限于表2的内容表 卖方向买方提供的资料和图纸序号内 容份数交付时间收图单位1图纸及安装使用说明书（与1.4.1斜体一致）详见技术规范专用部分1.1土建、地基规定及图纸1.2安装、维护、运行说明及图纸1.3电气原理图1.4二次控制、测量、监控、信号回路、辅助设备回路主方案图、元件安装图纸(二次小室)1.5布置图(平面、断面)1.6安装图，带外形尺寸、运输尺寸、质量1.7主要元件安装使用说明书1.8专用工具、仪表介绍1.9运输和安装所需要专用设备的说明1.10现场试验和其他试验说明2试验报告2.1全套型式试验报告2.2全套出厂试验报告2.3其他试验报告2.4零部件试验（包括绝缘件的局部放电试验报告）3其他资料3.1主要元件标准3.2所用材料标准3.3检查、调试规定3.4包装、装船、贮存规定3.5现场高压试验规定和标准3.6维修指南3.7装箱清单3.8包装说明3.9设备中使用的润滑剂、油脂的清单及检验合格证明3.10带电显示装置的规格、型号、厂家1.5 标准和规范1. 合同中所有设备、备品备件，包括卖方从第三方获得的所有附件和设备，除本规范中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。
投标人如果采用自己的标准或规范，必须向买方提供中文和英文(若有)复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定 2. 执行的标准DL/T 402－2007 高压交流断路器订货技术条件DL/T 404 3.6kV-40.5kV交流金属封闭开关设备和控制设备DL/T 486 高压交流隔离开关和接地开关DL/T 593－2006 高压开关设备和控制设备标准的共用技术要求DL/T728-2000 气体绝缘金属封闭开关设备订货技术导则GB 1207 电压互感器GB 1208 电流互感器GB 1984－2003 高压交流断路器GB3804 3.6kV～40.5kV高压交流负荷开关GB 16926-2009 高压交流负荷开关熔断器组合电器GB 19。
