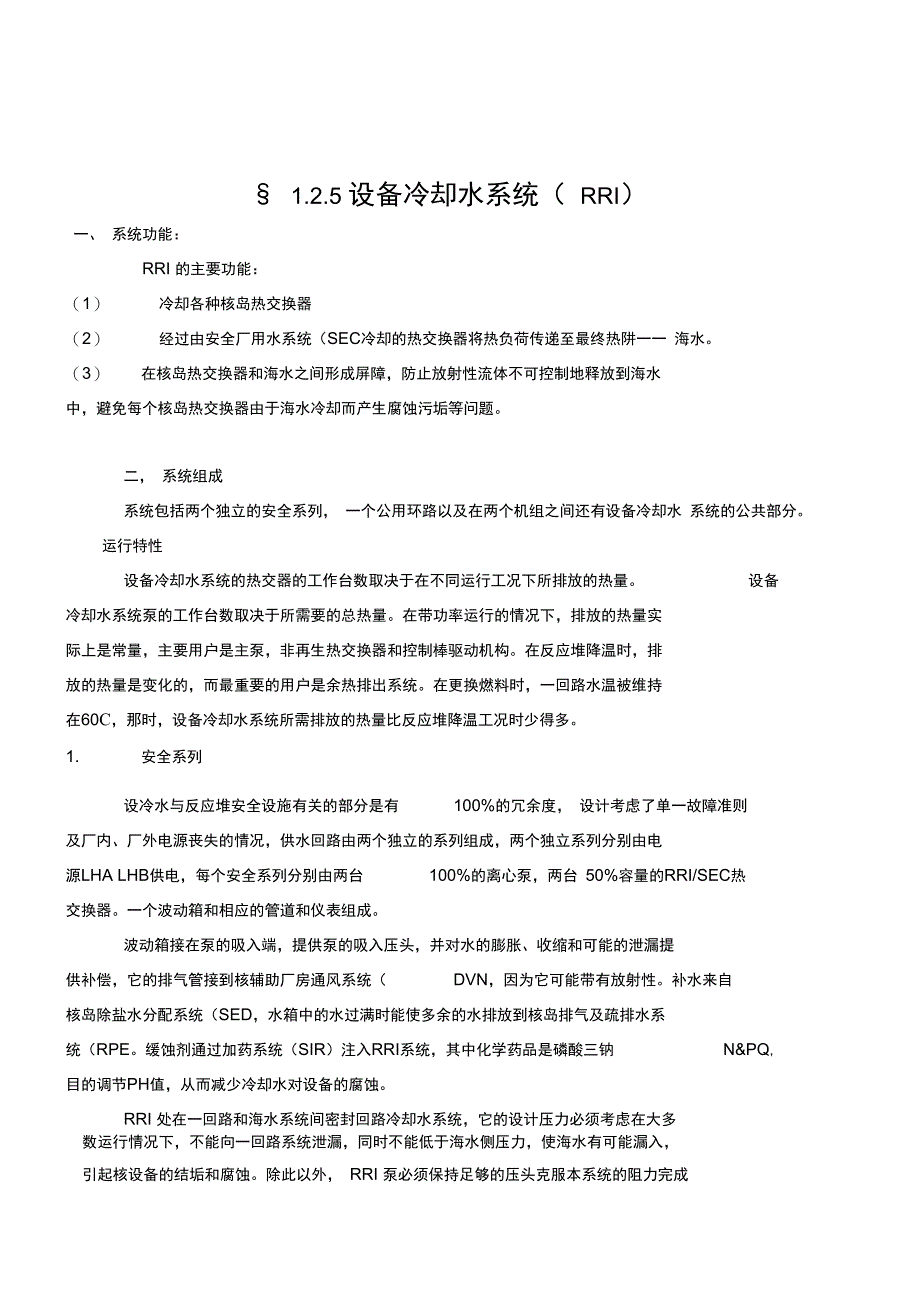

§ 1.2.5 设备冷却水系统（ RRI）一、 系统功能：RRI 的主要功能：（1） 冷却各种核岛热交换器（2） 经过由安全厂用水系统（SEC冷却的热交换器将热负荷传递至最终热阱一一 海水3） 在核岛热交换器和海水之间形成屏障，防止放射性流体不可控制地释放到海水 中，避免每个核岛热交换器由于海水冷却而产生腐蚀污垢等问题二， 系统组成系统包括两个独立的安全系列， 一个公用环路以及在两个机组之间还有设备冷却水 系统的公共部分运行特性设备冷却水系统的热交器的工作台数取决于在不同运行工况下所排放的热量 设备冷却水系统泵的工作台数取决于所需要的总热量在带功率运行的情况下，排放的热量实 际上是常量，主要用户是主泵，非再生热交换器和控制棒驱动机构在反应堆降温时，排 放的热量是变化的，而最重要的用户是余热排出系统在更换燃料时，一回路水温被维持在60C，那时，设备冷却水系统所需排放的热量比反应堆降温工况时少得多1. 安全系列设冷水与反应堆安全设施有关的部分是有 100%的冗余度， 设计考虑了单一故障准则及厂内、厂外电源丧失的情况，供水回路由两个独立的系列组成，两个独立系列分别由电源LHA LHB供电，每个安全系列分别由两台 100%的离心泵，两台 50%容量的RRI/SEC热交换器。
一个波动箱和相应的管道和仪表组成波动箱接在泵的吸入端，提供泵的吸入压头，并对水的膨胀、收缩和可能的泄漏提供补偿，它的排气管接到核辅助厂房通风系统（ DVN，因为它可能带有放射性补水来自核岛除盐水分配系统（SED，水箱中的水过满时能使多余的水排放到核岛排气及疏排水系 统（RPE缓蚀剂通过加药系统（SIR）注入RRI系统，其中化学药品是磷酸三钠 N&PQ,目的调节PH值，从而减少冷却水对设备的腐蚀RRI 处在一回路和海水系统间密封回路冷却水系统，它的设计压力必须考虑在大多数运行情况下，不能向一回路系统泄漏，同时不能低于海水侧压力，使海水有可能漏入，引起核设备的结垢和腐蚀除此以外， RRI 泵必须保持足够的压头克服本系统的阻力完成循环，综上因素， RRI泵的出口压力为6.3bar.a RRI的水可能会从 RCP主泵的热屏、化 学控制系统的非再生热交换器 （RCV002RF）,轴封回水热交换器 RCV 003 RF过剩下泄热交 换器RCV021RF余热排出系统和安全壳喷淋系统的热交换器， 向一回路泄漏，从而引起一回路的硼水稀释2. 公共管线 对象是指在事故工况下不需要提供冷却水的冷却器， 它们可以通过任一安全系列供水，并可通过电动阀（A列041 VN和058 VN, B列040 VN和059 VN）与系统的安全系列 隔离。
3. 公共部分公共管线与两个机组的共用部分是紧密相连的，通过 044 VN，045 VN及322 VN，323 VN的切换，公共管线即被扩展，扩展后由独立管线 A或B提供冷却水三、 系统运行RRI 运行状态与电站机组的运行相对应正常运行 所有的冷却器由设备冷却水的一个系列供水,另一系列处于停运状态电站两个机 组共用的冷却器由任一机组的设备冷却水系统供水当一条系列一台泵运行时,另一条的两台泵都处于停运状态,此时停运系列上的一 台泵可以隔离维修,如果公用设备需要（所有蒸发器和除气器同时运行） ,则运行系列上的第二台泵可以运行,如果发生冷却水低流量情况,每台泵的传感器在控制室报警特殊稳态运行a. 相对于反应堆启动的运行方式 该工况需要一个系列两台泵运行,如果两个机组共用的冷却器由另一机组冷却,则只需一台泵运行b. 停堆后 4—20h 之间 RRI 运行方式 这种工况下,一条系列一台泵运行,只供给一台余热排出热交换器冷却水,另一系列两台泵运行,供给另一台余热排出热交换器和公用环路的所有冷却器冷却水c.相应于停堆后 4—20h 的冷停堆且只有一条 RRI 系列可用的运行方式这种工况相应于在停堆的瞬态期间一条 RRI 系列丧失的情况， 此时两台泵运行， RRI 热交换器容量能够使一回路冷却剂的温度保持低于 180 C。
d. 相应于停堆后 20h 后的保持冷停堆状态的运行方式停堆20h后，根据当时的运行条件（海水温度，被导热量，，）确定 RRI的运行模 式仍保持一条系列两台泵和另一系列一台泵运行方式，大约 48h 后，一个系列运行就足够了此时，对应于停运 RRI系列的RRA泵必须停机或者手动操作由正在运行的 RRI系列供水e. 事故运行 （ 1 ） . 安全壳隔离安全壳第一阶段隔离（ CIA）RCV021RF RCP002BA安全壳第二阶段隔离RRA 001 ， 002 RF RCP 001， 002 PO RRM 001， 002， 003， 004 RF（2）. 安全注入根据“ SI”信号，启动停运系列上的一台泵，运行系列上的两台泵保持原来的运行 状态3）. 安全壳喷淋“安全壳喷淋信号”触发―― 开启EAS热交换器阀门（035, 036 VN）—— 关闭公用设备隔离阀―― 启动停运系列上的一台泵―― 维持运行系列的当前状态3. RRI 系统的瞬态运行a. 从一条系列到另一条系列的切换 在正常工况下只有一条系列运行,并向公用环路的热交换器供水,两条系列由阀门041 VN和058 VN （系列A）或由阀门040 VN和059 VN （系列B）来保持隔离。
从运行系列切换到备用系列可用手动或自动方式进行手动切换时,为避免 RRI 流量丧失过多,先启动第二条系列（打开切换阀门,并且启动泵），然后再停运故障系列低压情况下， 切换自动进行， 在这种情况下， 泵的启动和切换阀门的打开同时进行， 运行人员通过 TPL 按钮关闭故障系列的阀门但是，对APG热交换器，这种冷却水断流可能引起不利后果（ RRI水沸腾）因此，这个热交换器的设冷水出现低流量信号时，自动切断热交换器另一侧的排污水流b. 一台 RRI 泵失效当一台泵出口低压信号发生时，与其并联的另一台泵自动启动，如果这台泵不能再 启动，则第二条系列自动启动4. RRI 系统的其它几种运行方式a. 系统流量分配原则所有用水设备中除化容控制系统非再生热交换器外， 其设备冷却水流量均由位于供 水设备之后的节流孔板来调节，这些节流孔板在设备冷却水系统投运前被定于运行整定值 上，流过RCV系统非再生交换器（002 RF的设冷水流量由调节阀 RRI155VN调节，RRI155VN 由化容系统的002RF出口冷却剂温度调节所控制b. 阀门465 VN和466 VN的操作这两台阀门在主控室用 015 TL操作。
在这两个阀门和另一机组的 RRI之间发生重大泄漏并需要维修时，关闭这两只阀门能保持 RCP泵和RCV 021 RF得到冷却，因此较容易实现冷停堆，如关闭 040 VN,041 VN,058 VN,059 VN 隔离所有的共用部分用户则较难 实现冷停堆c. 系统的监测：i、RRI系统运行过程中需要监视的参数运行 RRI 泵电动机电流波动箱水位每一管线的总流量 至公用设备冷却水流量 电动机轴泵温度 电动机定子温度 水泵轴泵温度RRI/SEC热交换器温度放射性水平ii、 RRI系统泄漏主要是监测波动箱的水位变化，一旦出现冷却水漏失，波动箱水位就 会异常降低，主控室会出现警报如果发生一回路向 RRI 侧泄漏，则波动箱高水位 RRI 泵 放射性强度高等现象5. 控制原则 ：RRI系统主要在主控室（KSC控制和监测RRI 的控制器主要设置在 T 05， T 19盘上；隔离通往两个机组共用用户的供水管线的阀门（044 VN，045 VN, 322 VN，323 VN）由机组间的控制盘来控制另外，RRI系统的运行与SEC系统的运行联动，一个 SEC系列失效会引起 RRI系列 自动转换，不管手动还是自动转换，一个 RRI系列的启动均引起相应的 SEC系统启动，如 果RRI系列被停运，只能停运相应的 SEC系列。
随后在系列A上或者系列B上确保冗余设备的转控6. RRI 启动和停运在整个 RRI 系统充满水后，如果供电和供水正常，即可启动在泵启动之后，切换 阀门可以打开向公共管线供水如果停止 RRI 系统的运行，则只需停止泵的运行即可，切换阀门在泵停止后可以关 闭<..DVN_[ 1 - I<_RPE ]001BA{_RPE :::“001PO003PO002MQ-A系列03RF001RF安喷泵及电机041VN安喷热交换器035VNL上充泵房应急通风热交换器电气厂房冷冻水冷却器043VI余热排岀泵044VN011VNC*3019VN余热排岀热交换器：■■■■ - _SED105VN106VN058VN059VN004PO040VN蒸汽发生器扌排亏热交换器. 核岛冷冻水热交换器146VN 551VN17理j300VNH211V中—210VN■M"465VN控制棒驱动机构通风热交换稳压器卸压箱化容过剩下泄热交换器RCP002PO及电机RCP001PC及电机鼻 “ 189VNm 318W 319VN一回路核取样冷却器二回路核取样冷却器 化容系统热交换器反应堆和乏燃料水池热交换器硼回收系统冷却器废物处理系统冷却器废气处理系统压缩机冷却器辅助蒸汽分配系统冷却器安m 281VN280VN■■——177W304.W-t*]hq313\N*284\N283VN466VN LM205VN L 002Mp002PO004MO安注泵及电机安喷泵及电机012VN036VN安喷热交换器上充泵房应急通风热交换器电气厂房冷冻水冷却斂余热排出泵安注泵及电匚~°^~|余热排出热交换器020VN022VN。
