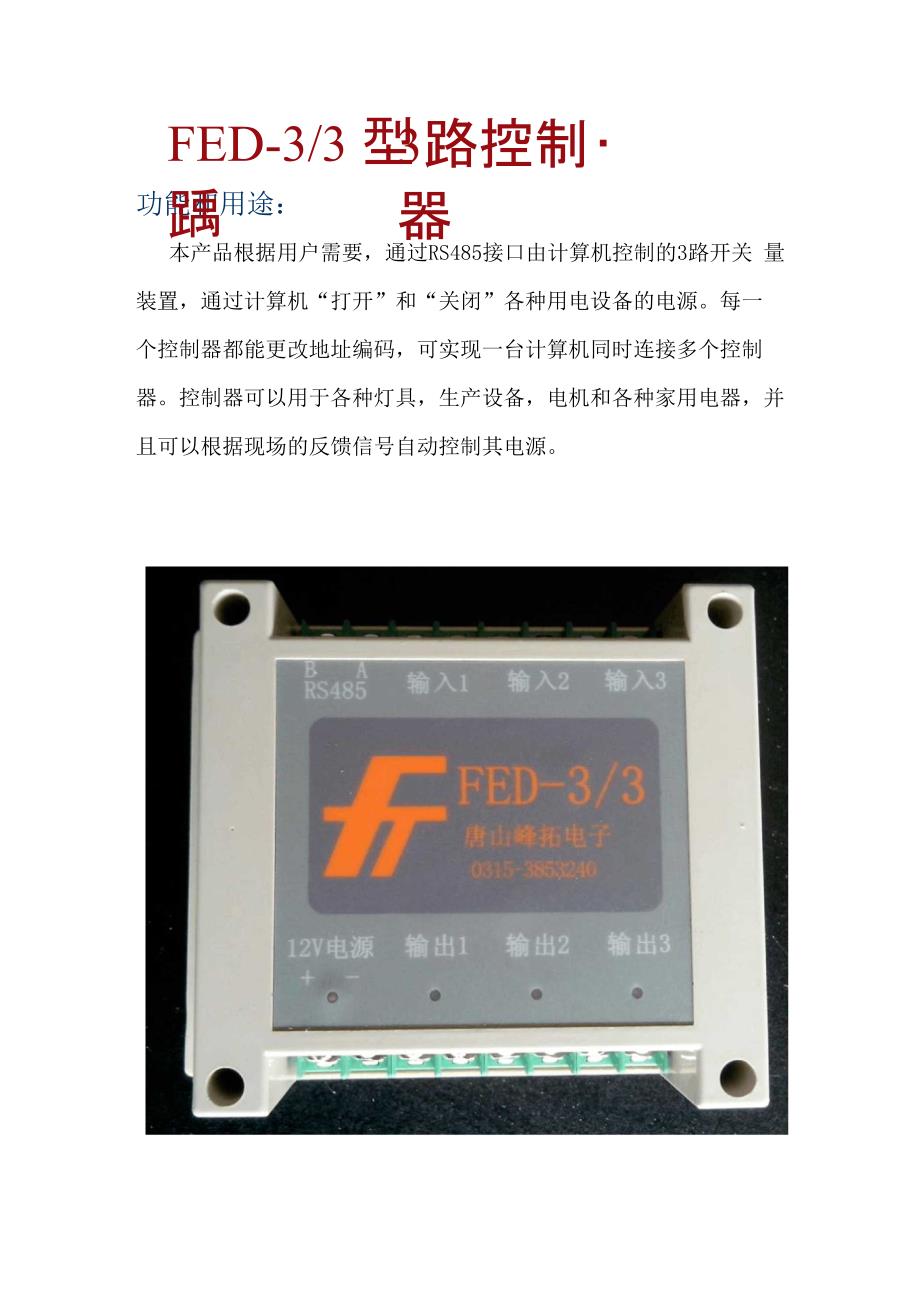

FED-3/3 型踽3路控制•器功能和用途：本产品根据用户需要，通过RS485接口由计算机控制的3路开关 量装置，通过计算机“打开”和“关闭”各种用电设备的电源每一 个控制器都能更改地址编码，可实现一台计算机同时连接多个控制 器控制器可以用于各种灯具，生产设备，电机和各种家用电器，并 且可以根据现场的反馈信号自动控制其电源FED-3/3型3路控制器使用说明书•使用之前请务必仔细阅读说明书，以便正确使用本产品•读后请将说明书妥善保管一、 功能和用途本产品根据用户需要，通过RS485接口由计算机控制的3路开关量装置，通 过计算机“打开”和“关闭”各种用电设备的电源每一个控制器都能更改地址 编码，可实现一台计算机同时连接多个控制器控制器可以用于各种灯具，生产 设备，电机和各种家用电器，并且可以根据现场的反馈信号自动控制其电源二、 产品主要性能参数1、 工作电压：DC 5V-12V2、 开关容量:10A 250VAC/10A 30VDC3、 设备地址:0~314、 外形尺寸：115X90mm5、 消耗功率：W4W6、 安装方式：导轨式/挂壁式三、 产品接线方法1、 单相工作方式的接线被控制的电器是220V供电，可以采用直接控制方式，接线方法如图a所示。
2、 三相工作方式的接线被控制的电器是380V供电，需要外接三相交流接触器控制接触器的线圈 电压为220V 50HZ的接线方法如图b所示图NAEC图b四、产品操作说明用户可根据需求自己设计人机界面用户自己设计界面时，我们将提供通 讯协议与命令代码）也可委托厂家进行设计以自动开关门的界面为例，鼠标点击“开门”时，控制器“输出1”端口闭 合，当门开到位时“输入1”端口闭合，控制器“输出1”端口断开，在开门 过程中可以点击“停止”按钮，控制器“输出1”端口也会断开关门”、“备 用”按钮与开门按钮功能一致，只是用于控制其他路输出每台控制器都有自己的编号，可人为通过拨码开关进行设置可实现一台电 脑控制同时控制32台控制器五、产品维护及注意事项1、 接通电源后请勿接触端子部分2、 对于那些因通讯错误而可能发生人命相关事故（如：医疗设备）的请慎用本 产品3、 请勿自行修理、分解或改造，修理、检查本产品，如有问题请及时与厂家联 系4、 该产品工作环境要求，无潮湿、腐蚀及高金属含量气体，请勿沾染油或水六、产品外形尺寸及安装方式（单位：mm）可以采用壁挂式安装和35mm导轨式安装2【 1471电源猎示灯2工作猎示灯3端子4下盖5上盖&导轨槽7导轨卡。
