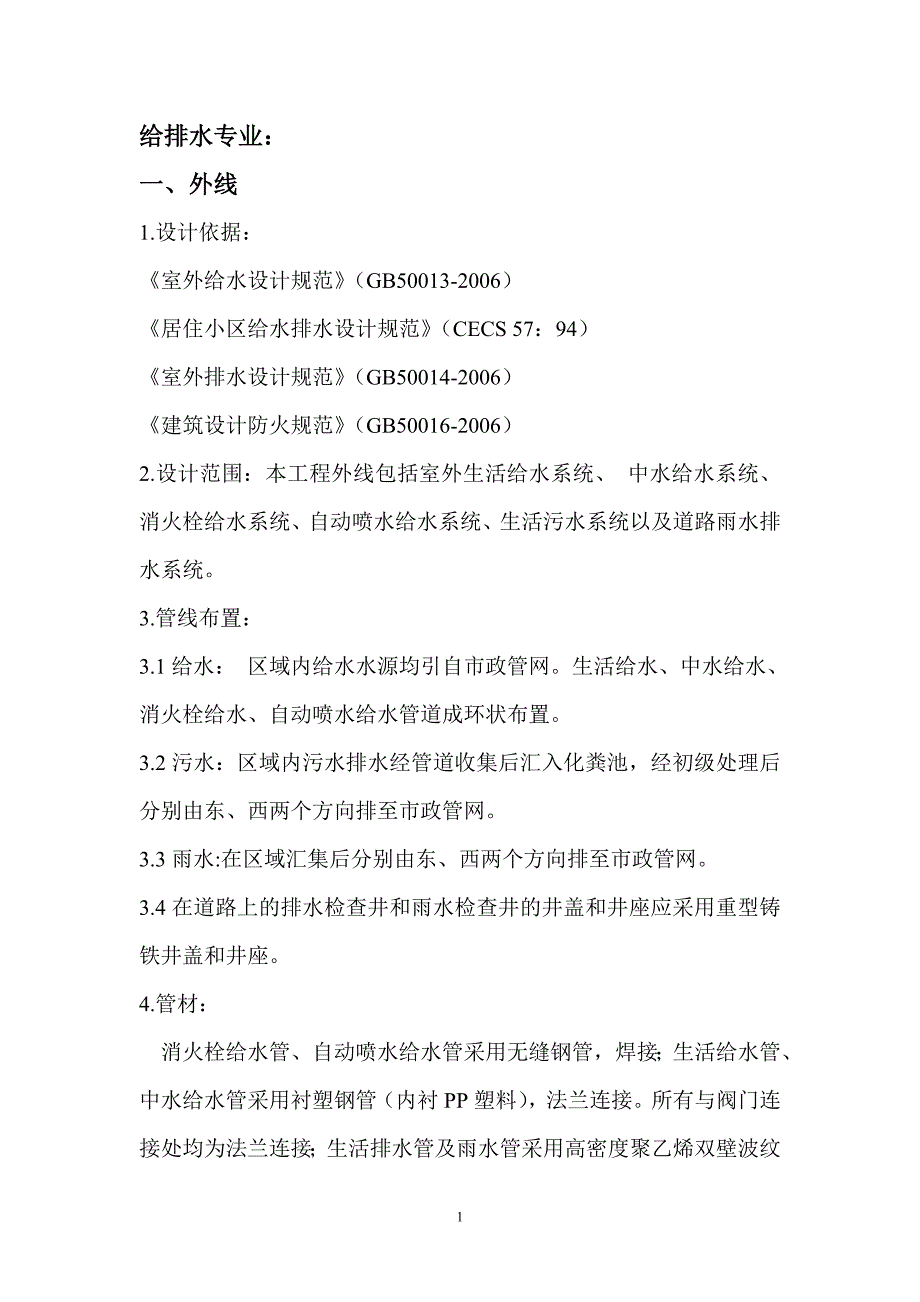

给排水专业：一、外线1.设计依据：《室外给水设计规范》（GB50013-2006）《居住小区给水排水设计规范》（CECS 57：94）《室外排水设计规范》（GB50014-2006）《建筑设计防火规范》（GB50016-2006）2.设计范围：本工程外线包括室外生活给水系统、 中水给水系统、消火栓给水系统、自动喷水给水系统、生活污水系统以及道路雨水排水系统3.管线布置：3.1给水： 区域内给水水源均引自市政管网生活给水、中水给水、消火栓给水、自动喷水给水管道成环状布置3.2污水：区域内污水排水经管道收集后汇入化粪池，经初级处理后分别由东、西两个方向排至市政管网3.3雨水:在区域汇集后分别由东、西两个方向排至市政管网3.4在道路上的排水检查井和雨水检查井的井盖和井座应采用重型铸铁井盖和井座4.管材： 消火栓给水管、自动喷水给水管采用无缝钢管，焊接；生活给水管、中水给水管采用衬塑钢管（内衬PP塑料），法兰连接所有与阀门连接处均为法兰连接；生活排水管及雨水管采用高密度聚乙烯双壁波纹管，橡胶圈接口；局部加压排水管采用焊接钢管，焊接5.防腐：金属管表面清除油污，除锈等级应达到国家规定的Sa21/2级。
钢管除锈后, 采用无溶剂环氧煤沥青防腐涂料，埋地管道采用特加强级（详见产品说明书），参照SY/T0477－96《埋地钢质管道环氧煤沥青防腐层技术标准》验收6.保温：生活热水管为直埋，采用聚氨脂保温材料，保温后的保护层（防腐层）采用高密度乙烯保护层厚度如下DN32--DN50 3.5mm；DN65--DN100 4.0mm；DN125--DN150 5mm；DN200--DN250 6mm；7.回填要求：直埋管道沟槽应清槽及夯实槽底，回填土前应进行水压试验，合格后应对管道接头进行现场发泡保温处理，直埋管道回填时，先按要求填砂，填砂粒径为0.5-2.0mm，砂中不应有其它杂物，胸腔部分两侧应同时回填，并要求分层夯实，人工夯实每层200-250mm,机械夯实每层250-300mm,土中不得有砖块，混凝土块等杂物8.管道施工完成后，需做水压及闭水试验、冲洗、消毒工作，具体要求见《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002).二、泵房1.消防泵房：在2#车库西侧建一座消防给水加压泵房及消防水池（有效容积350m3）泵房内设两台消火栓系统加压供水泵及两台自动喷水系统加压供水泵，为整个区域单体建筑消防服务。
消防系统稳压设施设于区域内23号楼顶层 2. 生活冷、热水加压泵房和中水加压泵房:区域单体建筑内生活供水分低、中、高三个区，（其中1-4层为低区，5-14层为中区，15-24层为高区）为保障建筑供水稳定性，在东、西区各建一处供水加压泵房，分别建在2#车库西侧和3#车库东侧内 暖通专业一、采暖外线1、设计依据：《城镇直埋供热管道工程技术规程》CJJ/T81-98《城市供热管网工程施工及验收规范》《城市热力网设计规范》CJJ34-2002及建设单位提供的设计要求及相关资料2、设计内容：2.1、设计参数：采暖供、回水设计温度：95/70℃2.2、管道敷设方式：直埋敷设2.3、管材：空调管道采用直埋保温管保温层材料采用聚氨酯厚度如下:DN25~DN40 40mm;DN50~DN400 50mm保温后的保护层（防腐层）采用高密度聚乙烯保护层厚度如下：DN32~DN50 3.5mm;DN65~DN100 4.0mm;DN125~DN150 5mm;DN200~DN250 6mmDN300~DN400 8mm2.4、回填要求：直埋管道沟槽应清槽及夯实槽底，回填土前应进行水压试验，合格后应对管道接头进行现场发泡保温处理，直埋管道回填时，先按要求填砂，填砂粒径为 0.5-2.0mm，砂中不应有其它杂物，胸腔部分两侧应同时回填，并要求分层夯实，人工夯实每层200-250mm,机械夯实每层250-300mm,土中不得有砖块，混凝土块等杂物。
2.5、补偿器采用采用外压式金属补偿器管道补偿器安装应按其箭头所示方向（即水流方向）具体安装时见厂家安装使用说明书固定支座采用单面挡板式，做法见国标97R4122.6、施工前应对现场交叉管线进行复测，以确保施工安全2.7、试验压力：1.25倍的工作压力2.8、系统最高点设放气阀（DN25），最低点设泄水阀（DN25）型号：Z15W-16T2.9、工程验收的其它具体要求见《城市供热管网工程及验收规范》二、热交换站1、设计依据:《采暖通风与空气调节设计规范》（GB50019-2003）《公共建筑节能设计标准》（DJB01-621-2005）《全国民用建筑工程设计技术措施》（暖通空调.动力）《城市热力网设计规范》CJJ34-2002与本设计有关的各相关的各规定、文件2、热交换站设计内容:2.1、设计参数：热媒温度：一次水：由唐海县集中锅炉房供给，供回水温度为115/80℃，二次水供回水温度为95/70℃，2.2系统：本工程是为保证整个小区冬季采暖需要而设计的热交换站，分1#、2#热交换站全部设置在3#地下车库内，该站总的供热面积约30.3万m 2每个站内设置板式换热器2台循环水泵3台（二用一备）。
同时设有一套软化水装置及补水系统，向系统补水2.3.管材：站内热水管道采用无缝钢管自来水管、软化水管采用焊接钢管，管道施工应配合土建预埋及校核土建的预埋件预留孔洞2.4.管道安装时，在最高点设DN25放气阀，最低点设DN50放水阀，具体安装位置由施工 单位根据具体情况确定管道坡度i=0.003电气专业一、室外管线：1.设计依据 《电力工程电缆设计规范 》 GB50217-94《民用建筑电气设计规范》 JGJ/T16-92 《35kV及以下电缆敷设 》 94D164 相关专业提供的设计资料 2.设计范围本工程为首钢京唐钢铁联合有限责任公司唐海生活保障区工程室外电源电缆敷设及小区内道路照明工程2.1电缆敷设:为便于使用和维护，小区内室外电源电缆采用穿管埋地敷设的方式，在转角、分支、等处设置电缆井，高低压线路同路由敷设因为建设地的地下水位高，为防腐蚀管材采用高强度UPVC或碳素管排管埋深0.7米以下，并向人孔方向保持不小于0.2%的纵向排水坡度，过公路时用混凝土包封同一个回路的两根电缆穿同一根管,从各个楼到消防泵房的控制电缆在同一个管内附设.电缆井在道路上时井盖应与路面标高相同,在绿地上时应高出地坪0.1米.2.2道路照明:道路照明采用6米高金属杆灯，光源采用高压钠250W灯头。
根据河北省有关规定，小区道路照明应采用太阳能供电，故本小区路灯采用太阳能光伏发电加蓄电池的供电方式，每套灯具自带一套太阳能装置二、变配电站小区内建一座10kV开闭站和五个变电站，其中一个变电站和开闭站合建在会所内，有三个变电站为独立的箱式变电站，一个变电站建在公寓内小区的用电负荷等级为一级，由市政提供二路独立的10kV电源，电源从小区的西北方向引入弱电专业：设计范围：包括弱电综合管道、小区安防监控、对讲联网、消防联网1．小区内设弱电综合管道，人孔为钢筋混凝土，管材采用耐腐蚀的PE塑料波纹管，所有弱电系统外线电缆、光缆、电线均敷设在该管道内2．小区出入口、围墙、主干道、地面停车区设摄象机，围墙上设红外对射报警器，信号接入小区安防监控中心 3．各栋住宅楼可视对讲系统通过外部线路联网接入小区安防监控中心4．消防系统启泵线、联网控制线均敷设在弱电综合管道内。
