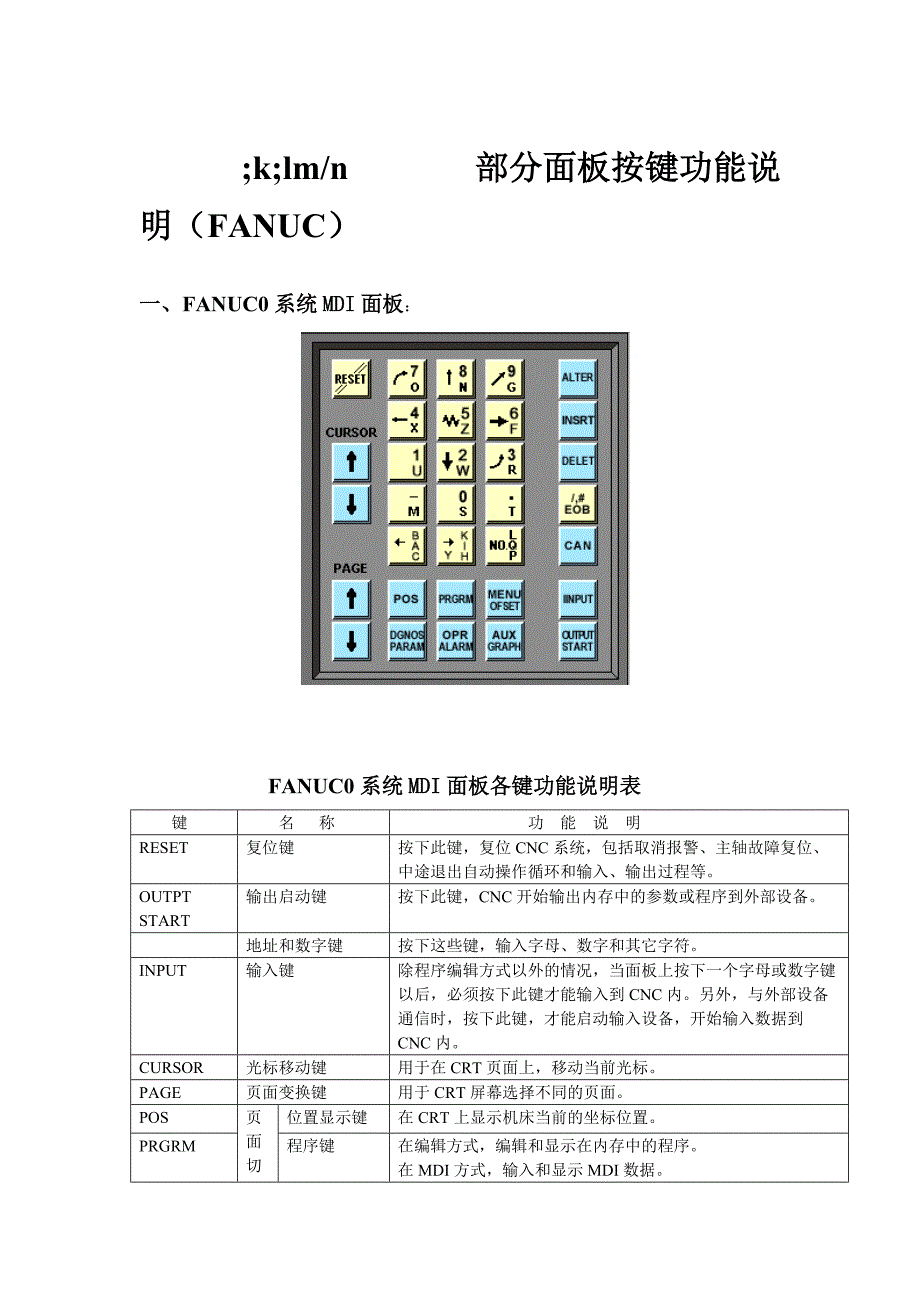

k;lm/n 部分面板按键功能说部分面板按键功能说 明（明（FANUC）） 一、一、FANUC0 系统系统 MDIMDI 面板面板： FANUC0 系统系统 MDIMDI 面板各键功能说明表面板各键功能说明表 键名 称功 能 说 明 RESET复位键按下此键，复位 CNC 系统，包括取消报警、主轴故障复位、 中途退出自动操作循环和输入、输出过程等 OUTPT START 输出启动键按下此键，CNC 开始输出内存中的参数或程序到外部设备 地址和数字键按下这些键，输入字母、数字和其它字符 INPUT输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键 以后，必须按下此键才能输入到 CNC 内另外，与外部设备 通信时，按下此键，才能启动输入设备，开始输入数据到 CNC 内 CURSOR光标移动键用于在 CRT 页面上，移动当前光标 PAGE页面变换键用于 CRT 屏幕选择不同的页面 POS位置显示键在 CRT 上显示机床当前的坐标位置 PRGRM 页 面 切 程序键在编辑方式，编辑和显示在内存中的程序 在 MDI 方式，输入和显示 MDI 数据 MENU OF SET 换 键 参数设置键刀具偏置数值和宏程序变量的显示的设定。
DGNOS PRGRM 自诊断的参数键设定和显示参数表及自诊表的内容 * OPRALARM报警号显示键按此键显示报警号 * AUXGRAPH辅助图形图形显示功能，用于显示加工轨迹 ALTER替代键用输入域内的数据替代光标所在的数据 DELET删除键删除光标所在的数据 INSRT插入键将输入域之中的数据插入到当前光标之后的位置上 CAN取消键取消输入域内的数据 EOB 编 辑 键 回车换行键结束一行程序的输入并且换行 *表示尚未开发的功能键 二、二、FANUC0FANUC0 系统车床标准面板系统车床标准面板 FANUC0FANUC0 系统车床标准面板功能说明表系统车床标准面板功能说明表 按 钮名 称功 能 说 明 EDIT编辑模式用于直接通过操作面板输入数控 程序和编辑程序 AUTO自动模式进入自动加工模式 REF回零模式机床回零；机床必须首先执行回 零操作，然后才可以运行 MDIMDI 模式单程序段执行模式 STEP/HANDLE单步/手轮方式手动方式，STEP 是点动； HANDLE 是手轮移动 JOG手动方式手动方式，连续移动 DRY RUN空运行模式按照机床默认的参数执行程序 MODE（模式选择 旋钮） DNCDNC 模式从计算机读取一个数控程序。
START循环启动程序运行开始；模式选择旋钮在 “AUTO”或“MDI”位置时按 下有效，其余模式下使用无效 HODE进给保持程序运行暂停，在程序运行过程 中，按下此按钮运行暂停按 “START”恢复运行 运行控制按钮 STOP停止运行程序运行停止，在数控程序运行 中，按下此按钮停止程序运行 SINGLE BLOCK 单步开关置于“ON”位置，运行程序时 每次执行一条数控指令 OPT SKIP 选择跳过开关置于“ON”位置，数控程序中 的跳过符号“/”有效 M01 STOP M01 开关置于“ON”位置， “M01”代码 有效 EMERGENCY STOP 急停按钮 按下急停按钮，使机床移动立即 停止，并且所有的输出如主轴的 转动等都会关闭 START主轴转动按下此按钮主轴开始转动SPINDLE STOP主轴停止按下此按钮主轴停止转动 FEEDRATE OVERRIDE 进给速度调节 旋钮 调节数控程序自动运行时的进给 速度倍率，调节范围为 0150%置光标于旋钮上，点 击鼠标左键，旋钮逆时针转动， 点击鼠标右键，旋钮顺时针转动 AXIS 移动轴选择旋 钮 置光标于旋钮上，点击鼠标左键， 旋钮逆时针转动，点击鼠标右键， 旋钮顺时针转动。
JOG FEEDRATE OVERRIDE 连续移动速率 调节旋钮 调节手动（点动）移动台面的速 度，速度调节范围为 02000mm/min 进给量选择旋 钮 在手动方式或手轮方式下的移动 量；X1、X10、X100 分别代表 移动量为 0.001mm、0.01mm、0.1mm 移动按钮此组按钮在模式选择旋钮处在 “STEP/HANDLE”或“JOG” 位置有效正方向移动按钮； 负方向移动按钮； 三、三、FANUC0FANUC0 系统宝鸡机床厂系统宝鸡机床厂 SK50SK50 型车床面板：型车床面板： FANUC0FANUC0 系统宝鸡机床厂系统宝鸡机床厂 SK50SK50 型车床面板功能说明表型车床面板功能说明表 按 钮名 称功 能 说 明 EDIT 编辑模式用于直接通过操作面板输入数控程 序和编辑程序 AUTO自动模式进入自动加工模式 MDIMDI 模式单指令段操作模式 HX /HZ手轮方式 JOG手动方式手动方式，连续移动 RAPID快速方式 MODE SELECT （模式选择旋钮） ZRN回零模式机床回零；机床必须首先执行回零 操作，然后才可以运行； FEED RATE OVERRIDE进给速度调节 旋钮 调节数控程序自动运行时的进给速 度倍率，调节范围为 0150%。
置 光标于旋钮上，点击鼠标左键，旋 钮逆时针转动，点击鼠标右键，旋 钮顺时针转动 RAPID快速倍率在快速方式下，通过此旋钮来调节 快速移动的倍率 OVERRIDE(%) HANDLE手轮的移动量在手轮方式下的移动量； X1、X10、X100 分别代表移动量 为 0.001mm、0.01mm、0.1mm SPINDLE OVERRIDE主轴倍率选择将光标移至此旋钮上后,通过点击 鼠标的左键或右键来调节主轴倍率 ON系统开程序可进行编辑、删除等操作NC 开关 OFF系统关无法对程序进行编辑操作 MLK机床锁定 X、Y、Z 三方向轴全部被锁定， 当此键被按下时，机床不能移动 DRN空运行按照机床默认的参数执行程序 BDT选择跳过开关当此按钮按下时，程序中的“/” 有效 SBK单段按钮将此按钮按下后，运行程序时每次 执行一条数控指令 OSPM01 开关当此按钮按下时,程序中的 “M01”代码有效 AUX-LOCK辅助功能锁M、S、T 指令被锁定 COOLANT冷却液开关 FOR主轴正转 STOP主轴停止 SPINDLE MANUAL REV主轴反转 START循环启动程序运行开始；模式选择旋钮在 “AUTO”或“MDI”位置时按下 有效，其余模式下使用无效。
CYCLE HOLE进给保持程序运行暂停，在程序运行过程中， 按下此按钮运行暂停按 “START”恢复运行 EMERGFNCY STOP 急停按钮按下急停按钮，使机床移动立即停 止，并且所有的输出如主轴的转动 等都会关闭 四、四、FANUC0FANUC0 系统云南机床厂车床面板：系统云南机床厂车床面板： FANUC0FANUC0 系统云南机床厂车床面板功能说明表系统云南机床厂车床面板功能说明表 按 钮名 称功 能 说 明 BDT 选择跳过 开关 当此按钮按下时，程序中的“/”有效 DRN 空运行按照机床默认的参数执行程序 SBK 单段按钮将此按钮按下后，运行程序时每次执 行一条数控指令 EDIT编辑模式用于直接通过操作面板输入数控程序 和编辑程序 AUTO自动模式进入自动加工模式 MDIMDI 模式单指令段操作模式 STEP单步方式STEP 是点动方式，主要有 *1、*10、*100 等 JOB手动方式手动连续进给 模式选择旋钮 ZRN回零模式机床回零；机床必须首先执行回零操 作，然后才可以运行； TRST 换刀按钮手动换刀按钮 倍率旋钮 NOR主轴正转 STOP主轴停止 REV主轴反转 电源开点击此按钮用于打开机床总电源。
电源关点击此按钮用于关闭机床总电源 循环启动程序运行开始；模式选择旋钮在 “AUTO”或“MDI”位置时按下有效， 其余模式下使用无效 停止运行程序运行停止，在数控程序运行中， 按下此按钮停止程序运行 冷却液开 冷却液关 超程释放 急停按钮按下急停按钮，使机床移动立即停止， 并且所有的输出如主轴的转动等都会 关闭 五、五、FANUC0-PM0 系统系统 MDIMDI 面板面板 FANUC0-PM0 系统系统 MDIMDI 面板各键功能说明表面板各键功能说明表 键名 称功 能 说 明 RESET复位键按下此键，复位 CNC 系统，包括取消报警、主轴故障复位、中途 退出自动操作循环和输入、输出过程等 地址和数字键按下这些键，输入字母、数字和其它字符 INPUT输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以 后，必须按下此键才能输入到 CNC 内另外，与外部设备通信时， 按下此键，才能启动输入设备，开始输入数据到 CNC 内 CURSOR光标移动键用于在 CRT 页面上，移动当前光标 PAGE页面变换键用于 CRT 屏幕选择不同的页面 POS位置显示键在 CRT 上显示机床当前的坐标位置。
PROG程序键在编辑方式，编辑和显示在系统中的程序 在 MDI 方式，输入和显示 MDI 数据 OFFSET SETTING 参数设置刀具偏置数值和宏程序变量的显示的设定 DGNOS PRARM 自诊断的参数 键 设定和显示参数表及自诊表的内容 OPRALARM报警号显示键按此键显示报警号 CUSTOM GRAPH 辅助图形图形显示功能，用于显示加工轨迹 SYSTEM MESSAGE ALTER替代键用输入域内的数据替代光标所在的数据 DELET 编 辑 删除键删除光标所在的数据 INSRT插入键将输入域之中的数据插入到当前光标之后的位置上 CAN取消键取消输入域内的数据 EOB 键 回车换行 键 结束一行程序的输入并且换行 六、六、FANUC-PM0FANUC-PM0 系统车床标准面板：系统车床标准面板： FANUC-PM0FANUC-PM0 系统车床标准面板功能说明表系统车床标准面板功能说明表 键名称功能说明 RAPID快速进给倍 率 OVERRIDE（%） SPINDLE主轴倍率 EDIT 编辑方式用于直接通过操作面板输入 数控程序和编辑程序 AUTO自动方式进入自动加工模式。
MDIMDI 方式单程序段执行模式 JOG手动方式手动方式，连续移动 MODE SELECT ZRN回零方式机床回零；机床必须首先执 行回零操作，然后才可以运 行 X1、X10、X10 0 移动量选择X1、X10、X100 分别代表移 动量为 0.001mm、0.01mm、0.1mm FEED RATE OVERRIDE进给速度调 节旋钮 调节数控程序自动运行时的 进给速度倍率，调节范围为 0150%置光标于旋钮上， 点击鼠标左键，旋钮逆时针 转动，点击鼠标右键，旋钮 顺时针转动 COOLANT 冷却液开关 CYCLE START 循环启动程序运行开始；模式选择旋 钮在“AUTO”或“MDI”位 置时按下有效，其余模式下 使用无效 FEED HOLE进给保持程序运行暂停，在程序运行 过程中，按下此按钮运行暂 停按“START”恢复运行 REV主轴反转 STOP主轴停止 SPINDLE FOR主轴正转 MTCH手动换刀 DRN空运行按照机床默认的参数执行程 序 MLK机床锁定X、Y、Z 三方向轴全部被锁 定，此键按下时机床不能移 动 SBK单步开关当按下此按钮时，运行程序 时每次执行一条数控指令。
JBK选择跳过开 关 当按下此按钮时，数控程序 中的跳过符号“/”有效 七、七、FANUC0I 系统系统 MDIMDI 面板面板： FANUC0I 系统系统 MDIMDI 面板各键功能说明表面板各键功能说明表 键名 称功 能 说 明 RESET复位键按下此键，复位 CNC 系统，包。
