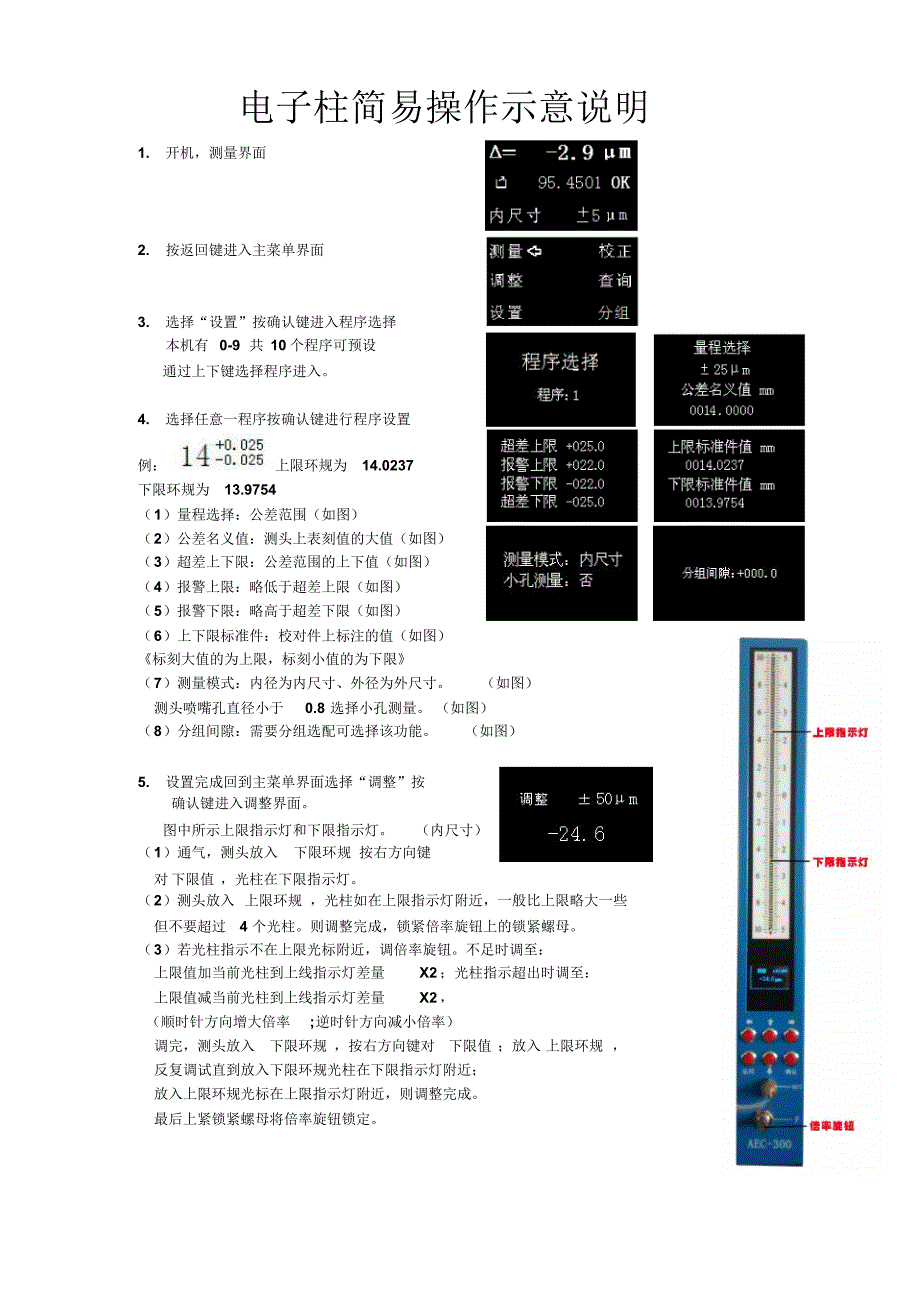

电子柱简易操作示意说明1. 开机，测量界面2. 按返回键进入主菜单界面3. 选择“设置”按确认键进入程序选择本机有 0-9 共 10 个程序可预设通过上下键选择程序进入4. 选择任意一程序按确认键进行程序设置例： 上限环规为 14.0237 下限环规为 13.9754 （ 1）量程选择：公差范围（如图）（ 2）公差名义值：测头上表刻值的大值（如图）（ 3）超差上下限：公差范围的上下值（如图）（ 4）报警上限：略低于超差上限（如图）（ 5）报警下限：略高于超差下限（如图）（ 6）上下限标准件：校对件上标注的值（如图）《标刻大值的为上限，标刻小值的为下限》（ 7）测量模式：内径为内尺寸、外径为外尺寸 （如图）测头喷嘴孔直径小于 0.8 选择小孔测量 （如图）（ 8）分组间隙：需要分组选配可选择该功能 （如图）5. 设置完成回到主菜单界面选择“调整”按确认键进入调整界面图中所示上限指示灯和下限指示灯 （内尺寸）（ 1）通气，测头放入 下限环规 按右方向键对 下限值 ，光柱在下限指示灯 2）测头放入 上限环规 ，光柱如在上限指示灯附近，一般比上限略大一些但不要超过 4 个光柱则调整完成，锁紧倍率旋钮上的锁紧螺母。
3）若光柱指示不在上限光标附近，调倍率旋钮不足时调至：上限值加当前光柱到上线指示灯差量 X2 ；光柱指示超出时调至：上限值减当前光柱到上线指示灯差量 X2 ，（顺时针方向增大倍率 ;逆时针方向减小倍率）调完，测头放入 下限环规 ，按右方向键对 下限值 ；放入 上限环规 ，反复调试直到放入下限环规光柱在下限指示灯附近；放入上限环规光标在上限指示灯附近，则调整完成最后上紧锁紧螺母将倍率旋钮锁定图中所示上限指示灯和下限指示灯 （外尺寸）（ 1）通气，测头放入 上限环规 按右方向键对 上限值 ，光柱在上限指示灯 2）测头放入 下限环规 ，光柱如在下限指示灯附近，一般比下限略小一些，但不要超过 4 个 光柱则调整完成，锁紧倍率旋钮上的锁紧螺母（ 3）若光柱指示不在下限光标附近，调倍率旋钮不足时调至：下限值减当前光柱到下限指示灯差量 X2；光柱指示超出时调至：下限值加当前光柱到下限指示灯差量 X2 （顺时针方向增大倍率光柱向下走，逆时针方向减小倍率光柱向上走）调完，测头放入 上限环规 ，按右方向键对上限值 ；放入 下限环规 ，反复调试直到放入上限环规光柱在上限光标附近，放入下限环规光柱在下限光标附近，则调整完成，上紧锁紧螺母将倍率旋钮锁定。
6. 调整完成后按返回键回到主菜单界面，选择“校正”按确认键进入校正界面 1）测头放入 下限环规 待数值稳定后按确认键进行下限校正 2）测头放入 上限环规 待数值稳定后按确认键进行上限校正7. 校正完成后系统自动回到主菜单界面，选择“测量”按确认键进入测量界面注释： 1、初次使用：①参数设置→②倍率调整→③标准件校正→④测量2、更换测头或测头有磨损时：①倍率调整→②标准件校正→③测量3、正常使用：①标准件校正→②测量如果被测尺寸为 9.0000(0,+0.0150) 则： （公差不对称型） 这时光柱公差显示自动对称分布（有效利用光柱全段） ，光柱不能用来读数，只是指示检测值的公差分布相对值读数在显示屏上读出，是相对于名义值 009.0000mm的值从光柱上读出的相对值必须加上零位偏移量（零位偏移量 =公差带中心值 - 公差名义值）后才是实际的相对值W3School 气动量仪哪家好 张长建 18135656386,037980883306 。
