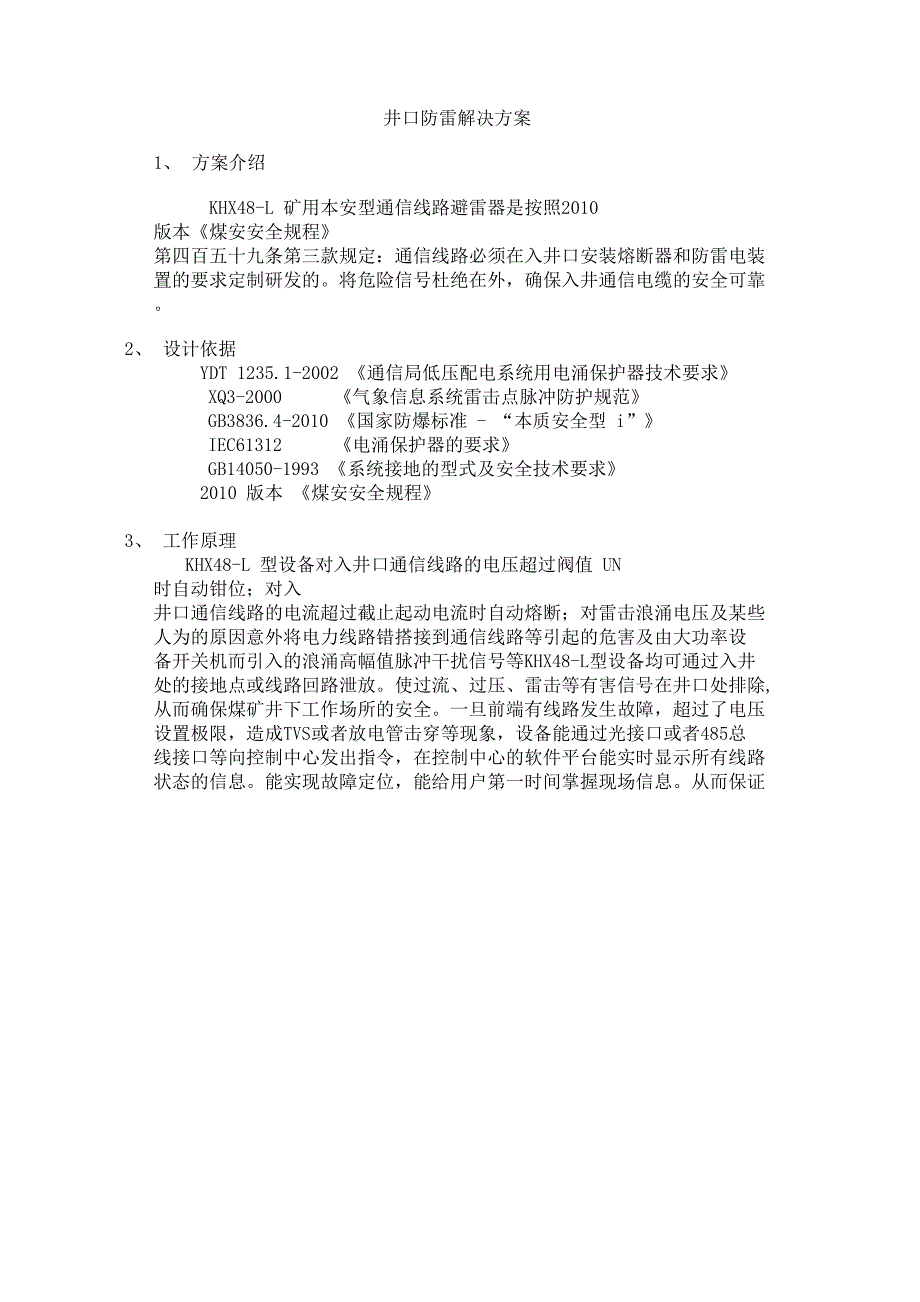

井口防雷解决方案1、 方案介绍KHX48-L 矿用本安型通信线路避雷器是按照2010 版本《煤安安全规程》 第四百五十九条第三款规定：通信线路必须在入井口安装熔断器和防雷电装 置的要求定制研发的将危险信号杜绝在外，确保入井通信电缆的安全可靠2、 设计依据YDT 1235.1-2002 《通信局低压配电系统用电涌保护器技术要求》 XQ3-2000 《气象信息系统雷击点脉冲防护规范》GB3836.4-2010 《国家防爆标准 - “本质安全型 i”》IEC61312 《电涌保护器的要求》GB14050-1993 《系统接地的型式及安全技术要求》2010 版本 《煤安安全规程》3、 工作原理KHX48-L 型设备对入井口通信线路的电压超过阀值 UN 时自动钳位；对入 井口通信线路的电流超过截止起动电流时自动熔断；对雷击浪涌电压及某些 人为的原因意外将电力线路错搭接到通信线路等引起的危害及由大功率设 备开关机而引入的浪涌高幅值脉冲干扰信号等KHX48-L型设备均可通过入井 处的接地点或线路回路泄放使过流、过压、雷击等有害信号在井口处排除, 从而确保煤矿井下工作场所的安全一旦前端有线路发生故障，超过了电压 设置极限，造成TVS或者放电管击穿等现象，设备能通过光接口或者485总 线接口等向控制中心发出指令，在控制中心的软件平台能实时显示所有线路 状态的信息。
能实现故障定位，能给用户第一时间掌握现场信息从而保证 用户的通信线路安全4、 应用拓扑图。
