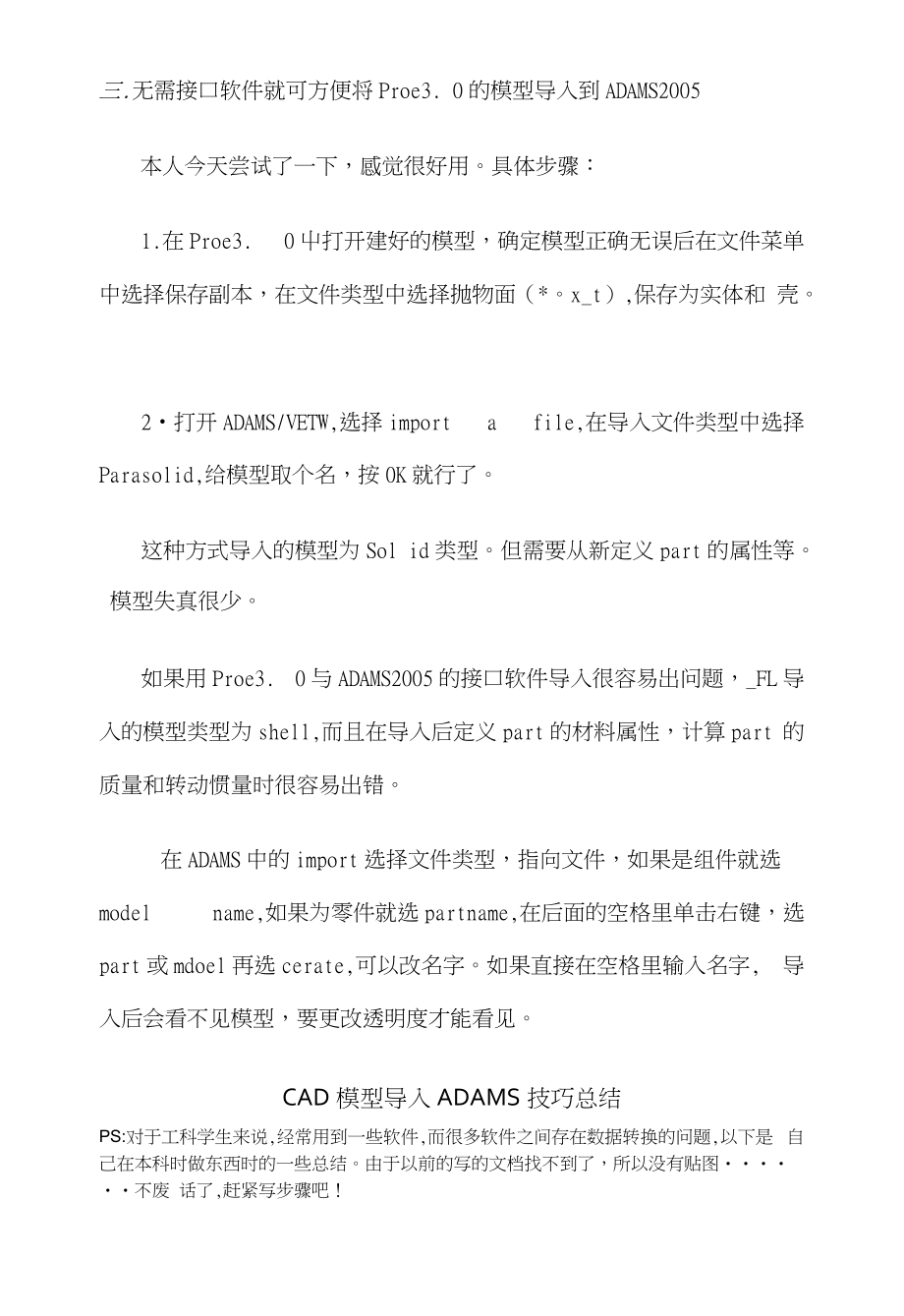

三.无需接口软件就可方便将Proe3. 0的模型导入到ADAMS2005本人今天尝试了一下，感觉很好用具体步骤：1.在Proe3. 0中打开建好的模型，确定模型正确无误后在文件菜单 中选择保存副本，在文件类型中选择抛物面（*x_t）,保存为实体和 壳2•打开ADAMS/VETW,选择import a file,在导入文件类型中选择 Parasolid,给模型取个名，按0K就行了这种方式导入的模型为Sol id类型但需要从新定义part的属性等 模型失真很少如果用Proe3. 0与ADAMS2005的接口软件导入很容易出问题，_FL导 入的模型类型为shell,而且在导入后定义part的材料属性，计算part 的质量和转动惯量时很容易出错在ADAMS中的import选择文件类型，指向文件，如果是组件就选 model name,如果为零件就选partname,在后面的空格里单击右键，选 part或mdoel再选cerate,可以改名字如果直接在空格里输入名字, 导入后会看不见模型，要更改透明度才能看见CAD模型导入ADAMS技巧总结PS:对于工科学生来说,经常用到一些软件,而很多软件之间存在数据转换的问题,以下是 自己在本科时做东西时的一些总结。
由于以前的写的文档找不到了，所以没有贴图・・・・・・不废 话了,赶紧写步骤吧！ —、输入AutoCAD图形文件对于IGES、STEP、DFX和DWG格式的CAD图形文件,输入的方法和参数基本相同1） 在下拉菜单选择Import命令，显示文件输入对话框2） 在FileType栏，选择输入的CAD文件格式，IGES、STEP、DFX或DWG ,显示输入 CAD文件对话框3》 在FileTo Read输入文件名,不必输入后缀4） 在Part Name栏r输入CAD文件中的几何体对应的构件名称,可以利用弹出式菜单和 Browser命令从样机数据库中选择关联构件5） 在Tolerance栏，输入几何体转换的允许偏差，在设置允许偏差时应该注意图形几何尺 寸和单位，否则可能导致偏差过大而图形失真,或者偏差过小导致ADAMS/Exchange要进 行长时间的转换计算6） 在La/el栏，输入IGES、STEP、DFX和DWG格式图形文件时进行转换的层号,如 果不输入层号,ADAMS/Exchange输入文件中的所有层可以指定输入单独的一层图形，也 可以输入连续的若干层,使用":号区分范围，例如，输入10,15表示转换10-15层。
7） 在Scale栏,输入ADAMS/Exchange中产生的几何图形的比例系数，默认比例系数为1.0 ,表示ADAMS/Exchange产生的几何图形同CAD文件中的几何图形同样大小8） 在Create选择栏选择产生几何图形的方式选择Polygons参数，表示采用多边形描绘表选择Solid参数表示采用实体来描绘表面9） 如果希望转换被覆盖的图形,可以选择Blanked Entities项,选择Blanked Entities项以 后，ADAMS/View转换并显示被覆盖的内容10） 在Location栏,输入CAD文件中的几何体在ADAMS/View构件坐标系的放置位置11） 在Oriention栏,输入CAD文件中的几何体在ADAMS/View构件参考坐标系放置的方 向默认条件下,程序采用313造型系列定义方向12） 在Relative to栏，输入以上定义放置位置和方向的ADAMS/View参考构件坐标系可以 使用ADAMS/Via/v样机模型中的任何坐标系定义放置位置和方向•• “13）如果希望将所有的几何形体作为一个框架输入,可以选择Consolidate to shells选项。
殖，如果不选择该项,ADAMS/View吧几何形体作为一个单独的形体输入14》选择0K按钮二、关于solidworks模型导入ADAMS的详细步骤 这个是我在本科机械综合设计中仿真分析步进输送机中使用的方法（遗憾的是以前的说明书 文档找不到了）■为了让大家能够清楚的进行数据转换，步骤总结如下:1、在solidworks中把零件或组件另存为parasolid格式,版本最好选120以下,文件名和保 存路径不能出现中文字符乙把・x_t改为.xmt_txt,这一步很重要3.在adams中的import选择文件类型,指向文件，如果是组件就选model name,如果为零 件就选part name,在后面的空格里单击右键,选part或model ,再选create,可以改名字 如果直接在空格里输入名字,导入后会看不见模型，要更改透明度才能看见在adams中编辑各个零件的属性,添加各种约束,分析。
