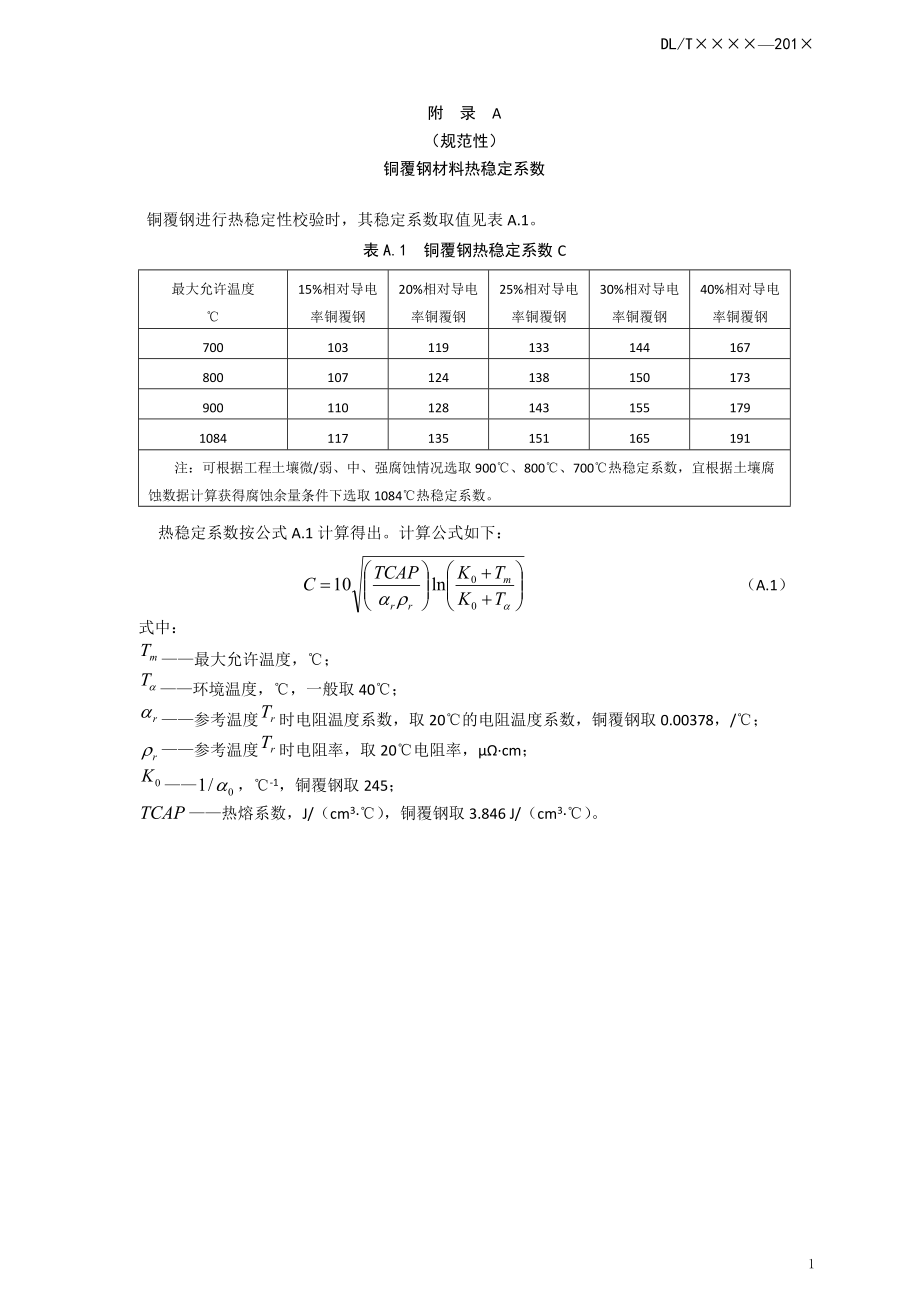

DL/T—201附 录 A（规范性）铜覆钢材料热稳定系数铜覆钢进行热稳定性校验时，其稳定系数取值见表A.1表A.1 铜覆钢热稳定系数C最大允许温度℃15%相对导电率铜覆钢20%相对导电率铜覆钢25%相对导电率铜覆钢30%相对导电率铜覆钢40%相对导电率铜覆钢7001031191331441678001071241381501739001101281431551791084117135151165191注：可根据工程土壤微/弱、中、强腐蚀情况选取900℃、800℃、700℃热稳定系数，宜根据土壤腐蚀数据计算获得腐蚀余量条件下选取1084℃热稳定系数 热稳定系数按公式A.1计算得出计算公式如下： （A.1）式中：——最大允许温度，℃；——环境温度，℃，一般取40℃；——参考温度时电阻温度系数，取20℃的电阻温度系数，铜覆钢取0.00378，/℃；——参考温度时电阻率，取20℃电阻率，μΩcm；——，℃-1，铜覆钢取245；——热熔系数，J/（cm3℃），铜覆钢取3.846 J/（cm3℃）附 录 B（资料性）铜覆钢连接器的要求B.1 机械压力试验每个试样由2根长度分别为500mm的铜覆钢接地极和连接器装配组成。
按制造商或供应商的产品说明书，选用合适的驱动头和驱动工具进行试样的顶部按以下参数要求用振动锤持续击打2分钟,连接器应无裂纹、掉块、变形等缺陷试验布置见图B.1，单位：毫米a）击打频率（20001000）min -1；b）单行程冲击能量（5010）Nm1—试样；2—金属板（200mm200mm20mm）；3—轴承；4—驱动头；5—试验支架；6—振动锤图B.1 机械压力试验布置图B.2 腐蚀试验B.2.1 试验要求试样满足B.1要求后，需进行GB10125进行盐雾试验B.2.2 电气性能测试B.2.1试验后直流电阻值增加不应超过15%，且不能大于1.0mΩB.2.3 拉力测试通过B.2.2测试的样品，按机械拉力（100010）N进行测试试验收试样组件保持完整，连接器无裂纹、掉块和变形等缺陷附 录 C（规范性）试验电流计算工频大电流试验中熔化电流按公式C.1计算，其中=4s或10 s （C.1）式中：——熔化电流的有效值，kA;——导体横截面面积，mm2；——允许的最高温度，℃，铜覆钢取1084 ℃；——环境温度，℃，一般取40 ℃；——温度时电阻温度系数；取20℃温度系数，铜覆钢为0.00378/℃；——试验材料温度时电阻率，取试验前试样实测的20℃电阻率，μΩcm；——1/，铜覆钢取为245℃；——通电时间，s；——热容系数，J/cm3/℃，铜覆钢为3.846。
则试验电流为：test=90% tc=4s或10s （C.2）示例1：求解截面积=150mm2、30%相对导电率铜覆钢在1084℃、10s条件下的试验电流解：式C1中=150mm2；=1084℃；=40℃；=0.00378；=5.75μΩcm；=245℃；=10s；=3.846 J/cm3℃计算=7.83kA；则test=90%=7.05kA4。
