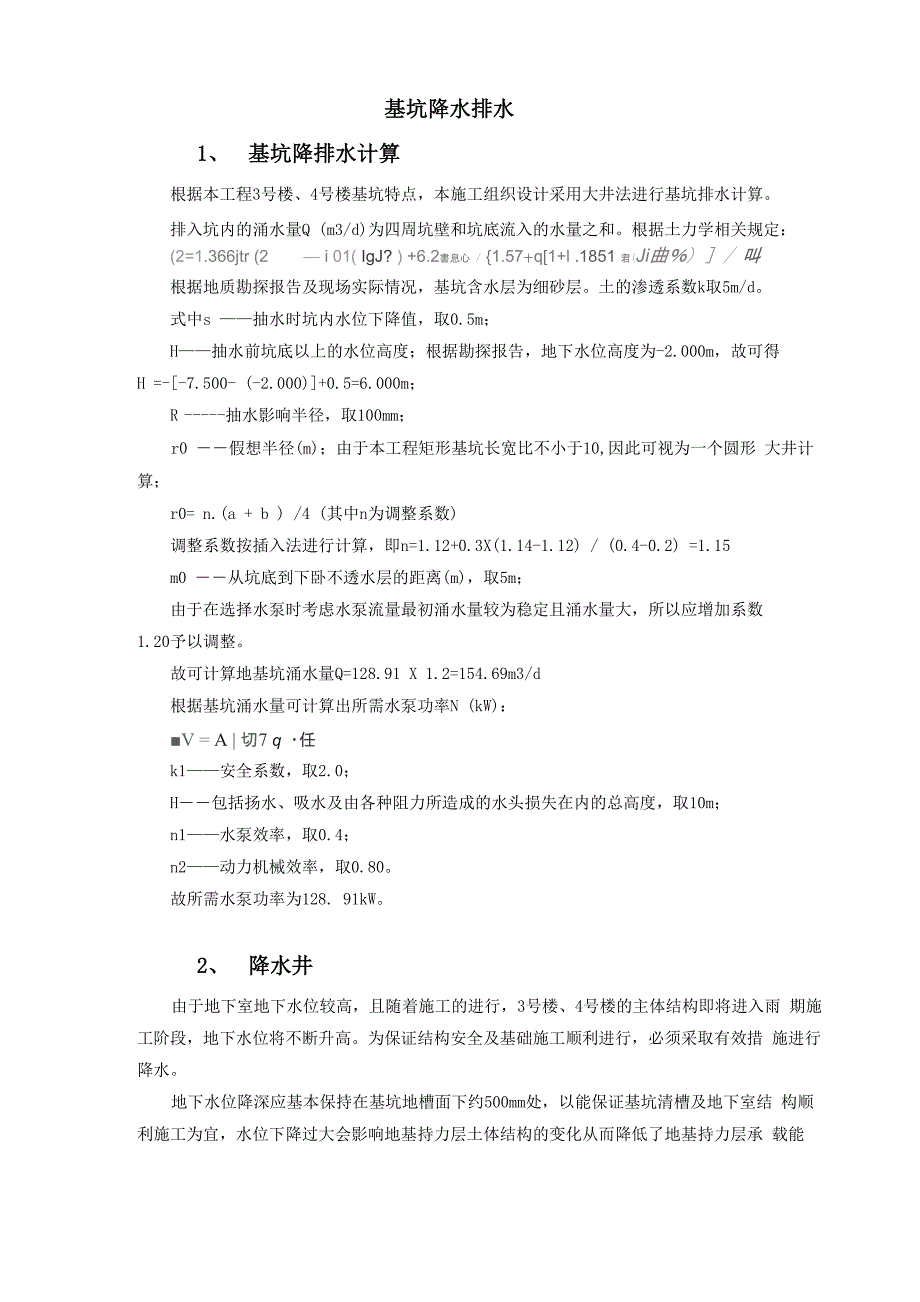

基坑降水排水1、 基坑降排水计算根据本工程3号楼、4号楼基坑特点，本施工组织设计采用大井法进行基坑排水计算排入坑内的涌水量Q (m3/d)为四周坑壁和坑底流入的水量之和根据土力学相关规定：(2=1.366jtr (2 — i 01( IgJ? ) +6.2書息心 / {1.57十q[1+l .1851 君(Ji曲％) ] / 叫根据地质勘探报告及现场实际情况，基坑含水层为细砂层土的渗透系数k取5m/d式中s ——抽水时坑内水位下降值，取0.5m；H——抽水前坑底以上的水位高度；根据勘探报告，地下水位高度为-2.000m，故可得H =-[-7.500- (-2.000)]+0.5=6.000m；R 抽水影响半径，取100mm；r0 ――假想半径(m)；由于本工程矩形基坑长宽比不小于10,因此可视为一个圆形 大井计算；r0= n.(a + b ) /4 (其中n为调整系数)调整系数按插入法进行计算，即n=1.12+0.3X(1.14-1.12) / (0.4-0.2) =1.15m0 ――从坑底到下卧不透水层的距离(m)，取5m；由于在选择水泵时考虑水泵流量最初涌水量较为稳定且涌水量大，所以应增加系数1.20予以调整。
故可计算地基坑涌水量Q=128.91 X 1.2=154.69m3/d根据基坑涌水量可计算出所需水泵功率N (kW)：■V = A | 切7 q •任k1——安全系数，取2.0；H――包括扬水、吸水及由各种阻力所造成的水头损失在内的总高度，取10m；n1——水泵效率，取0.4；n2——动力机械效率，取0.80故所需水泵功率为128. 91kW2、 降水井由于地下室地下水位较高，且随着施工的进行，3号楼、4号楼的主体结构即将进入雨 期施工阶段，地下水位将不断升高为保证结构安全及基础施工顺利进行，必须采取有效措 施进行降水地下水位降深应基本保持在基坑地槽面下约500mm处，以能保证基坑清槽及地下室结 构顺利施工为宜，水位下降过大会影响地基持力层土体结构的变化从而降低了地基持力层承 载能力，所以应定期测量井内水位的高低，通过控制抽水量调节地下水水位3号楼、4号楼降水井的降水工作应从基坑清槽时开始，在底板混凝土浇筑完毕后方可 停止在3号楼、4号楼每个电梯基坑、集水井及相关设备基础坑内各设置1个降水井， 每个井内采用1台©100污水电泵每天24h不间断降水，隆水过程中应确保地下室范围内 的地下水位稳定，避免因水位变化而使工程遭受破坏。
图4-10降水』:施匚图3、基坑排水4号楼基坑内存有深达1.3m的明水，故在进入基坑施工前需用22kW高压水泵将水抽 干后方可施工由于3号楼、4号楼基坑地下水位高于基础垫层设计标高，特别是4号楼基坑内有大 量地下水，造成场地浸水，破坏边坡稳定并导致部分基坑边坡塌方，给施工的顺利进展造成 较大的难度因此，必须在进入基坑施工作业前就开始做好坑内的截水、排水工作本工程采用开挖明沟、暗沟截水与集水坑集中排水相结合的施工方法即在开挖淤泥及冻土之前，于基坑四周及基坑中部分别设置排水明沟和排水暗沟，且分 别在3号楼、4号楼西侧及北侧地基顶标高以下人工开挖净尺寸3m深，1.5mX1.5m的积 水坑，使水流汇集于集水坑内，每个集水坑中放置一台100污水泵昼夜不间断排水其中 4#楼北侧集水坑为净尺寸3m深,3.0mX1.5m，坑内放置二台© 100污水泵不间断抽水集 水坑、排水明沟采用240mm砖墙砌筑基坑四周设排水明沟，沿基坑的南、北方向每隔5m设一条南北贯通的暗沟，均通至两 侧的排水明沟内，排水暗沟截面尺寸为300mmX300mm排水明沟、暗沟深度应始终保持比 挖土面低0.3m，以利于截水；集水坑应比排水沟低0.5m。
暗沟在施工砂垫层时，内填碎石 然后铺砂以达到排水沟畅通的目的，并保证地下水位低于开挖基坑底0.5m以上排水沟设 2%的坡度，水流不致于阻塞集水坑壁开挖过程中为防止由于地下水的渗透作用造成坍塌, 边开挖边用木方、模板支撑加固，坑底铺 300mm 厚碎石；水泵应包以滤网，防止泥砂进入 水泵由于本工程地下水位较高，尤其是 4 号楼基坑中在开挖前存有较深的积水，因此在排 水明沟、暗沟开挖时应注意先支好挡土板后分三次开挖，以防止水沟两侧土塌方而堵塞排水 沟因此，在清槽过程中，当排水沟开挖深度超过 500mm 就必须先支好挡土板，然后继续 往下挖尤其是排水明沟靠边坡一侧的土层，地下水渗透较为严重，开挖时更应注意先支好 挡土板后再向下开挖，以防止出现由小面积塌方引起大面积塌方的现象出现，进而造成安全 事故及工期延误集水坑内的污水泵应 24h 连续抽水，直到地下室室外回填土开始回填。
