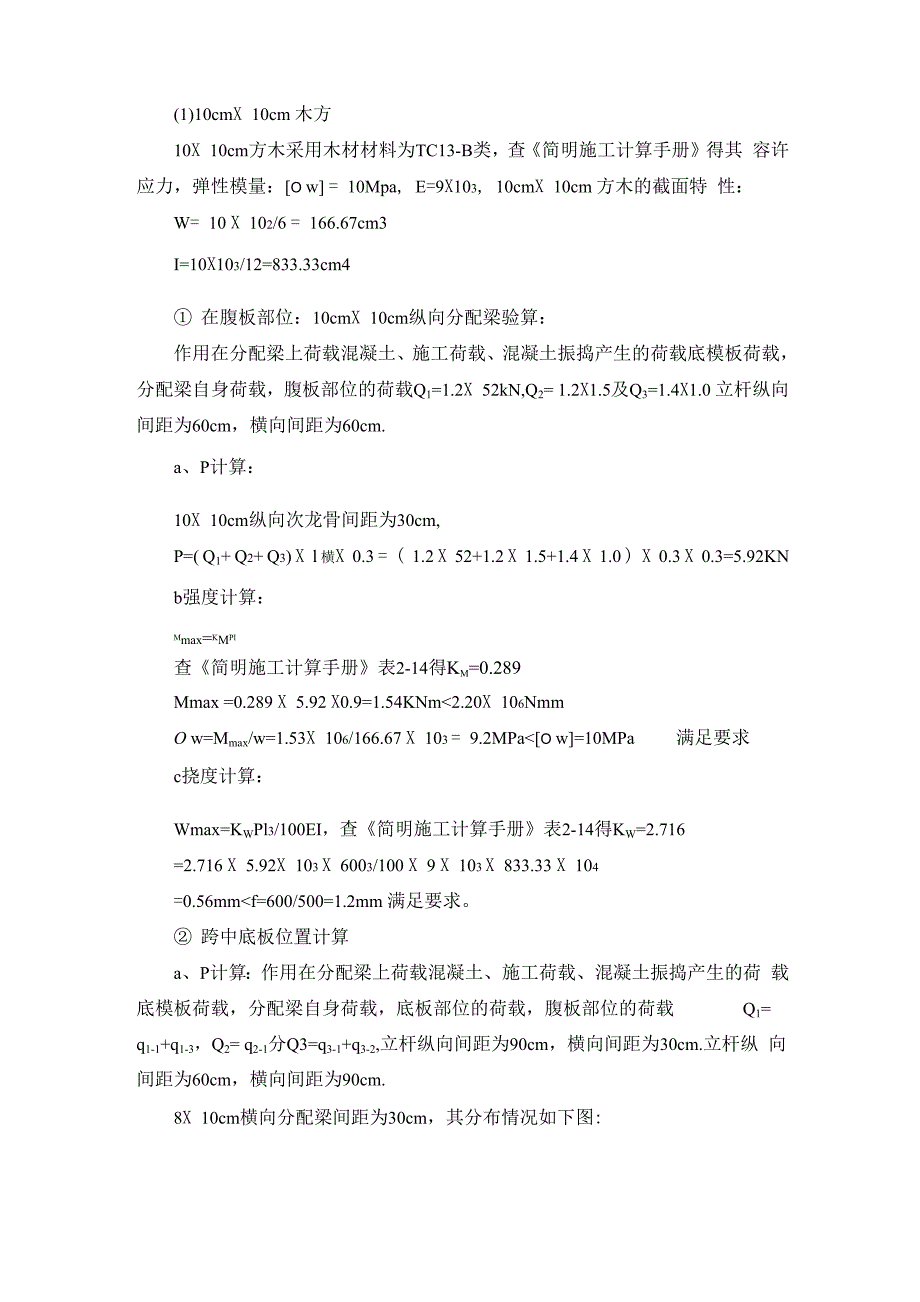

1)10cmX 10cm 木方10X 10cm方木采用木材材料为TC13-B类，查《简明施工计算手册》得其 容许应力，弹性模量：[O w] = 10Mpa, E=9X103, 10cmX 10cm 方木的截面特 性：W= 10 X 102/6 = 166.67cm3I=10X103/12=833.33cm4① 在腹板部位：10cmX 10cm纵向分配梁验算：作用在分配梁上荷载混凝土、施工荷载、混凝土振捣产生的荷载底模板荷载， 分配梁自身荷载，腹板部位的荷载Q1=1.2X 52kN,Q2= 1.2X1.5及Q3=1.4X1.0 立杆纵向间距为60cm，横向间距为60cm.a、P计算：10X 10cm纵向次龙骨间距为30cm,P=( Q1+ Q2+ Q3) X l 横X 0.3 = ( 1.2 X 52+1.2 X 1.5+1.4 X 1.0 ) X 0.3 X 0.3=5.92KNb强度计算：Mmax=KMPl查《简明施工计算手册》表2-14得Km=0.289Mmax =0.289 X 5.92 X0.9=1.54KNm<2.20X 106NmmO w=Mmax/w=1.53X 106/166.67 X 103 = 9.2MPa<[O w]=10MPa 满足要求c挠度计算：Wmax=KWPl3/100EI，查《简明施工计算手册》表2-14得KW=2.716=2.716 X 5.92X 103 X 6003/100 X 9 X 103 X 833.33 X 104=0.56mm
② 跨中底板位置计算a、P计算：作用在分配梁上荷载混凝土、施工荷载、混凝土振捣产生的荷 载底模板荷载，分配梁自身荷载，底板部位的荷载，腹板部位的荷载 Q1=q1-1+q1-3，Q2= q2-1分Q3=q3-1+q3-2,立杆纵向间距为90cm，横向间距为30cm.立杆纵 向间距为60cm，横向间距为90cm.8X 10cm横向分配梁间距为30cm，其分布情况如下图:P P P P P P1 1,15cm -- 30cm -.15cm ..15cm .. 30cm .,15cm .,15cm ., 30cm ..15cm -60cm -. 60cm 一. 60cm 一作用在背带上荷载为(Q1+ Q2+ Q3)Xl 横X 0.3 = 31.3 X 0.9 X0.3=8.45KNb强度计算：所以 Mmax=0.289X8.45X0.6=1.47KNm=1.47X 106Nmma w=Mmax/w=1.47 X 106/375 X 103 = 3.92MPa<[O w]=10MPa 满足要求c 挠度计算： Wmax=2.716 X 8.45 X 103 X 6003 /100 X 9 X 103 X 2812.5 X 104=0.20mm
2)8 X 10cm木方分配梁受力计算8X 10cm方木采用木材材料为TC13-B类，查《简明施工计算手册》得其容 许应力，弹性模量：[a w] = 10MPa, E=9X1038cmX 10cm方木的截面特性：W=8X102/6=133cm3I=8X103/12=667cm4①在腹板部位：8cm X 10cm纵向分配梁验算：按荷载分布图取一跨30 cm荷载最大，腹板位置底板部位的砼荷载q「q竹胶板,q2= q鱼及Q3=q3-1+q3-2,立杆横向间距 为30cm，横向方木间距30cmq『1!' I.f ]1 i30cm■____均^__a q均计算：8X 10cm横向分配梁间距为30cm，其分布情况如上图：q 均=(Q1+ Q2+ Q3)X 0.3 = 62.7 X0.3=18.81KN/mb强度计算：Mmax= q 均 l2/8=18.81 X0.32/8=0.21KNm=0.21 X 106Nmma w=Mmax/w=0.21 X 106/133 X 103 = 1.59MPa<[a w]=10MPa 满足要求c挠度计算：Wmax=5q 均 14/384EI=5 X 18.81 X 10-3 X 3004/384 X 9 X 103 X 667 X 104=0.37mm
②在梁端底板部位：8cm X 10cm横向带木验算：底板位置部位的砼荷载q=19.32KN/m2,立杆纵向间距为60cm，横向间距为 90cm,横向方木间距30cmq均\i! |\ 1「 1\ \1 1f 1I- if 1「 1! \1 I.190cm [ 90cm」i 90cm 〜— F-a q计算：作用在分配梁上荷载混凝土、施工荷载、混凝土振捣产生的荷载 均底模板荷载，分配梁自身荷载，底板部位的荷载 Q「q1-1+q竹胶板,Q2= q2-1及Q3=q3-1+q3-2,q=59.6KN/m2，立杆横向间距为30cm,横向方木间距30cm8X 10cm横向分配梁间距为30cm，其分布情况如上图：q 均=(Q1+ Q2+ Q3) X 0.3 = 34.2 X 0.3=10.3KN/mb强度计算：Mmax=KMP1查《简明施工计算手册》表2-14得KM=0.101Mmax =0.101 X 10.3 X0.92=0.88KNm=0.88X 106Nmma w=Mmax/w=0.88X 106/133 X103 = 6.51MPav[O w]=10MPa 满足要求c挠度计算:Wmax=Kwq 均 13/100EI,查《简明施工计算手册》表2-14得KW=0.99Wmax=0.99q 均 14/100EI=0.99 X 10.7 X10-3 X 9004/100 X 9 X 103 X 667 X 104=0.12mmvf=900/500=1.8mmd抗剪验算[T ]=1.7MpaT = KVqL/A=0.45X 10.3 X 103 X0.9/(0.08X0.1)=0.55Mpa V [t ]=1.7Mpa带木计算满足要求。
3)竹胶板模板受力计算① 荷载：按腹板部位荷载进行计算，q均计算：作用在竹胶模板荷载有：混 凝土、施工荷载、混凝土振捣产生的荷载，竹胶板自身荷载腹板部位的荷载：q 均=(Q1+ Q2+ Q3) X 0.3=63.6 X 0.3=19.08KN/m,② 计算模式：竹胶模板面板宽122cm，其肋(背木)间距为30cm，因此，面 板按三跨连续梁进行计算q=19.32KN/m③面板验算面板规格：2440mm X 1220mm X 12mma强度验算竹胶面板的静曲强度：［］纵向N70Mpa,［］横向N50Mpa 跨度/板厚=300/12=25V100,属小挠度连续板查《简明施工计算手册》表2-14得Km=0.101Mmax=KmqL2=0.101 X 19.08 X 0.32=0.17N.m=0.17 X 106Nmm 面板截面抵抗矩：W=bh2/6=300X 122/6=7200mm3a =M/W=0.17X 106/7200=24.0N/mm2V[a ]横向=50Mpa,满足要求b挠度验算查LY/T 1574-2000《混凝土模板用竹材胶合板》得竹胶面板的弹性模量：[E]纵向N6X103Mpa, [E]横向N4X103Mpa考虑竹胶面板的背带为8cmX 10cm木方，面板的实际净跨径为220mm，故3 =KjqL4/ (100EI) =0.99X 19.08 X 10-3 X 2204/(100 X4X103X300X123/12)=0.03 mmV[3 ]=0.4mm=l/500，满足要求。
