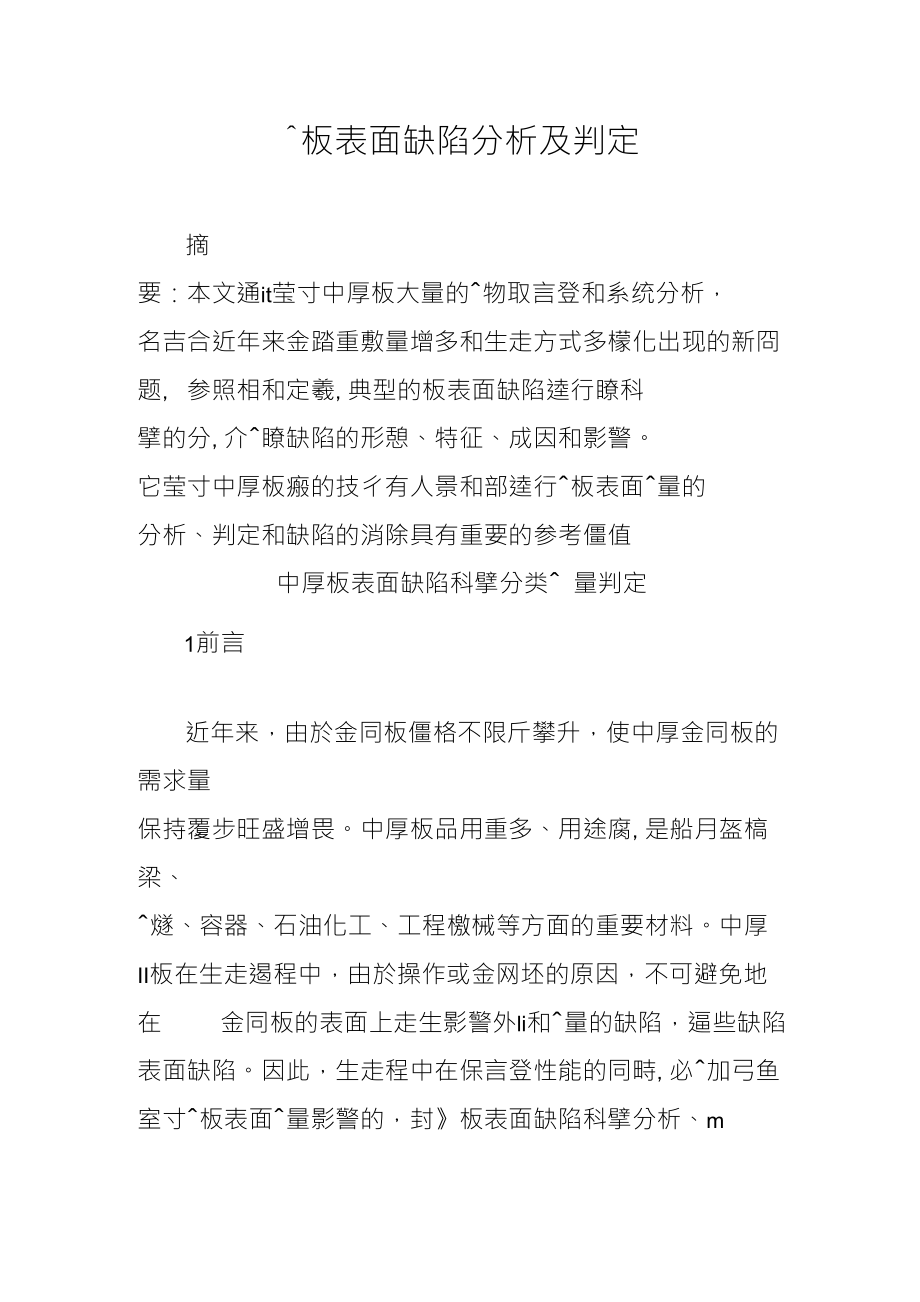

^板表面缺陷分析及判定摘 要：本文通it莹寸中厚板大量的^物取言登和系统分析， 名吉合近年来金踏重敷量增多和生走方式多檬化出现的新冏题, 参照相和定羲,典型的板表面缺陷逵行瞭科 擘的分,介^瞭缺陷的形憩、特征、成因和影警 它莹寸中厚板瘢的技彳有人景和部逵行^板表面^量的 分析、判定和缺陷的消除具有重要的参考僵值中厚板表面缺陷科擘分类^ 量判定1前言近年来，由於金同板僵格不限斤攀升，使中厚金同板的需求量 保持覆步旺盛增畏中厚板品用重多、用途腐,是船月盔槁梁、 ^燧、容器、石油化工、工程檄械等方面的重要材料中厚 II板在生走遏程中，由於操作或金网坯的原因，不可避免地在 金同板的表面上走生影警外li和^量的缺陷，逼些缺陷 表面缺陷因此，生走程中在保言登性能的同畤,必^加弓鱼 室寸^板表面^量影警的，封》板表面缺陷科擘分析、m 碓判定2畿丰重典型缺陷的特征、成因和影警2.1麻黑占特征：在^板表面形成局部或速名夷的成片粗糙面，分怖 著大小不一、形状各界的戟氧化物，脱落彳爰呈现出深浇不同、 形月犬各界的小凹坑或凹痕成因：由於金II坯加熟彳爰表面生成厚的氧化^皮（金网坯 加熟日寺有部分匾域有熟现象）在札制之前没有得到清理或 清理不澈底，在札制中氧化^皮呈片状或墟状等形憩厘入^ 板本醴,札彳爰氧化^皮冷谷叫攵编,受到震勤日寺脱落，在金同板 表面留下大小不一、形状各界、深浇不同的小凹坑或凹痕。
此外，煤＞1中的焦油喷射或燃燎的藏醴腐宜虫，也畲形成焦油 麻黑占或兼醴腐资虫麻黑占影警:WK板表面^量的影警程度取决於麻黑占在^板表 面形成的凹坑或凹痕的深度及^板茎寸表面^量要求的^格 程度通常情况下，经修磨清理彳爰，其深度不超遏相雁檬 卒规定者不影警使用2. 2黑色夹雅特征：在金同板表面有嵌入金同板本It内4交深，呈现舄墟状, 周遑呈^放性的黑色非金和金混合物言亥丰重夹亲隹罩醴 面稹段大、侗醴之冏呈倏状排列，基本是沿札制方向分彳布成因：是由於大包和中包包II浸宜虹 脱落;M 瞄言主速度快，捞渣不及日寺，造成保^渣随卷入^液等原 因走生的上述因素辱致金吉晶器内形成渣^混合物，札制彳爰 在^板表面走生m墟嵌入式延展^裂影警：缺陷的深度段深，有的超遏金网板的厚度之半，甚 至震穿，多敷情况下造成^板判康2. 3籍芷裂特征：^裂^一般有雨年重形式，一用重是成片月犬出现的沿 札制方向裂^的小裂口 ；另一用重是有一定宽度的粗黑,^月犬裂 裂^主要出现在碳素板表面上，有畤也少量出 在低合金类期圆板表面，板厚大於20 mn的金圆板出裂^ 的畿率比段大^裂^破壤瞭^板的横向速^性，莹寸金网板危 害性很大成因：1）籍芷裂^主要是由於^坯在凝固il程中坯^厚度 不均，富作用在坯^的拉雁力超遏金冏的允言午弓鱼度，在坯^薄 弱虚走生雁力集中而辱致慝斤裂，出名吉晶器彳爰在二冷展形 成^向裂^ ,在^向札制中沿^板就制方向撅展业^裂；2） 如果^板出现多道震穿札制方向的裂^,则有可能是段^重 的金圆坯横裂在金圆坯横向札制畤撅展和裂形成的；3）金网中 大量藏泡的存在，在加熟及札制遏程中形成沿受力方向延伸 的小裂,业逵一步擒展辱致^裂影警:视裂^的畏度、深度、敷量、分怖情况而定。
通 常情况下，辱致^板判糜的可能性很高2.4横裂^特征：裂典金同板的事L制方向呈30 ~ 90夹角，呈 不规则的《条状或^状等形憩,分怖的位置、敷量、月犬憩、大 小各界，具有一定深度和畏度，破壤^板^向速^性成因：主要是由於^坯振痕段深，造成振痕底部有微裂 ^或薄；金同中的AL N含量段高，促使Al N ^黑占 沿奥氏醴晶界析出，裂^ ；金同坯在脆性温度700 ~ 900璃直;二次冷谷明鱼度it高辱致的金同坯横裂在札制中 St展和^裂;不明^的^坯^向裂^在^坯横向札制日寺^展 和^裂影警:横裂^在金同板表面表现形憩段多，深度通常在 0. 5~ 1. 5mm,侗另臆重的可it到^板厚度的1/4- 1/3 ,造成 金同板判康的俺向性段高2.5 H裂特征：金同板表面呈11背状您罔状）裂^ ,—般畏度段短， 多呈弧型、人字型，方向各界多走生在含碳量段高或合金 含量4交高、合金敷量4交多的金同板表面，在^板垛放期冏有日寺 曹畿生裂^^展，辱致^板判康成因：1）金同坯在段低温度逵行火焰清理日寺，表面温度骤 然升高引起熟雁力或在清理彳爰的冷谷可t程中走生力， 使金冏坯表面事坚微炸裂；2） II坯加熟温度或加熟速度控制不 富,造成^坯局部熟（通常舄金同坯的下加熟面），熟部 分出现一定深度的脱碳屑,降低瞭金冏的塑性，在札制中由於 表面延伸走生II裂;3）金同坯表面的名罔月犬裂^或星形裂^在札 制中^展和^裂影警:彳筮其走生的原因来言兑，金同板的表面存在著一定的 脱碳屑，有日寺也伴随或衍生出其他形憩的裂就深度而言，基本都超遏金同板的厚度公差之半，因此判糜的可能性段高2. 6锐包特征：在^板表面出律分怖的、或大或小的鼓包， 外形比段11滑。
藏泡^裂彳爰,裂口呈不规则的缝隙或孔隙， 裂口周遑有明II眼裂走生的不规则"犬窗"，裂口的末梢有 清晰的^月犬塌陷，裂口内部有肉眼可见的富集夹雅物成因：麻泡缺陷的成因有雨类如一类页是金同坯皮下夹亲隹引 起的,它主要舆中冏包水口莹寸中不良或保^渣^量有,保 ^渣卷入^水彳爰走生的含有非金的藏囊，在札制日寺，小，厘力增大而走生鼓泡业呈现在金同板局部表面 上，此^缺陷表面虔呈青色另一美^是金同中麻醴引起的， i#畤由於拉速4度快,金同坯内部的MtlS有充分畤^溢出,留 在^坯内部形成麻泡，在札制日寺麻泡撅展，辱致金J1局部It 以焊合，富藏泡内厘力足豹大畤将在金同板表面鼓起形成鼓包 影警:使金同板一虔或多虔甚至大面稹出现^合或^裂的 藏隙及腔隙，通常情况下都造成^板的判康2. 7金吉疤特征：金同板表面呈现舄舌月犬、墟月犬或入或翅起 薄片的金片：一丰重是舆^的本醴相速名吉，折合到表面上不 易脱落，另一方重典金同的本,但粘合到表面，易於脱 落金吉疤大小不一、深浇不等，名吉疤下常附著段多的氧化^ 皮或夹亲隹物成因：金同坯在熟憩下表面粘名吉有外来的金屠物，如^坯 熟切割畤火焰切割渣的粘结,在帽道上输送日寺帽道表面粘 附物（金或金氧化物）的厘入，加熟畤滑fl表面粘附物的 厘入、加熟燎底虔堆稹遏厚的氧化渣^的粘附，在札制遏程 中摩入板表面影警:金吉疤在金同板上的分分散，通常敷量段少、 面稹有小有大，但修磨彳爰凹痕的深度大都超遏金冏板的^公差 之半,茎寸^板判定有一定的影警2. 8备罔级特征：金同板表面呈现11背月犬或H状形憩的凸起各成因：事L制程中，由於工作帽冷劄水不合理、换帽周 期4交畏、札制日寺"卡婀 造成"mr、札帽制造的^量舆 札帽材用冏题等原因，在札根表面出现一w条或多w条速^ 或局部的11背状或其他形憩的富薪犬裂^,有日寺因iwg量冏 题走生的札帽表面裂可怖潇整彳固帽面。
逼些裂^,在札制 中厘刻在^板表面，彳耸而形成凸起的^^影警:板^量有4交大的影警，）1重粗糙瞭金同板 表面，大大影警瞭金同板的加工典使用通常宫罔^凸起的高度 舆帽面的it裂^重程度有,其判定取y夬於^板的隙厚度 加多罔^的高度是否超板的最大厚度，或者女罔^的高度是 否超板的正公差3褊吾金II板表面缺陷的存在都不同程度地影警瞭金II板的^量 和利用的僵值复有言忍真检查^板的表面^量，及日寺 找出缺陷走生的原因，才能避免^板51生^量冏题，减少经 酒捐失，提高走品的信詈,打造名牌走品，提高经酒效益参考文献[1] 崔凰平，,蜜」彦春等，中厚板生量控制. 冶金工；II出版社,2008.[2] H技彳折监督局.板表面^量的一般要求. 北京:中IS卧化出版社，1994.[3] 安.中厚板表面麻黑占走生原因及琪防措施.II 戴，1999 , (10) : 34 - 35.。
