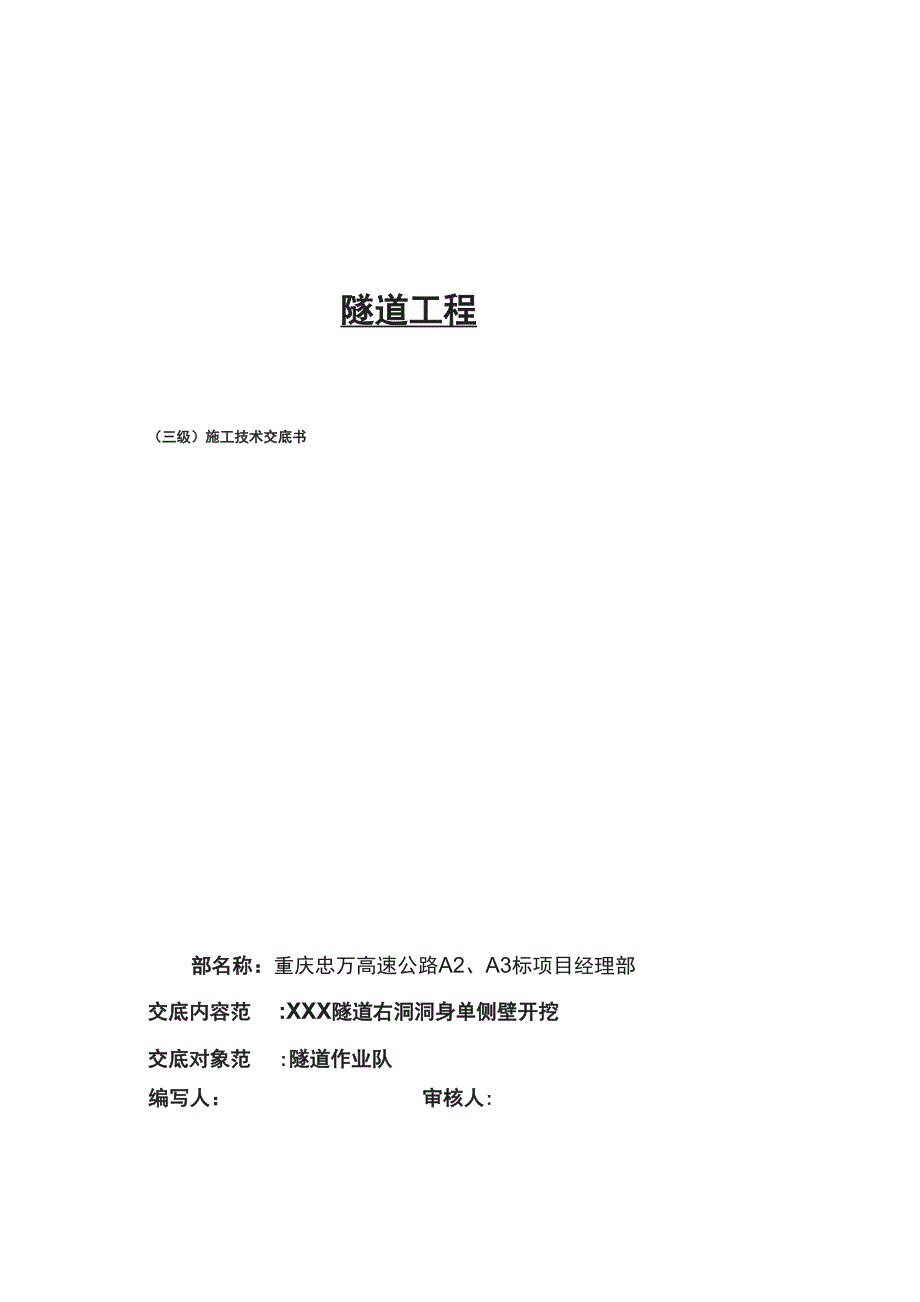

隧道工程（三级）施工技术交底书部名称：重庆忠万高速公路A2、A3标项目经理部交底内容范:XXX隧道右洞洞身单侧壁开挖交底对象范:隧道作业队编写人： 审核人:接受交底方代表签字：共印 份年 月 日编制（三）级施工技术交底记录工程名称XXX隧道右洞交底内容范围XXX隧道右洞洞身单侧壁开挖父底时间年 月 日 交底地点交底主要情况(主要内容 注意事项及问题或意见)交底会组织主持人交底人+佥H接受单位、部门或工种签名单位、部门或工种签名交底人员结果1. 对交底内容理解、掌握程度 □完全理解 □基本理解 □没有理解2. 交底文件签收 口交底书□施组 □专项方案口其它接受交底单位或部门负责人（代表）签字：注：交底书等应与此表一起签字、留存；若填写〃没有理解”时，应重新组织交底XXX隧道右洞洞身单侧壁开挖施工技术交底一、工程概况XXX隧道进口位于重庆市万州区弹子村四组，距万州区约为80Km，距长坪乡约5Km， 距离西沱至长坪的水泥公路约2.5Km ；隧道进口无公路相通，交通不便XXX隧道左洞长 1073.3m，右洞长1045m，属长隧道；隧道净距15.54~30.5m，为分离式+一般小净距组合 隧道，为V级及IV级围岩。
隧道ZK34+553~ZK34+667、K34+534~K34+647段穿越三叠 系上统须家河组含煤地层，属底瓦斯隧道分为3级及V级围岩，采用台阶法及单侧壁导坑法开挖单侧壁开挖施工段见下表:序号里程段长度开挖方法备注1K34+080~K34+10323单侧壁导坑法2K34+103~K34+222119单侧壁导坑法3K34+222~K34+26644单侧壁导坑法4K34+482.3~K34+522.340单侧壁导坑法5K35+031~K35+08251单侧壁导坑法二XXX隧道右洞洞身单侧壁开挖施工方案1、总体思路采用单侧壁导坑开挖，施工开挖前应做好超前支护，减少一次开挖面积，优化结构受力状 况，单侧导洞完成初期支护后，继续向前开挖，进行下一循环，先行导洞掌子面与另一侧导洞 掌子面间距不宜小于2倍洞室跨度（26米），从而尽可能减少两侧壁导坑之间的相互影响 单侧壁导洞均采用上下台阶开挖，下台阶开挖时上台阶必须完成初期支护施工过程中应严格控制超、欠挖，初期支护应及时可靠，仰拱和一衬及时跟进施工，二次 衬砌根据监控量测结果适时施作具体施工方法见图：2上1：单侧壁开挖施工方案图图2.1-1:单侧壁开挖施工方案图2、施工工序施工工序见图:2.1-2 :单侧壁开挖施工方工序流程图图:2.1-2 :单侧壁开挖施工方工序流程图单侧壁导坑法开挖施工工艺说明：1X左侧上导坑开挖与初期支护⑴、本段超前支护为大管棚，管棚采用外径为①127mm，壁厚6mm的热轧无缝钢管， 长32m，插入角度为3°,环向间距40cm。
⑵、在超前支护完成后，进行左侧上导坑开挖，一般采用人工配合机械进行开挖，在机械 开挖比较困难时，采用手持式凿岩机进行钻眼，辅以浅眼微震动若爆破，在用机械进行开挖 开挖进尺控制在1.2m左右⑶、导坑初支，根据设计图纸，本段隧道初期支护采用锚杆（22砂浆锚杆，长3.5m X 喷射砼（C20早强砼X钢拱架支护（I18 ）隧道喷射混凝土分两次完成，初喷1~3cm，安 设拱部钢架，钢架间距为60cm，再复喷至厚度，中隔壁采用I18工字钢，喷射C20早强砼2X左侧下导坑开挖与初期支护⑷、待上导坑施工长度完成5~10m后开始下导坑开挖⑸、下导坑初支接工字钢时必须连接牢固，保持垂直度，严禁前后里程倾斜，中隔壁的安 装也要严格要求钢板的连接及垂直度3) .右侧上导坑开挖与初期支护⑸、待左侧下导坑开挖长度达到5m后，开始右侧上导坑开挖⑺、导坑初支，隧道喷射混凝土分两次完成，初喷1~3cm，安设拱部钢架，复喷至厚度4) .右侧下导坑开挖与初期支护⑻、待上导坑施工长度完成5~10m后，开始导坑开挖⑼、导坑初支，隧道喷射混凝土分两次完成，初喷1~3cm，安设边墙及仰拱钢架，封闭 成环，复喷至厚度)、拆除中隔墙，中隔墙的拆除应在全断面成环，各个部位位移基本稳定后进行。
如果沉 降收敛一直在变化，那么在初支侵入二衬前(预留变形量12cm)，应及时施工二衬砼11) 、浇注仰拱混凝土12) 、浇注拱墙混凝土3、隧道暗洞开挖爆破设计隧道采用光面爆破，光面爆破施工工艺流程图如图3-1 :图3-1光面爆破施工工艺流程图3.1爆破设计3.1.1,掏槽眼形式根据围岩情况决定：V级围岩采用垂直楔形掏槽3.1.2■计算导坑跑眼数N =尘a人式中：S为开挖导坑面积q为单位面积耗药量，V围岩左端面取0.74，右断面取0.62a为装药系数，V级围岩取0.4人=0.78U：v级围岩：qs1.0 x 22.850.4 x 0.78=73个qsa人0.6 x 23.50.4 x 0.78= 45个qs0.6 x 25.350.4 x 0.78=49个3.1.3,掏槽眼参数根据采用的掏槽形式与围岩级别可得：V级围岩：最外层掏槽炮眼与开挖面间的夹角 a =70°,上下两排掏槽眼间的距离a=80cm，同一水平面上两炮眼眼底的距离b=30cm3.1.4, 计算每一循环炮眼深度V级围岩：l=1.2/0.9=1.4m古攵掏槽眼及底眼深度l掏底=1.4 + 0.1 = 1.5m辅助眼、帮眼、顶眼深度l辅邦顶=1.5m3.1.5, 计算各种炮眼的长度及同一平面上两掏槽眼眼口间的距离B最长掏槽眼炮眼长度：1掏=_L = -?1rL_ = 1.6mB=2 x1x sin 20o + 0.3 = 1.4辅助炮眼长度：因辅助炮眼垂直于开挖面，故1辅=1.4m。
为钻眼方便，根据围岩情况，各周边眼眼口均距开挖面轮廓线5cm，其眼底超出开挖轮 廓线10cm帮眼和顶眼长度：1邦顶=J1.42 +(0.05+0.1)2 = 1.4底眼长度：l =i；'0.82 +（0.05+0.1）2 = 1.5底3.1.6, 周边眼间距及最小!抵抗线6.1周边眼间距EE < K. gi式中 匕——孔距系数，V级围岩取10d——炮眼直径则E < K. gd = 10 x 40 = 400mm （V 级围岩）6.2最小抵抗线WW = ^ = f00 = 500mm （V级围岩）K 0.8式中K为周边眼的密集系数，取0.83.1.7, 每一循环装药.Q的计算及炮眼装药量的分配根据炸药供应及围岩情况，使用标准乳化炸药，其药卷直径为32mm，长度为200mm ,每卷药卷为0.17kg各级围岩爆破参数如下表:V级围岩单侧壁导坑法钻爆设计参数序号部位炮眼分类炮眼数 （个）田 管 段 数炮眼长 度 （米）炮眼装药量装药 结构每孔药卷 数 （卷）单孔装药 量（kg）合计药 量（kg）1仗部掏槽眼211.620.390.78集中2掏槽眼231.620.390.78集中4辅助眼451.410.220.88连续5辅助眼471.410.220.88连续10周边眼1691.410.223.52间隔11底板眼15111.520.253.75间隔122部掏槽眼211.620.390.78集中13掏槽眼231.620.390.78集中14辅助眼451.410.220.88连续151617181920212223242526272829辅助眼1571.410.223.3连续周边眼1091.410.222.2间隔底板眼10111.520.252.5间隔掏槽眼211.620.390.78集中掏槽眼231.620.390.78集中辅助眼451.410.220.88连续辅助眼1571.410.223.3连续周边眼1091.410.222.2间隔底板眼10111.520.252.5间隔掏槽眼211.620.390.78集中掏槽眼231.620.390.78集中辅助眼451.410.220.88连续辅助眼1671.410.223.52连续周边眼1191.410.222.42间隔底板眼11111.520.252.75间隔@部@部3.1.9爆破的实施(1 )放样布眼钻眼前，测量人员要用红铅油准确绘出开挖面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。
在直线段，可用3~5台激光准直仪控制开挖方向和开挖轮廓线每次测量放线的同时，对上次爆破断面进行检查，利用《隧道开挖断面量测系统》对测量数据进行处理，及时调整爆破参数，以达最佳爆破效果2 )定位开眼采用钻孔台车钻眼时，台车与隧道横洞轴线要保持平行台车就位后按炮眼布置图正确钻孔对于掏槽眼和周边眼的钻眼精度要求比其它眼要高，开眼误差要控制在3cm和5cm以内3)钻眼钻工要熟悉炮眼布置图，要能熟练地操纵凿岩机械，严格按钻爆设计实施定人定位，周边眼、掏槽眼由经验丰富的司钻工司钻一定要有丰富经验的老钻工司钻，台车下面有专人指挥，准确定位钻杆，以确保周边眼有准确的夕卜插角，尽可能使两茬炮交界处台阶小于 15cm同时，应根据眼口位置及掌子面岩石的凹凸程度调整炮眼深度，以保证炮眼底在同 —平面上同类炮眼钻孔深度达到钻爆设计要求，眼底保持在一个铅垂面上4 )清孔装药前，必须用由钢筋弯制的炮钩和小于炮眼直径的高压风管输入高压风将炮眼石屑刮 出和吹净5)装药装药需分片分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”所有 炮眼均以炮泥堵塞，堵塞长度不小于20cm周边眼装药结构是实现光面爆破的重要条件，严格控制周边眼装药量，采取分段非连续 装药结构。
