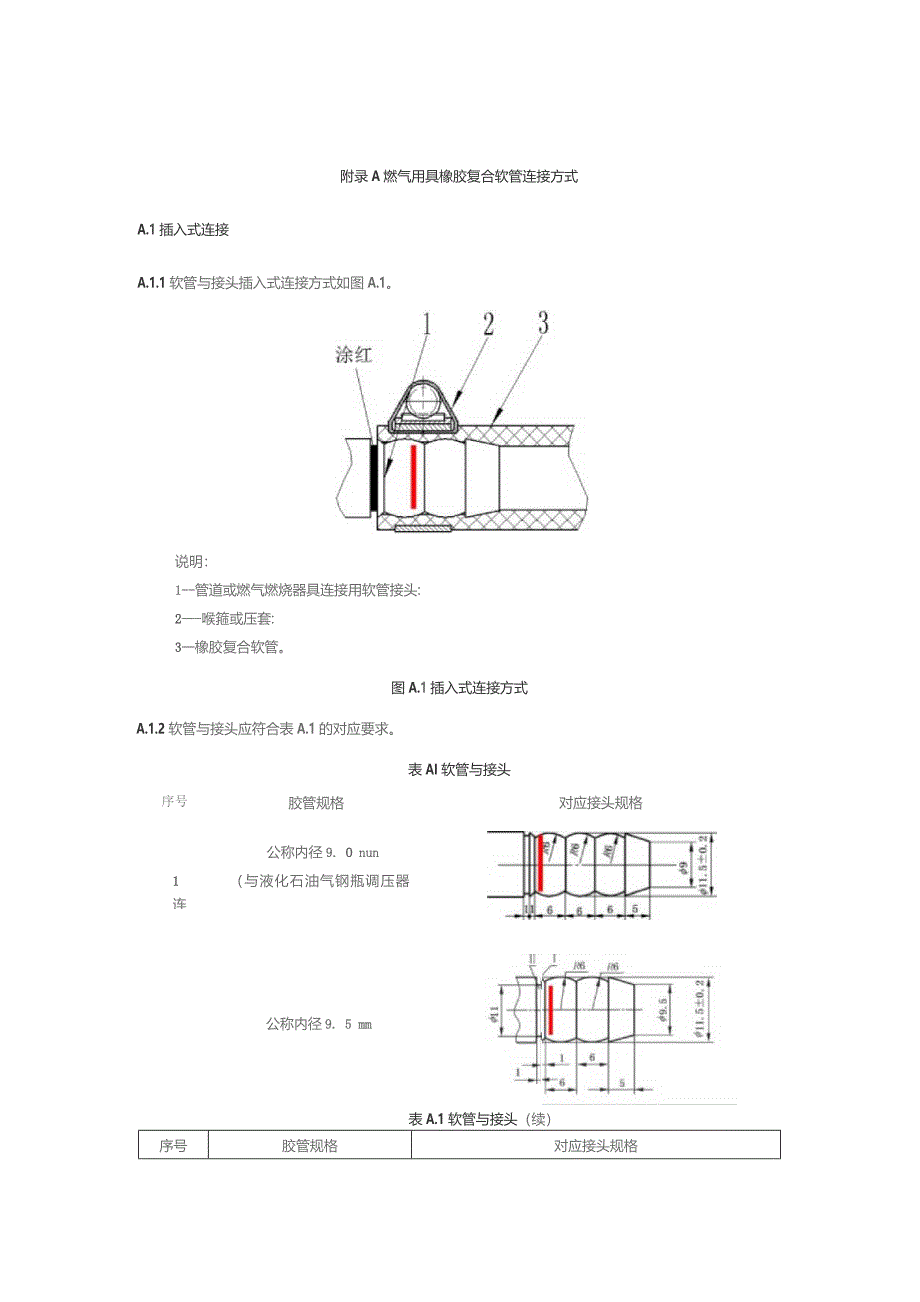

附录A燃气用具橡胶复合软管连接方式A.1插入式连接A.1.1软管与接头插入式连接方式如图A.1说明：1--管道或燃气燃烧器具连接用软管接头:2—-喉箍或压套:3—橡胶复合软管图A.1插入式连接方式A.1.2软管与接头应符合表A.1的对应要求表AI软管与接头序号胶管规格对应接头规格公称内径9. O nun1 （与液化石油气钢瓶调压器连接）公称内径9. 5 mm表A.1软管与接头（续）序号胶管规格对应接头规格公称内径13. O mmR8g.0-h9∙9i= EI=公称内径13. O mm4 （与液化石油气钢瓶调压器连接）A.1.3软管前端应插到接头涂红位置，然后使用紧固件紧固A.1.4在使用过程中拆卸软管时，重新安装前应切掉原连接部分软管20mm〜30mm,然后重新插入连接A.2螺纹连接A.2.1固定式螺纹连接橡胶复合软管与燃气用具或燃气管道的螺纹连接方式包括固定式螺纹连接和喉箍式螺纹连接，分别如图M2和图A,3所示说明：1-压套；2一一管芯:3——螺母:4——密封圈；5燃气胶管:6--螺纹连接式管道接头/螺纹连接式燃烧器具接头.图A.2固定式螺纹连接A.2.2喉箍式螺纹连接说明：1 喉箍：2--管芯；3——螺母：4密封圈；5一一燃气胶管:6一一螺纹连接式管道接头/螺纹连接式燃烧器具接头.图A.3喉箍式螺纹连接。
