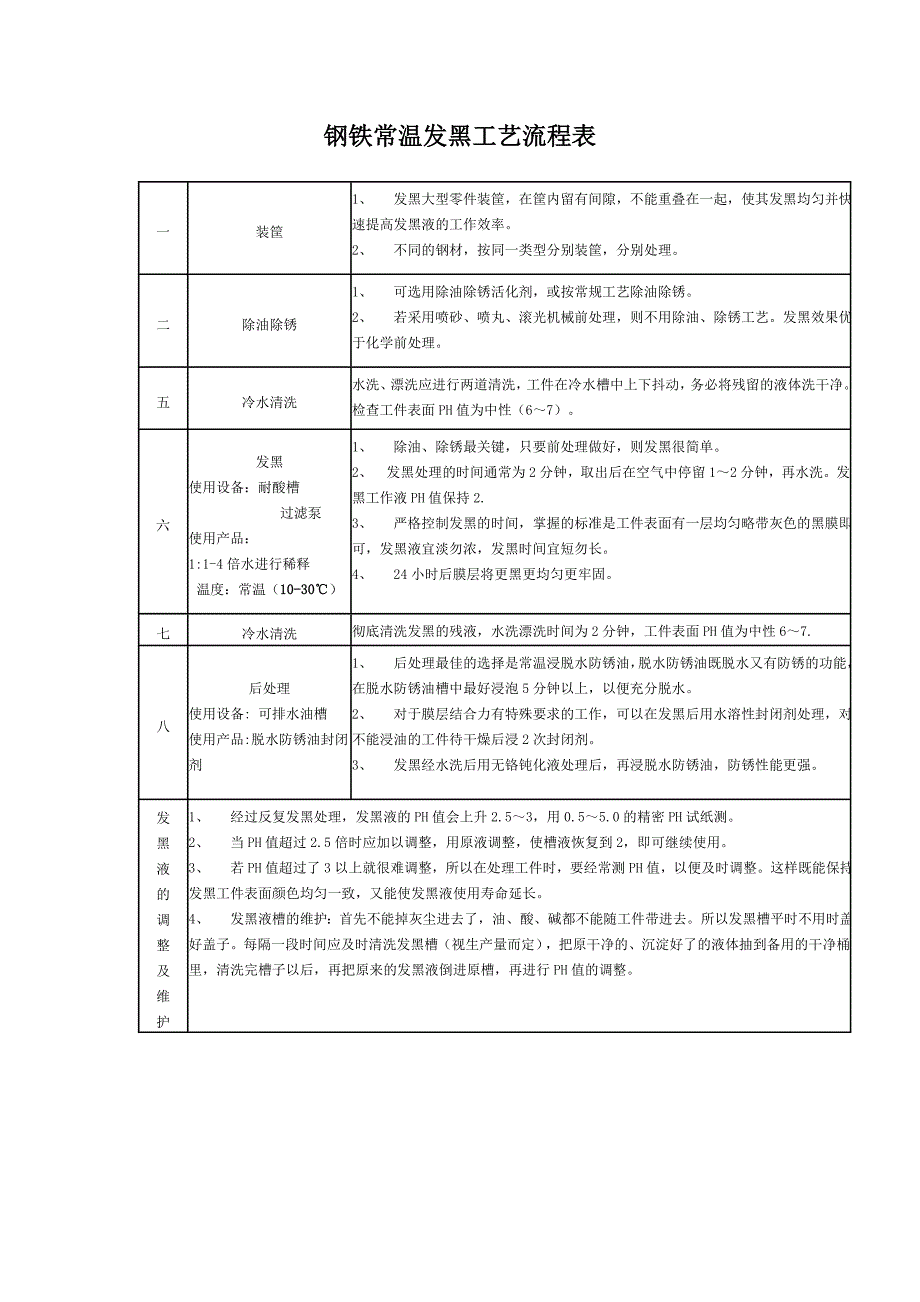

钢铁常温发黑工艺流程表 一装筐1、 发黑大型零件装筐，在筐内留有间隙，不能重叠在一起，使其发黑均匀并快速提高发黑液的工作效率2、 不同的钢材，按同一类型分别装筐，分别处理二除油除锈1、 可选用除油除锈活化剂，或按常规工艺除油除锈2、 若采用喷砂、喷丸、滚光机械前处理，则不用除油、除锈工艺发黑效果优于化学前处理五冷水清洗水洗、漂洗应进行两道清洗，工件在冷水槽中上下抖动，务必将残留的液体洗干净检查工件表面PH值为中性（6～7）六发黑使用设备：耐酸槽 过滤泵使用产品：1:1-4倍水进行稀释温度：常温（10-30℃）1、 除油、除锈最关键，只要前处理做好，则发黑很简单2、 发黑处理的时间通常为2分钟，取出后在空气中停留1～2分钟，再水洗发黑工作液PH值保持2.3、 严格控制发黑的时间，掌握的标准是工件表面有一层均匀略带灰色的黑膜即可，发黑液宜淡勿浓，发黑时间宜短勿长4、 24小时后膜层将更黑更均匀更牢固七冷水清洗彻底清洗发黑的残液，水洗漂洗时间为2分钟，工件表面PH值为中性6～7.八后处理使用设备: 可排水油槽使用产品:脱水防锈油封闭剂1、 后处理最佳的选择是常温浸脱水防锈油，脱水防锈油既脱水又有防锈的功能，在脱水防锈油槽中最好浸泡5分钟以上，以便充分脱水。
2、 对于膜层结合力有特殊要求的工作，可以在发黑后用水溶性封闭剂处理，对不能浸油的工件待干燥后浸2次封闭剂3、 发黑经水洗后用无铬钝化液处理后，再浸脱水防锈油，防锈性能更强发黑液的调整及维护1、 经过反复发黑处理，发黑液的PH值会上升2.5～3，用0.5～5.0的精密PH试纸测2、 当PH值超过2.5倍时应加以调整，用原液调整，使槽液恢复到2，即可继续使用3、 若PH值超过了3以上就很难调整，所以在处理工件时，要经常测PH值，以便及时调整这样既能保持发黑工件表面颜色均匀一致，又能使发黑液使用寿命延长4、 发黑液槽的维护：首先不能掉灰尘进去了，油、酸、碱都不能随工件带进去所以发黑槽平时不用时盖好盖子每隔一段时间应及时清洗发黑槽（视生产量而定），把原干净的、沉淀好了的液体抽到备用的干净桶里，清洗完槽子以后，再把原来的发黑液倒进原槽，再进行PH值的调整GT-FH802钢铁常温发黑剂 主要特点：(颜色黑，附着力好，防腐性高，做工时间短)1、节约能源发黑完全不需用电，同碱性高温发黑比，节电100%2、提高工效碱性发黑需40-80分钟，本常温发黑剂只需2-5分钟 3、发黑成本低。
设备简单、只需塑料、陶瓷槽、盆即可，而且操作容易 4、工艺适应性强对钢性无选择，含碳量不同和表面加工状态不同的钢铁零部件均能获得整体表面颜色的一致效果，而且发黑后的工件，既可脱水油封闭；又可封闭剂封闭5.附着力牢固、防腐性强、发黑后工件表面稳定，室内环境可有效防锈达2年6.不会影响工件尺寸，黑膜层仅为1.0微米至3微米之间的厚度不须外协加工，节省来回运输交通、货物装卸等时间及金钱，或因此而引起的工件碰伤和时间上不必要的延误 主要技术指标1、理化指标： 本品外观为蓝绿色透明液体，不燃不爆、不挥发、不腐蚀、运输安全，长期贮存化学性能稳定比重：1.04±0.02 PH值：2～2.5 发黑量：60～150公斤／升(3～8M²)2、耐蚀性：经机电部电镀产品质量监督检测中心检测结果为：⑴、3%CuSO4 ·5H2 O点滴，30秒符合标准；⑵、20%醋酸点滴：10分钟符合标准；⑶、5%草酸点滴：8分钟符合标准3、耐磨性：用NOS－ISO壹型磨耗试验机，测试符合Q/OJS0001－1995标准4、外观和耐蚀性符合GB/T15519-2002化学转化膜-钢铁黑色氧化膜(国家标准)、WJ535－82（兵器工业标准）和MID-DLT-13924D标准。
美国国防部军标）使用方法：钢铁常温发黑作为一种简单易行、节能、高效、无污染的新工艺，深受表面处理界及热处理界的欢迎钢铁常温发黑处理简单的原则：高质量的发黑剂+正确处理工艺=优质产品+高效益全部工艺流程可以概括为：前处理—常温发黑—后处理三个阶段一．前处理工艺 包括除油和除锈活化两道工序在具有优质发黑剂的前提下，这是常温发黑成败的关键，总的要求是被处理件除油务必彻底，表面活化要好前者一般都比较重视，而对表面活化往往重视不够，可以肯定活化程度与膜的结合力成正比针对目前用户的实际情况， 我们推荐以下三种工艺流程可供选择：流程一：GT-FH842高效除油剂中温除油→水洗→水漂洗→常温GT-FH822去锈活化剂活化2-15分钟（氧化皮较厚的零件，可在180-250克/升加热的硫酸中去锈→水洗→水漂洗→GT-FH802常温钢铁发黑剂(2-5分钟)→ 水冲洗(1分钟)→ 浸GT-FX238脱水防锈油(5分钟) (此流程适合油污不多，无厚氧化皮的零件，各道工序处理时间到位，质量稳定，成本低)流程二：喷砂→水洗→GT-FH802常温钢铁发黑剂(此工艺流程适合零件表面有很厚氧化皮、厚油污及难以用酸活化的高硅钢、高锰钢、高铬钢等零件。
喷砂机可选用密封式或水性喷砂机，适用于有喷砂设备的企业，无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠适用于有喷砂设备的企业无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠)流程三：超声波除油→水洗→除锈活化→水洗→GT-FH802常温钢铁发黑剂(适用于有深孔、盲孔和形状复杂的零件)二、常温发黑处理经前处理并清洗干净的工件即可转入常温发黑处理：1、配槽液：GT-FH802常温钢铁发黑剂为浓缩液加2-4倍清洁水为工作液，工作液的PH值保持为2~2.5 2、发黑：工件进入常温发黑工作液后1分钟，可将工件上下抖动数次，使表面充分接触发黑液，发黑时间2~5分钟，掌握好发黑时间是得到优质发黑膜的关键，不同的材质，不同的工作液浓度发黑时间不一样，判断的依据：视工件表面有一层均匀黑色膜即可发黑完毕后，在空气中停留1~2分钟，再经水洗，可充分利用表面的残液，减少发黑液的消耗，降低成本3、槽液调整：发黑液在使用中应注意检查PH值，当PH值超过2.5时应加以调整，方法为先将溶液过滤去沉淀，再加GT-FH802常温钢铁发黑剂浓缩液，使PH值恢复到2~2.5，即可继续使用，调整2~3次后要更换发黑液当槽液PH值超过3以上很难调整，可适当延长发黑时间一直到不能用为止，一般最长为6~7分钟，才能成膜，使用一段时间后再更换槽液。
4、发黑液的“后效”问题，常温发黑件在完成操作过程后，表层中的化学反应并未最后完成，在空气中氧的作用下，这一转化过程，能提高膜的强度和附着力，黑度的均匀性也有所提高，发黑处理时间宜短，不宜长，只要表面黑色均匀一致即可出槽，充分利用后效作用，这样可以降低发黑液的消耗和提高产品的质量，降低成本三、后处理常温发黑的后处理有四种可供选择的方法：1、发黑件水洗干净后浸GT-FX238脱水防锈油(常温5分钟)，防锈期一年2、发黑件水洗后先浸GT-FH827无铬钝化液再浸GT-FX238脱水防锈油，防锈期二年.3、常温发黑件经热机油(105~110℃)浸煮脱水，防锈期半年4、对于发黑后不允许用油处理的工件和对耐磨性耐蚀性要求特别高的零件，用GT-FB872水溶性封闭剂处理我们为常温发黑后处理研制的配套产品有：1、GT-FH827无铬钝化液，不含六价铬和亚销酸盐，能提高发黑件的耐蚀性2、GT-FX238脱水防锈油，兼具有脱水和防锈双重功能3、GT-FB872水溶性封闭剂，含高分子化合物，使用时用1~3倍水稀释，成为工作液稀释时先取少量水在搅拌下徐徐加入，至均匀后再加足余量水搅拌均匀四、几点说明1、发黑槽、酸洗活化槽、挂具、吊兰都必须使用耐酸材料，以免过多的消耗发黑液。
2、水洗工序不可忽视，应尽可能用流动清水，(时间0.5~1分钟)用逆流漂洗(进水管深入槽下)，充分洗净上道工序的残液，避免上道工序的残液带入下道工序，影响使用寿命3、工作完后各道工序溶液槽均应加盖，以保持清洁4、GT-FX238脱水防锈油槽应便于排出槽底脱下的积水，槽内应有多孔铁板托住工件，以免工件沉底GT-FH802常温发黑工艺与高温发黑工艺差异比较 内 容 常温发黑工艺高温发黑工艺操作温度 常温（室温）状态下工作温度135℃左右能源消耗 低消耗以100M2/天发黑量计共耗电24KWh/工作日高耗能以100M2/天发黑量计共耗电438KWh/工作日安全性 补加、调整工作液简单、安全、方便不安全、危险性大、易烧伤烫伤，造成安全事故方便程度 随时可使用，满足装配要求不方便，要等很长时间投资状况 低投资，不需复杂电加热设备，厂房设置要求不高发黑100M2生产线投资1-2万需购置昂贵的加热设备、温控、抽风、换气系统发黑100M2生产线需投资8-10万适应性 可发黑铸铁、高硅钢、高锰钢，对钢件适应性很宽不能发黑铸铁、高硅钢、高锰钢，只能是褐色环保型 非常环保，没有水处理投资，符合城市废水排放标准。
产生大量废水废气，影响环境；影响工人身体健康膜层牢固性能 一般都很牢固处理不好也有不牢的加强前处理和后处理认真执行工艺规程也可达到膜层牢固产品变形性能 不会变形精密零件、薄板会变形。
