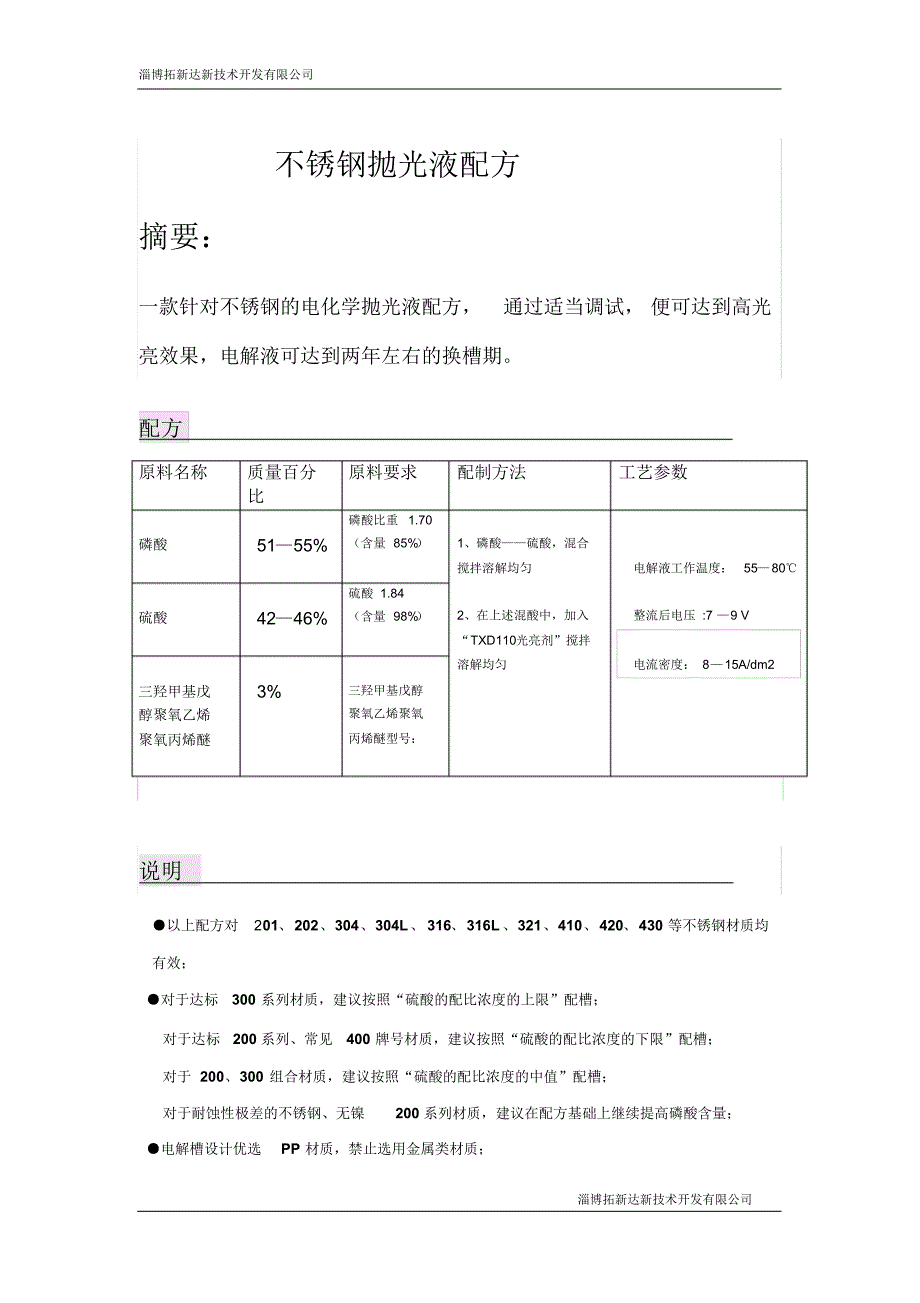

淄博拓新达新技术开发有限公司淄博拓新达新技术开发有限公司不锈钢抛光液配方摘要：一款针对不锈钢的电化学抛光液配方，通过适当调试， 便可达到高光亮效果，电解液可达到两年左右的换槽期配方原料名称质量百分 比原料要求配制方法工艺参数磷酸51—55% 磷酸比重 1.70 （含量 85% ）1、磷酸——硫酸，混合搅拌溶解均匀2、在上述混酸中，加入“TXD110光亮剂”搅拌溶解均匀电解液工作温度：55—80℃整流后电压 :7 —9 V 电流密度： 8—15A/dm2 硫酸42—46% 硫酸 1.84 （含量 98% ）三羟甲基戊醇聚氧乙烯聚氧丙烯醚3% 三羟甲基戊醇聚氧乙烯聚氧丙烯醚型号：说明●以上配方对201、202、304、304L、 316、316L、321、410、420、430 等不锈钢材质均有效；●对于达标300 系列材质，建议按照“硫酸的配比浓度的上限”配槽；对于达标200 系列、常见400 牌号材质，建议按照“硫酸的配比浓度的下限”配槽；对于 200、300 组合材质，建议按照“硫酸的配比浓度的中值”配槽；对于耐蚀性极差的不锈钢、无镍200 系列材质，建议在配方基础上继续提高磷酸含量；●电解槽设计优选PP 材质，禁止选用金属类材质；淄博拓新达新技术开发有限公司淄博拓新达新技术开发有限公司●建议经常清理槽内杂质或沉淀物，可15 天清理一次，以维持长久的使用寿命。
●在加工过程中，工件会带出液体，槽液会正常消耗当液位明显下降时，要按原配比例同时添加磷酸、硫酸（或稍微过量的硫酸）；严禁只添加单一酸种●以上配方电解液的寿命是长久的，基本不用更换但在槽液极脏的情况下，就需要更换新液；●停工期间，建议在电解槽上加置密封盖，防止电解液吸潮造成配方失调——带来的电解缺陷；●以上配方电解出来不锈钢件，可呈现出清亮、高光、 高亮的效果， 清晰的影像镜面视觉；●不含铬酸酐、六价铬、三价铬、总铬等有害离子，无需复杂的水处理工艺，即可安全排放；●使用寿命远远大于同行业同类电解抛光液、铬系电解抛光液，维护良好的施工现场，已创下 25 个月换槽期的记录；●极低的抛光电流，电源能耗低；●配方简单，配制工艺易于操控技术资料沟通：一五二六九三七零三六一详细全套资料详询：淄博拓新达新技术开发有限公司。
