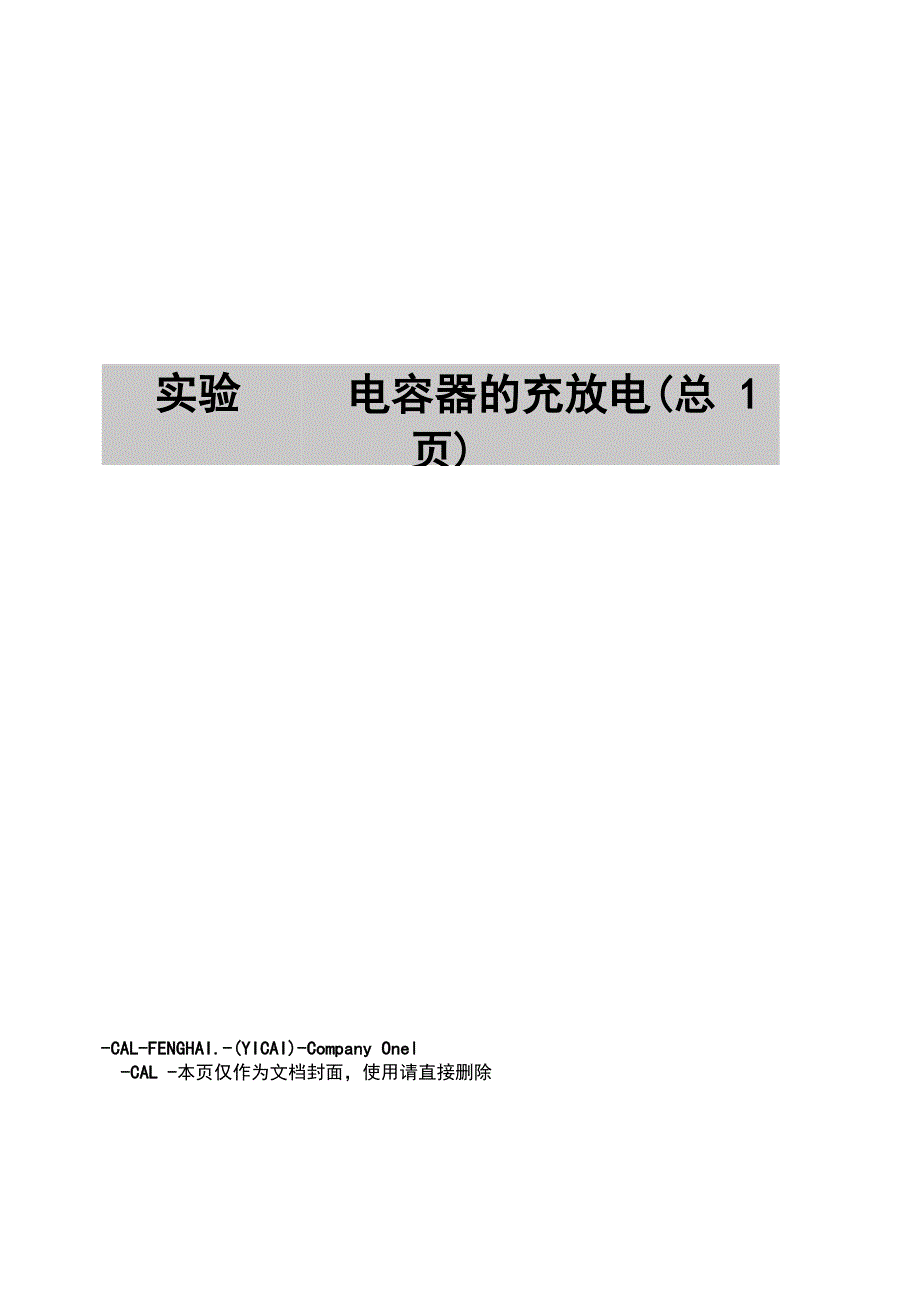

实验电容器的充放电(总 1页)-CAL-FENGHAI.-(YICAI)-Company Onel-CAL -本页仅作为文档封面，使用请直接删除实验 电容器的充放电电容充放电原理图 .实验目的观察电容充放电过程，并计算电容充放电电量♦实验原理电容器充电后，所带电量Q与两极板间电压U和电容C之间满足Q二CU的关系U可由电压传感器测出，Q可由电容器放电测量使电容器放电电流 随电容器两极板间的电压下降而减少， 通过测出不同时刻的放电电流值，直至1 = 0,作出放电电流I随时间变化的曲线，对曲线积分即等于电容器所带电量由C = Q/U可求出电容器的电容值♦实验器材朗威®DISLab、计算机、朗威@系列电学实验板EXB-10、学生电源、导线♦实验装置图见右图♦实验过程与数据分析1、 将电压、多档电流传感器接入数据采集器，如图所示连接实验板EXB-10,滑动变阻器，学生电源,并将电阻箱阻值调制30Q接入电路；2、 分别对电压传感器和多档电流传感器进行调零后打开电源开关3、启动“组合图线”功能，调节采样频率到200HZ并将电源接入实验板EXB-10,开关K由2拨到1 ；当曲线平缓上升趋于稳定后，再把K拨到2,即 可得到充放电图线；4、利用只控制选择图线的功能,选择“电流—时间”图线M'5、选择电容放电的一段“电流一时间”图线并积分，得到电容的电量Q-Q-jnsE-CSfCP*JUd-kAEU.xUt | ytU： ^ufh6、将实验数据及图像进行保 存。
注意：可以将计算表格内的实验数据 复制后用于其它分析软件，亦可直接 导入Excel。
