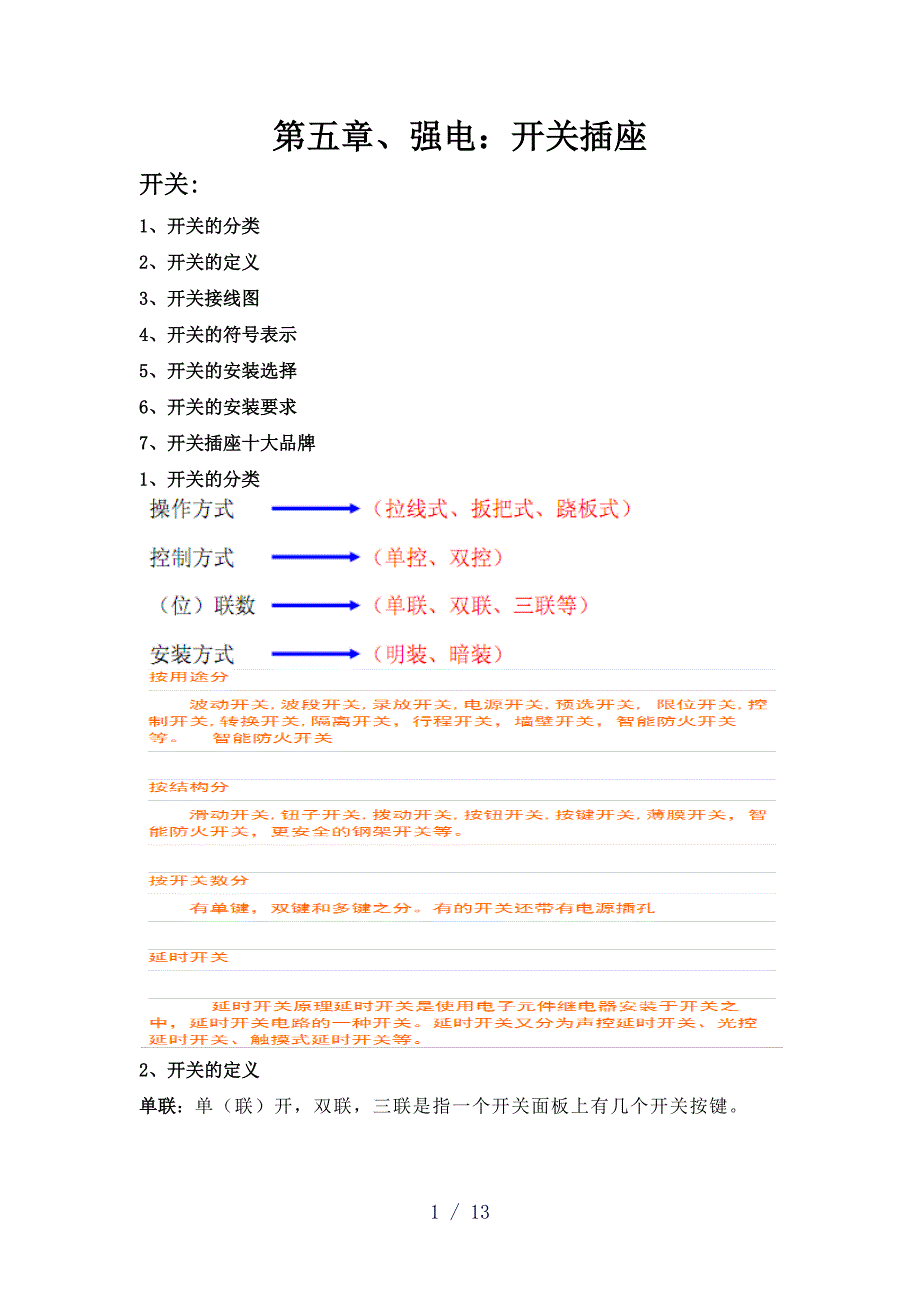

第五章、强电：开关插座开关:1、开关的分类2、开关的定义3、开关接线图4、开关的符号表示5、开关的安装选择6、开关的安装要求7、开关插座十大品牌1、开关的分类2、开关的定义单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键1 / 14单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法：单级开关 叫 单级单联开关 双级开关 叫 双级单联开关 单联开关 叫 单级单联开关 双联开关 叫 单级双联开关3、开关接线图（1）三联单控开关接线图（2）单联双控开关接线图（3）开关接线：在照明电路中，为了安全用电，开关必须装在相（火）线上如装在零线，灯灭以后，灯口仍有高电位，很危险一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。
翘板开关一般是下扳断开上扳闭合4）穿线根数1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可判断2）连接开关的竖直管内的导线数量• “联”数加一：如双联开关有三根线• “极”数翻倍：如单极开关有两根线，双极需四根线3）插座管道内的导线数量：由n联中的极数最多的插座决定4、开关的符号表示（1）明装单联单控开关（2）暗装单联单控开关（3） 密闭（防水）单联单控开关（4）防爆单联单控开关（5）单联双控拉线开关（6） 带指示灯开关（7）多拉开关，如用于不同照度控制（8）定时开关，如用于延寿节能开关（9）分别为：声控开关（延迟开关）；钥匙开关（10）按钮；按钮盒；带指示灯按钮5、开关的安装选择6、开关的安装要求定开关位置，应便于操作，应符合下列要求：1）开关和插座明装方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的2~2.5倍，然后再在木台上安装开关或插座2）（1）相邻开关及插座应尽量采用一种形式配置，特别是开关柄，其接通和断开电源的位置应一致扳把开关一般装成开关往上扳是电路接通，往下扳是电路切断2）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构，不同规格和不能互换的插座，其配套的插头，应按交流、直流或不同电压等级区别使用。
3）开关及插座墙装先将开关盒按图纸要求位置埋在墙内，铁盒口面应与墙的粉刷层平面一致，待穿完导线后，即可将开关或插座用螺栓固定在铁盒内，接好导线，盖上盖板即可 1）拉线开关一般应距地2～3m或距顶棚0.2m，距门框水平距离为0.15～0.2m，且拉线的出口应向下；2）其他各种开关一般距地为1.4m，特殊情况由设计确定，距门柜水平距离0.5～0.2m3）成排安装的开关高度应一致，高低差不大于0.5mm，拉线开关相邻间距一般不小于20mm4）同一项目建筑物内的照明开关，插座方向人统一（向上关断，向下启），对单相三线插座，面对插座右面接相线，左面接零线，上面接接地线或零线5）安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活，接触可靠6）开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15~0.2 m，扳把开关距地面高度宜为1.3 m，拉线开关距地面高度宜为2~3 m，且拉线出口宜垂直向下7）并列安装的相同型号开关距地面高度应一致，高度差不宜大于1 mm，同一室内安装的插座高度差不宜大于5 mm，并列安装的拉线开关的相邻间距不宜小于20 mm8）相线应经开关控制，民用住宅严禁装设床头开关。
7、开关插座十大品牌1.西蒙开关插座 （SIMON）2.TCL-罗格朗 （LEGRAND）3.霍尼韦尔-朗能Lonon 4.奇胜 5.西门子 6.梅兰日兰 7.松下 8.松本 9.飞雕 10.鸿雁插座1、插座的分类2、插座的定义3、插座的接线图4、插座的符号表示5、插座的安装要求6、开关插座定额说明（略）7、开关插座考试题、习题1、插座的分类1) 2)电源插座按照结构和用途的不同主要分为移动式电源插座嵌入式墙壁电源插座机柜电源插座桌面电源插座智能电源插座功能性电源插座工业用电源插座电源组电源插座等3) 按规格尺寸分：86型、118型、120型5118插座是横向长方形，120插座是纵向长方形，86插座是正方形118插座一般分，一位、二位、三位、四位插座86插座一般是五孔插座，或多五孔插座或一开带五孔插座2、插座的定义1）孔数位数定义2）型号标准3）常用的插座定义三孔插座：2200W以下电器及1.2P以下空调可以使用三孔：又称为空调插座，1.5P-2.5P空调使用三孔带开关：插座可以给普通电器，以及1.2P以下空调可以使用开关可用来控制插座电源三孔加开关：1.5P-2.5P空调使用。
开关可用来控制插座电源三相四线插座：25A插座，用来接中央空调四孔：可以接两个二头的插头双电脑：面板上有两个电脑接口三孔插座：3P以上柜机空调使用五孔加开关：开关可以独立当开关使用也可以用来控制插座（个别品牌其中开关单独使用）一位音响插座：又叫两孔音箱插座一个头接进线，另一个头接出线二位音响插座：又叫四孔音箱插座一个头接进线，另一个头接出线白板：用来堵孔串接式电视插座：本产品是一分支器和普通终端式电视插座的组合，用作有线电视系统输出口，具有安装方便，电缆用线少等优点，适用于有线电视工程的用户终端宽频电视插座：本产品适用于家庭、酒店、办公场所的普通电视和宽带电视信号传输，使用频率范围5-1000MHz，输入输出阻抗75欧姆适合高清的数字电视使用，还可以连接电脑使用的，需要连接电脑就是用宽频电视本产品采用锌合金压铸外壳配垫片电容焊接封装，具有良好的防电磁泄漏和防雷击功能双路电视插座：可以接两个电视信号线电脑插座：又称信息插座，网络插座，宽带插座多功能五孔：其中的三孔可以接两头插头也可以接三头插头以及外国进口电器插头10A3、插座的接线图说明：UVW的解释早的叫A、B、C，又改为U、V、W现改为L1、L2、L3。
从电网过来叫L1L2L3，外来的称R、S、T，变频器输出RST电源叫L1,L2,L3不再使用ABC电机线圈叫U、V、W和X Y Z4、插座的符号表示5、插座的安装要求1） 一般距地高度不宜小于1.3m，在托儿所、幼儿园，住宅及小学等不应低于1.8m，（有安全门插座例外）同一场所安装应尽量一致，同一室内安装的高低差不应大于5mm，成排安装插座不应大于0.5mm2） 车间及试验室的明暗插座一般距地高度0.3m，特殊场所暗装插座一般不应低于0.15m同一室内安装的插座高度差不宜大于5 mm，并列安装的相同型号的插座高度差不宜大于1 mm3）舞台，特殊办公场所的落地插座应有保护盖板4） 1.没有金属外露的塑料外壳电器设备、以及双绝缘（即带“回”字符号）的小型电器设备，可以使用二孔插座 2.有金属外壳的电器设备，以及有金属外露的电器设备，应使用带保护极的三头插头如电冰箱、电烤箱等6、开关插座定额说明（略）7、开关插座考试题、习题1）在《建设工程工程量清单计价规范》中规定，控制开关应包括（ ） A.组合控制开关 B.万能转换开关 C.漏电保护开关 D.照明用开关2）电梯安装中，其极限开关应选用经改制的（ ）。
A.隔离开关 B.负荷开关 C.油开关 D.铁壳开关3）不能切断短路电流的开关设备有（ ） A.隔离开关 B.接地开关 C.负荷开关 D.少油断路器4）开关、插座的底盒及灯头盒应如何套定额？它们都是圆形的还是方形的？套接线盒时子目中含有盖板吗？开关插座最常用的接线盒为86盒，个别采用146盒，这两种盒子都是方的；灯头盒也叫八角盒，相当于普通接线盒砍去四个角接线盒子目本身不含盖板5）开关插座的接线盒套用开关盒子目，灯头盒套用接线盒子目6）插座距地300高，算管长是否应加上埋入结构内的管长？有没有具体的文件规定？一般垫层就有10公分，再加上筋内配管的一点长度，个人认为按照15公分考虑比较合适至于开关就不用考虑了，因为一般结构图中的楼层高度是板到板的标高，不存在插座垫层的问题7）单联、双联、单控、双控、他们之间有没有关系？区别在那里一粒按钮开一只灯，一个面板只有一粒按钮，是单联单控一般开关，也可叫单开，也可叫一位开关）两粒按钮（不同地方）开关同一只灯，是两只双联单控主人房床头灯，进房时在门口开灯，上床后在床头关灯）8）插座一条线路窜3根线吗？正确，插座一条线路窜3根线，一根火线、一根零线、一根接地线（PE线）。
每个插座都是3根线，一零一火一地每个颜色都不样，零线是蓝色的，火线是红色的，地线是黄绿相间的9）一般的单向暗插座（15A），平时的住宅用的插座都是多少安的？目前室内住宅用插座：1.厅室普遍采用单相五孔安全型10A的； 2.厨房.卫生间采用单相安全型防溅插座10A的；3. 空调采用单相安全型三孔插座16A的10）双联开关与双联开关相连的线路，线路每根PC20管穿几根2*2.5MM2的线，穿什么线（一根火线......）？双联开关与照明箱相连的线，线路每根管穿几根2*2.5MM2的线，穿什么线？双联开关与双联开关相连的线路，线路每根PC20管穿几根2*2.5MM2的线，穿什么线（一根火线......）要穿3根，其中一根控制线，两根开关连线这样的线路一般用在楼梯间灯处，两个开关控制一个灯,(你说的双连开关应为单连双控开关)双联开关与照明箱相连的线，线路每根管穿几根2*2.5MM2的线，穿什么线穿两根，一根灯控制线，一根相线11）单联和双联开关的线路都是穿4根2*2.5mm2吗？单联和双联开关不是都穿4根2.5MM2的线单联单控开关是穿2根线（既1根电源进线和1根经过开关后的控制出线；双联单控开关是穿3根线（既1根电源进线和2根经过开关后的控制出线）。
几位回答都对的,但我补充一下,智能家居中单连为三根线(一根相线\一根控制线\一根零线),双连开关为四根线(一根相线\二根控制线\一根零线)供参考二、安装带有漏电开关的配电箱因为有了漏电开关，一旦家中发生漏电现象，如电器外壳带电，人身触电等，漏电开关就会自动跳闸，从而保证人身安全此外，在配电箱中断路器的选择上要非常慎重，最好选择知名品牌的产品，确保配电安全 三、插座、开关的选择与安装安装插座、开关时，必须要按“火线进开关，零线进灯头”及“左零右火，接地在上”的规定接线相线、零线、接地线必须分色，原则上零线为黑，接地线为双色线有了规范的安装的后，最主要的任务是选择有质量保障的产品12）E9C40/2P是什么？是小型空气开关，前面是型号，最大容量40A，2P指双联空。
