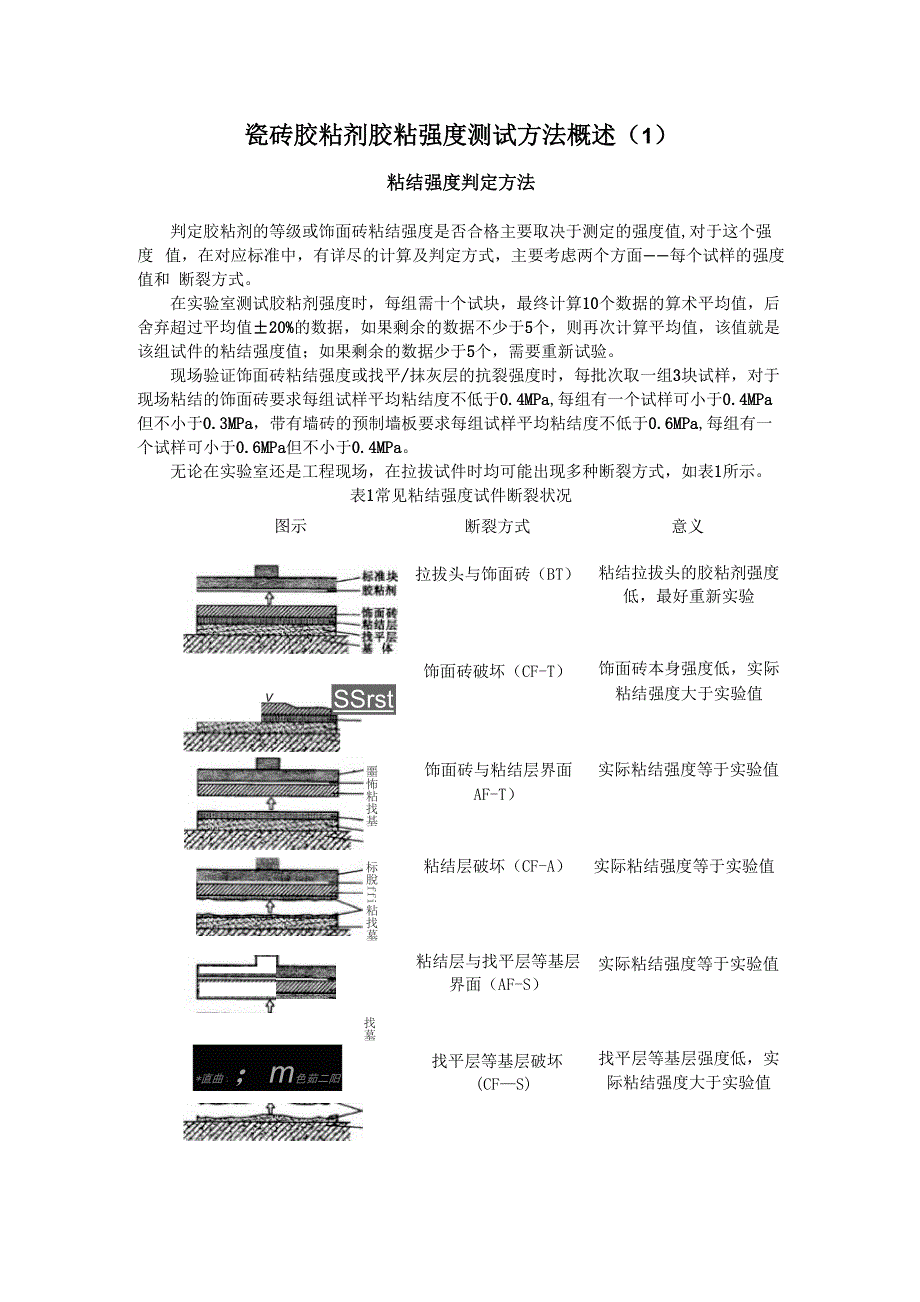

瓷砖胶粘剂胶粘强度测试方法概述（1）粘结强度判定方法判定胶粘剂的等级或饰面砖粘结强度是否合格主要取决于测定的强度值,对于这个强度 值，在对应标准中，有详尽的计算及判定方式，主要考虑两个方面一一每个试样的强度值和 断裂方式在实验室测试胶粘剂强度时，每组需十个试块，最终计算10个数据的算术平均值，后 舍弃超过平均值±20%的数据，如果剩余的数据不少于5个，则再次计算平均值，该值就是 该组试件的粘结强度值；如果剩余的数据少于5个，需要重新试验现场验证饰面砖粘结强度或找平/抹灰层的抗裂强度时，每批次取一组3块试样，对于 现场粘结的饰面砖要求每组试样平均粘结度不低于0.4MPa,每组有一个试样可小于0.4MPa 但不小于0.3MPa，带有墙砖的预制墙板要求每组试样平均粘结度不低于0.6MPa,每组有一 个试样可小于0.6MPa但不小于0.4MPa无论在实验室还是工程现场，在拉拔试件时均可能出现多种断裂方式，如表1所示表1常见粘结强度试件断裂状况图示断裂方式意义拉拔头与饰面砖（BT）粘结拉拔头的胶粘剂强度低，最好重新实验饰面砖破坏（CF-T）vSSrst饰面砖本身强度低，实际粘结强度大于实验值噩怖粘找基饰面砖与粘结层界面AF-T）实际粘结强度等于实验值标脫ffi粘找墓粘结层破坏（CF-A） 实际粘结强度等于实验值粘结层与找平层等基层界面（AF-S）实际粘结强度等于实验值找墓找平层等基层破坏(CF—S)找平层等基层强度低，实际粘结强度大于实验值*直曲；；m色茹二阳10标胶理找M块W琳出抹 旅料.*琳淳 林股检粘ft而 块削砖层tt层 £■1«保找平层与基体界面基体破坏粘结层与保温抹面层界面保温抹面层破坏找平层与基体间粘结力低，实际粘结强度大于实验值基层本身强度低，实际粘结强度大于实验值实际粘结强度等于实验值基层（保温抹面层等）本身强度低，实际粘结强度大于实验值综上所述，在实际检测胶粘剂粘结强度时，要从强度及断裂状况分析数值是否合格（有 意义）。
如果测定的强度值高于标准要求，数据可视为合格，而出现强度值低于标准要求时, 则要根据断裂状况分析原因，如出现表中1/2/6/7/8/10等断裂情况，则说明断裂面所在层强 度过低不合格，而无法说明胶粘剂粘结强度是否达标因此，需在合格的基材及面材上重新 试验。
