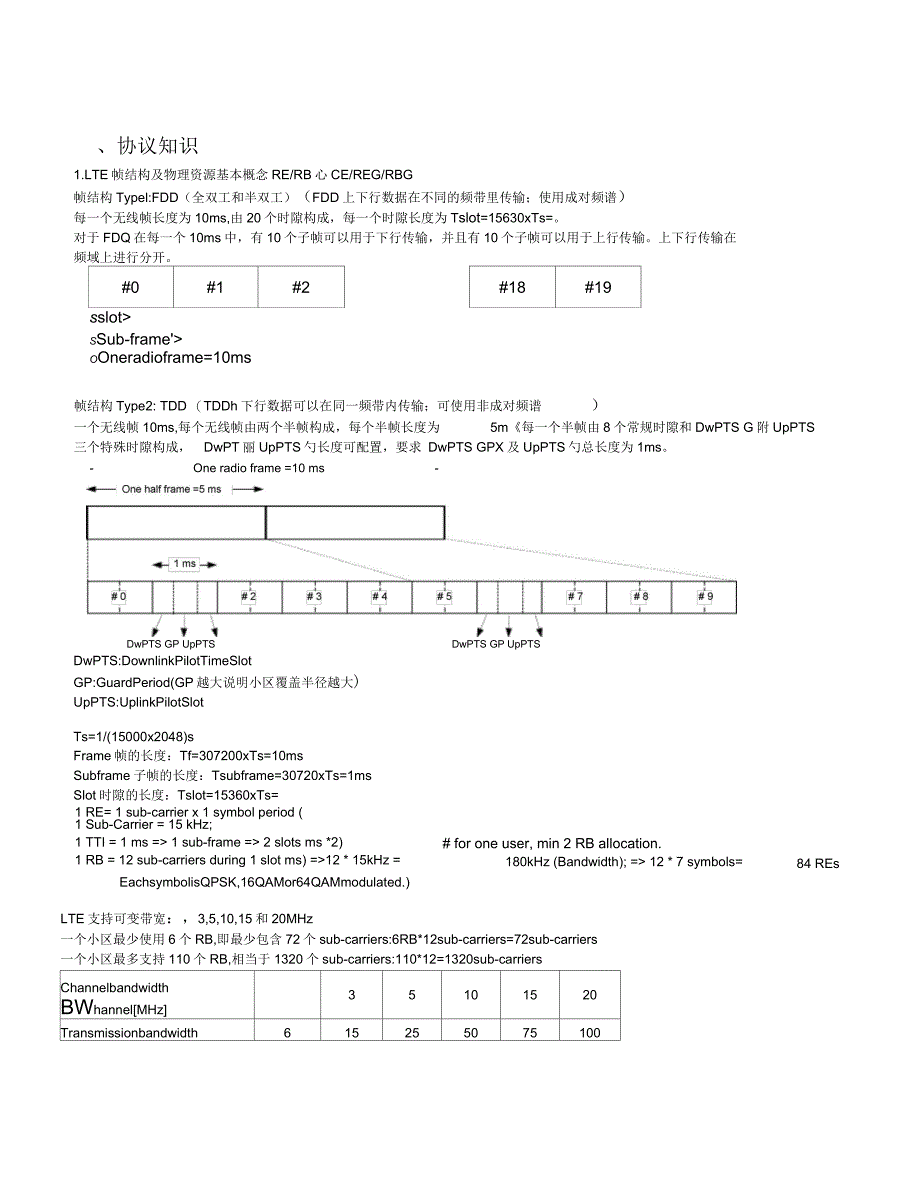

协议知识1.LTE帧结构及物理资源基本概念RE/RB心CE/REG/RBG帧结构Typel:FDD（全双工和半双工）（FDD上下行数据在不同的频带里传输；使用成对频谱）每一个无线帧长度为10ms,由20个时隙构成，每一个时隙长度为Tslot=15630xTs=对于FDQ在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输上下行传输在频域上进行分开0#1#2#18#19sslot>sSub-frame'>oOneradioframe=10ms帧结构Type2: TDD （TDDh下行数据可以在同一频带内传输；可使用非成对频谱 ）一个无线帧10ms,每个无线帧由两个半帧构成，每个半帧长度为 5m《每一个半帧由8个常规时隙和DwPTS G附UpPTS三个特殊时隙构成， DwPT丽UpPTS勺长度可配置，要求 DwPTS GPX及UpPTS勺总长度为1ms One radio frame =10 ms -DwPTS GP UpPTS DwPTS GP UpPTSDwPTS:DownlinkPilotTimeSlotGP:GuardPeriod(GP越大说明小区覆盖半径越大)UpPTS:UplinkPilotSlotTs=1/(15000x2048)sFrame帧的长度：Tf=307200xTs=10msSubframe子帧的长度：Tsubframe=30720xTs=1msSlot时隙的长度：Tslot=15360xTs=1 Sub-Carrier = 15 kHz;1 TTI = 1 ms => 1 sub-frame => 2 slots ms *2)1 RB = 12 sub-carriers during 1 slot ms) =>12 * 15kHz =# for one user, min 2 RB allocation.180kHz (Bandwidth); => 12 * 7 symbols=84 REs1 RE= 1 sub-carrier x 1 symbol period (EachsymbolisQPSK,16QAMor64QAMmodulated.)LTE支持可变带宽：，3,5,10,15和20MHz一个小区最少使用6个RB,即最少包含72个sub-carriers:6RB*12sub-carriers=72sub-carriers一个小区最多支持110个RB,相当于1320个sub-carriers:110*12=1320sub-carriersChannelbandwidthBWhannel[MHz]35101520Transmissionbandwidth615255075100configurationNRbSpecialsubframeconfigurationNormalcyclicprefixindownlinkExtendedcyclicprefixindownlinkDwPTSUpPTSDwPTSUpPTSNormalcyclicprefixinuplinkExtendedcyclicprefixinuplinkNormalcyclicprefixinuplinkExtendedcyclicprefixinuplink06592Ts2192Ts2560Ts7680Ts2192Ts2560Ts119760Ts20480Ts221952Ts23040Ts324144Ts25600Ts426336Ts7680Ts4384Ts5120Ts56592Ts4384Ts5120Ts20480Ts619760Ts23040Ts721952Ts---824144Ts---Configure TDD: 上下行配置（下图）+特殊帧格式（上图）2:7 1:7)特殊帧格式5:DwPTS:GP:UpPTS=>(6592Ts-16Ts):(19744Ts-16Ts):4384Ts=>3:9:2特殊帧格式7:DwPTS:GP:UpPTS=>(21952Ts-32Ts):4384Ts:4384Ts=>10:2:2最小分配单位为：2192TsUplink-downlinkconfigurationDownlink-to-UplinkSwitch-pointperiodicitySubframenumber012345678905msDSUUUDSUUU12:25msDSUUDDSUUD23:15msDSUDDDSUDD310msDSUUUDDDDD410msDSUUDDDDDD510msDSUDDDDDDD65msDSUUUDSUUDTD豉持5m手口10msit勺周期转换：=>5ms转换周期：一个帧的上下半帧的特殊帧格式配置相同，=>10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms用于DL传输(如上图3,4,5所示)REResourceElement,称为资源粒子，是上下行传输使用的最小资源单位。
1RE=1subcarrierx1symbolperiodRB：ResourceBlock，称为资源块，用于描述物理信道到资源粒子的映射一个R跑含若干个RE一个R曲12个在频域上的子载波和时域上一个slot周期构成(1RB=12subcarriersx1slot)1个RB^频域上对应180kHz:1RB=12subcarriersx15kHz=180kHz1个RBe时域上对应1个时隙，1slot=CCEControlChannelElement，称为控制信道粒子，PDCCHE一个或多个CCEh传输，CCE寸应于9个REG每个RE曲含4个RE,CC以0开始编号1CCE=9REGs=9x4REs=36REs)PDCCHformat与CC之间的关系如下图所示：PDCCHformatNumberofCCEsNumberofREGsNumberofPDCCHbits(QPSK)01972121814424362883872576REGResourceElementGroup，用来定义控制信道到RE勺映射.(1REG=4REs)RBGResourceBlockGroup,RB遢连2^的PRB勺集合，其大小根据系统带宽配置的不同而定，如下图所示:SystemBandwidth(NumberofDLRBs)RBGSize(P)<1011126227 6463.:10MHz - 50 RBs)364 110 .20MHz - 100 RBs)42.下行物理信道及物理信号的功能和占用时频码域位置(DL: PDSCH/PDCCH/PHICH/PCFICH/PBCH/PSS/SSS/RS)Location of PBCH for FS2 (normal CP, exteded? Sanchar GmbHCP):TDD:Subframe #0SSSPSSSpecial subframeNormal CPcasePHICHSlot #0PCFICHfreSlot #1DwPTSSCSI-GPUpPTSSymbolsDSCHPBCHSCHCentral 6 RBsSubframe #0Slot #1DwPTSSpecial subframeGP UpPTSExtended CPcaseSlot #0freqPDSSymbolsPBCHSCH；SCHICentral 6 RBsPage 722.1 PBCHPhysicalBroadcastChannel(物理广播信道)-主要用来传输M旧信息，M旧消息包含：DL带宽信息；PHICHS号；系统帧号SFN-MIB:DL-Bandwidth,PHICH-Config,SFN,#ofantennas.每10ms传递一次 MIB,传递内容一致， 40ms-MI小肖息的重复周期为40ms,起始位置为subfram#0ofSFNmod4=0组成一个M旧消息。
可实现时间分集，提高U腺U^CM旧消息时的增益，改善接收质量(物理控制格式指示信道)2.2 PCFICH：PhysicalControlFormatIndicatorChannel- 用来指示在一个sub-frame中PDCC传输的OFDMsymbo散量(1,2or3)- 在每个subframe(TTI)的第1个symbol上进行传递(symbol0withineachTTI)- 承载CFI信息，每TTI占用16个R酸源，即4个REG2.3PDCCHPhysicalDownlinkControlChannel(物理下行控制信道)-用于承载DCI信息，包括资源调度分配和其他控制信息，如与DL-SCHF口PCHf关的HAR姑息等-PDCCHE每个subframe的前3个symbol(symbol0~2)中进行传递，占用个数由PCFICHi^载的CFI消息来确定PDCC的大小对应于一个或者多个CCE如下图所示：PDCCHformatNumberofCCEsNumberofREGsNumberofPDCCHbits01972121814424362883872576-DSS=>DedicatedSearchSpace(foronlyoneUE)&CSS=>CommonSearchSpace(forseveralUEs)PDCCHdecoding(4/4)2candidateshaving3PDCCHNo.ofCCEsNo.offormatcandidatesincommonUE1searclispace3822 44PDCCHNo.ofCCEsNo.offormatcamdidate&incommonUE2searchstpaceCommon search spaceDedicated search spacecandidates in dedicated se arch spacecandidates in dedicated search space2.4 PDSCHPhysicalDownlinkSharedChannel(物理下行共享信道)- 用于承载DL-SCH言息，传递S旧信息.(S旧消息传递方向：BCCH->DL-SCH->PDSCH)- SIB1消息的重复周期为80ms,初始位置为subframe#5ofSFNmod8=0,在SF。
